7.10.2 SYS._TO_BCD

功能

整数转BCD码。

LD图形

参数说明

接口变量	声明	数据类型	说明
IN	Var_Input	INT(DINT)	需要转换的数据
函数名称	返回值	WORD(DWORD)	输出转换后的结果

注意

• 使用该指令时，需要指明源数据类型和目标数据类型。
• 当16位整型转BCD码，函数名称：INT_TO_BCD_WORD时，要转换的数据输入，IN大于等于0小于等于9999
• 当32位整型转BCD码，函数名称：DINT_TO_BCD_DWORD时，要转换的数据输入，IN大于等于0小于等于9999_9999
• LD中通过点击图形左上方“???”选择源数据类型；点击图形右上方“???”选择目标数据类型。

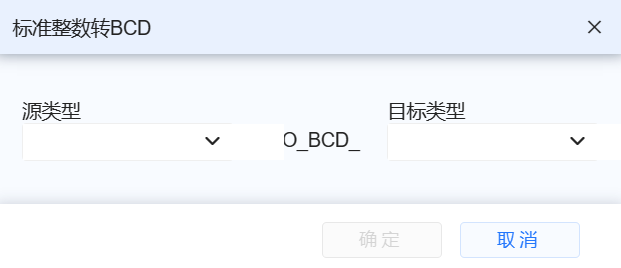

• 在ST中通过拖动添加时，将出现如下图所示的数据类型选择窗口：
•

示例

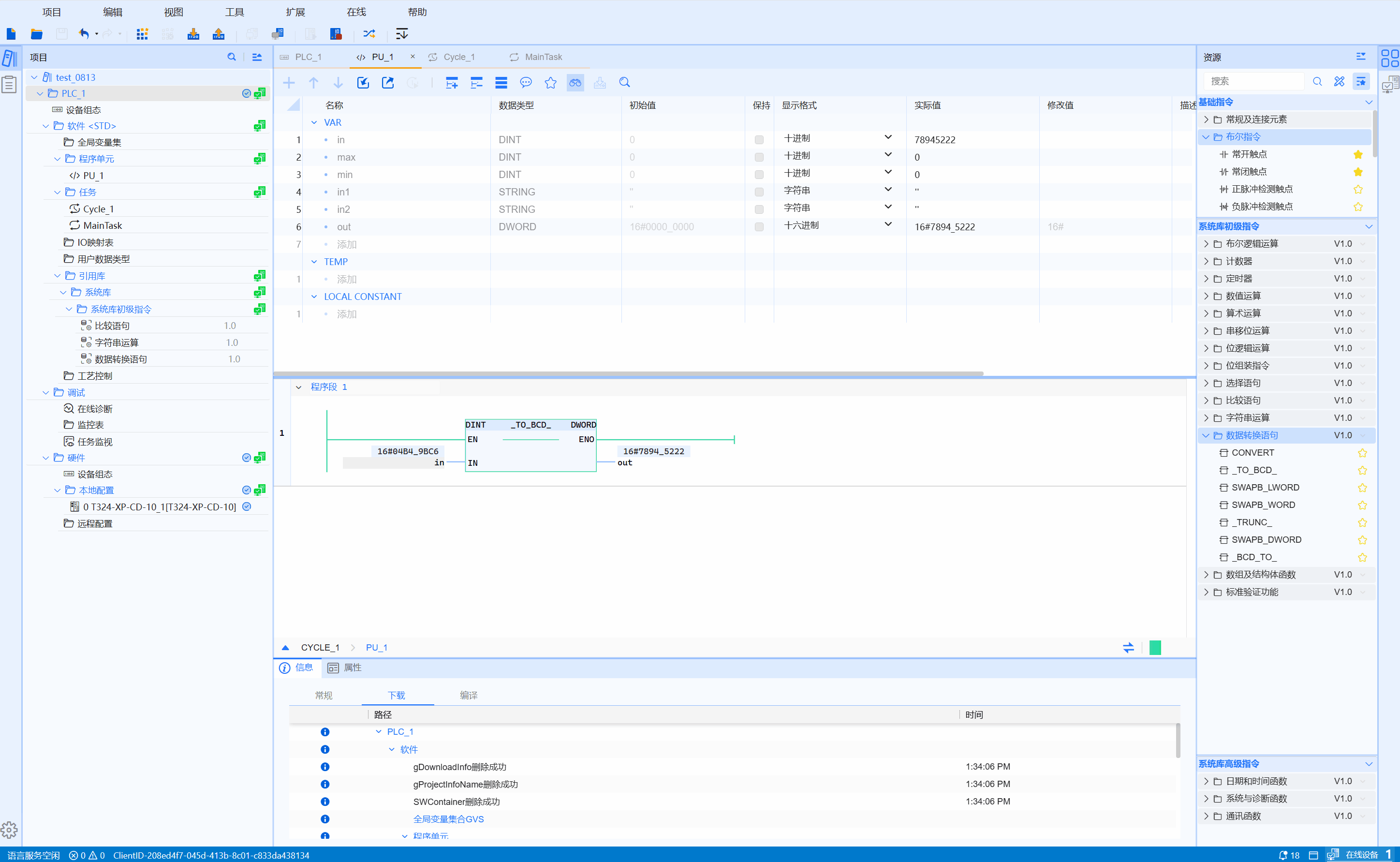

• LD示例如下动图所示：

• ST示例如下代码所示：

OUT_WORD := INT_TO_BCD_WORD(IN_INT);
