7.4.12 反正切2函数

功能​

计算平面坐标点和X轴的夹角。

LD图形​

Alt text

参数说明​

浮点数

接口变量声明数据类型说明
XVar_InputANY_REAL操作数
YVar_InputANY_REAL操作数
函数名称返回值ANY_REAL输出结果
注意
  • ANY_REAL：包括各浮点数(REAL,LREAL)。
  • 平面上正X轴与平面上坐标(x,y)给出的点之间的夹角。
  • 对于逆时针角度(X轴上方，y大于0)，角度为正；对于顺时针角度(X轴下方，y小于0)，角度为负。

示例​

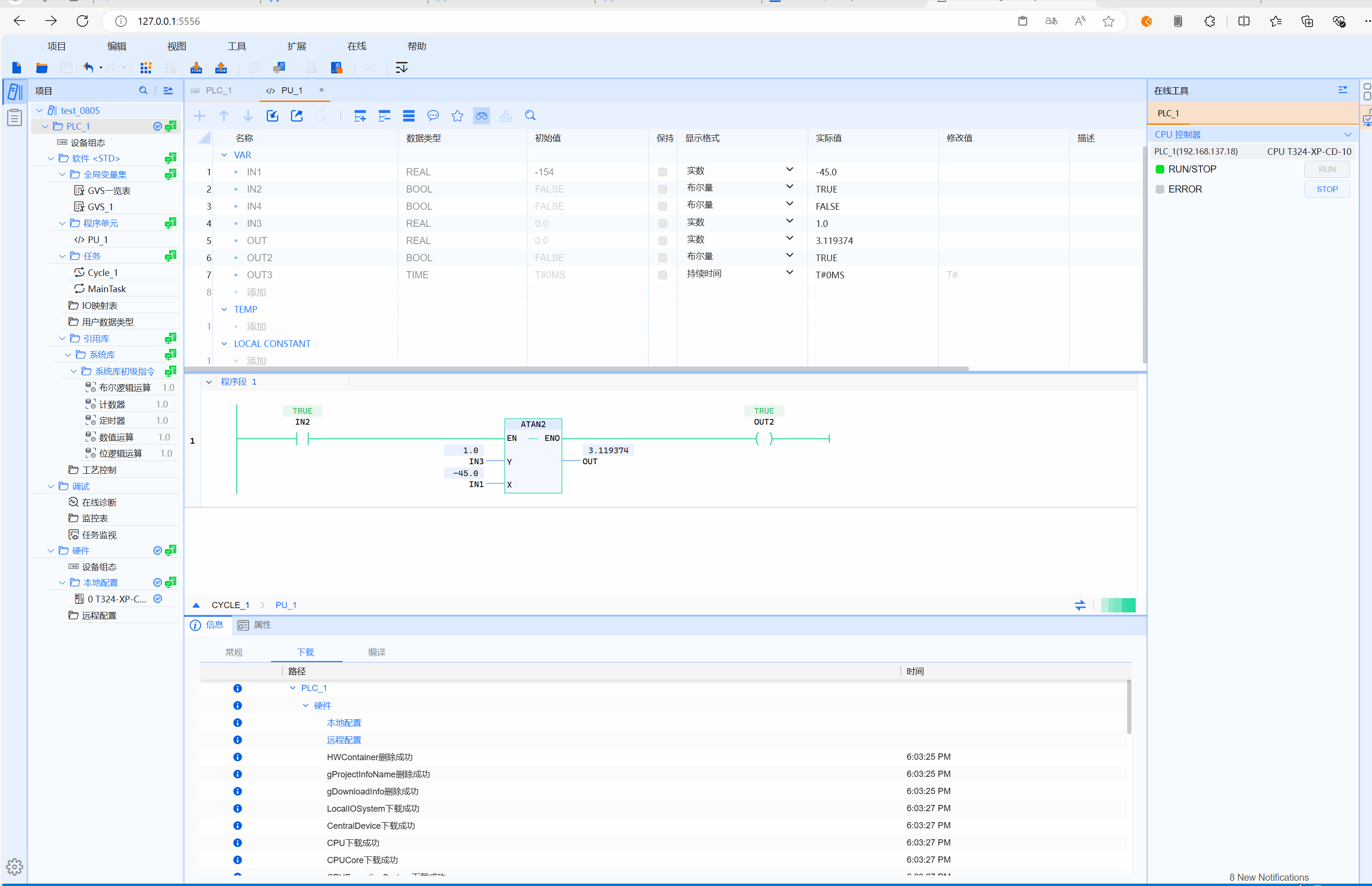

  • LD示例如下动图所示：

alt text

  • ST示例如下代码所示：
OUT:=ATAN2(IN1);
