7.3.3 标准断开延时定时器

功能

TOF_TIME称为标准断开延时定时器，用于IN断开后延时一定时间间隔

LD图形

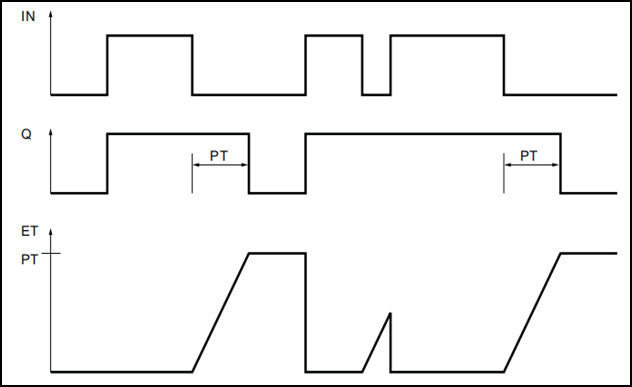

• 断开延时定时器时序图：

参数说明

接口变量	声明	数据类型	说明
IN	Var_Input	BOOL	启动输入位
PT	Var_Input	TIME	设定的时间输入
Q	Var_Output	BOOL	输出位
ET	Var_Output	TIME	已计时的时间

对应语法

• IN值为"TRUE"时，Q值输出为"TRUE"；
• IN值从"TRUE"变"FALSE"时，定时器启动；
• 任意时刻，只要IN值变为"TRUE",ET停止计时回退至0;
• 当ET值等于PT值时，Q值输出为"FALSE"

勿忘定义

功能块使用需要全局声明一个实例

示例

• LD示例如下动图所示：

• ST示例如下代码所示：

TOF_TIME_1(
    IN:=IN1,
    PT:=T#1s,
    Q=>OUT,
    ET=>ET
);
IF OUT THEN
    iVar:=iVar+1;
    else
    iVar:=0;
END_IF;
