6.1.3.4.4 乘法

功能​

乘( * ) ，将输入IN1的值与输入IN2的值相乘，并在输出OUT（OUT:=IN1*IN2）

LD图形​

alt text

参数说明​

接口变量声明数据类型说明
IN1Var_InputANY_NUM乘数1
IN2Var_InputANY_NUM乘数2
OUTVar_OutputANY_NUMOUT:=IN1*IN2

示例​

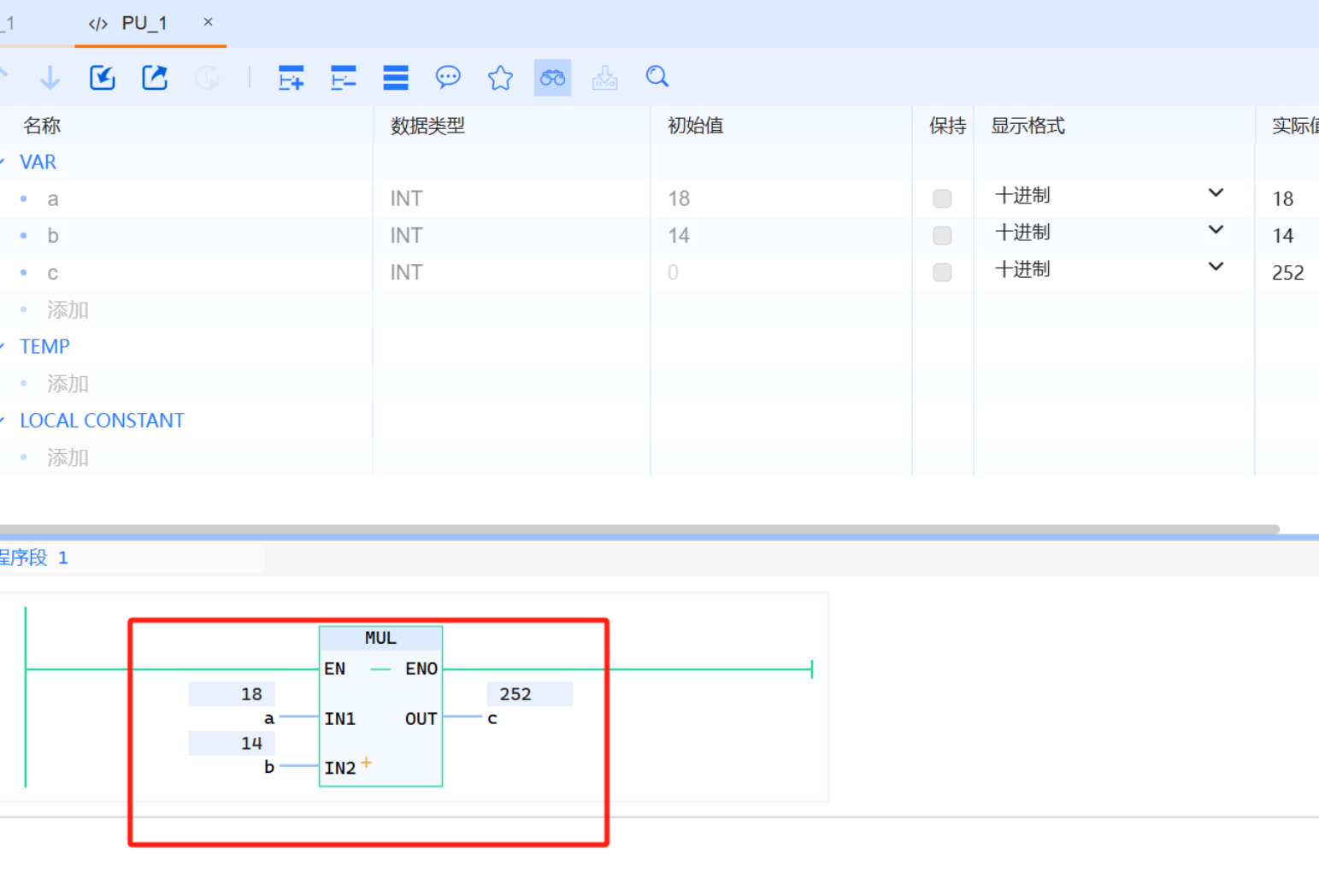

通过MUL指令使用变量a的值乘以变量b的值得到的结果给变量c,如下图所示：定义了三个INT类型的变量，通过编译下载执行SUB指令，实现c:=a*b的效果。

alt text

注意
  • MUL为可扩展函数，通过点击LD图形中“+”可以添加输入端。
