7.9.11 字符串转换为CHAR或BYTE的数组

功能

将字符串转换为CHAR或BYTE的数组

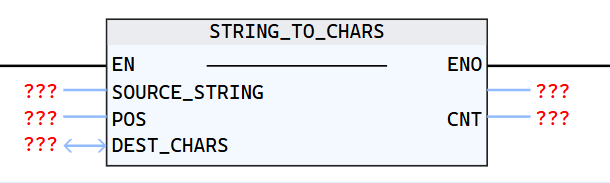

LD图形

参数说明

接口变量	声明	数据类型	说明
SOURCE_STRING	Input	STRING	复制操作的源字符串
POS	Input	DINT	目标数组DEST_CHARS相对下标位置，从该位置处开始复制字符 POS 参数将从0开始计算，对应数组的起始下标位置
DEST_CHARS	InOut	Array of CHAR Array of BYTE	复制操作的目标数组变量 将字符复制到 Array of (W)CHAR/ BYTE/ WORD 数据类型的结构中
CNT	Output	DINT	实际移动的字符数量
函数名称	返回值	INT	错误信息

说明

• 该指令可将从数据类型为 STRING 的SOURCE_STRING字符串复制到DEST_CHARS数组指定开始位置中

• 原则上目标域DEST_CHARS中的字符量至少与从源字符串SOURCE_STRING中复制的字符数量相同

• 如果目标域包含的字符数少于源字符串中的字符数，则将只写入最多与目标域最大长度相同的字符数

• 使用参数 POS，可指定目标域中将写入的起始位置。如果POS参数的值超出DEST_CHARS 数组的限值，无法复制

• 示范：如果应从第三个位置开始写入，则在参数 POS 中使用值“2”，以下实例 CNT输出的结果会等于6

返回值错误代码：

错误代码*(W#16#)	说明
0000	无错误，完整复制成功
0001	截断复制成功，复制的源长度（字符串的实际长度）超过数组变量允许写入的长度
8251	DEST_CHARS参数中的引用无效，无法复制
8382	POS 参数的值超出DEST_CHARS 数组的限值，无法复制

示例

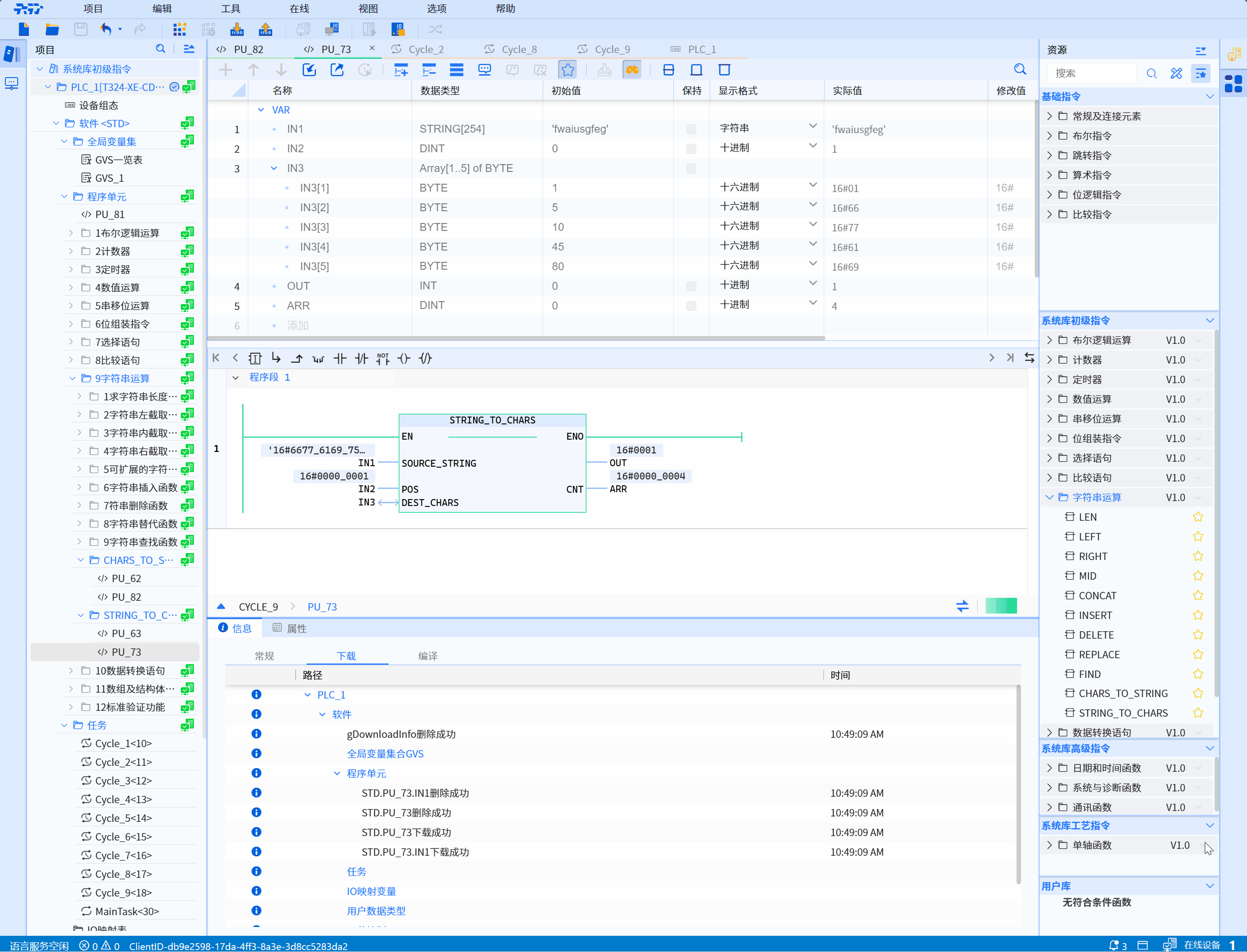

• LD示例动图如下：

• ST示例如下代码所示：

OUT:=STRING_TO_CHARS(
    SOURCE_STRING:=ARR,
    POS:=IN2,
    DEST_CHARS:=IN1,
    CNT=>IN3
);
