6.1.3.2 布尔指令

布尔指令

触点

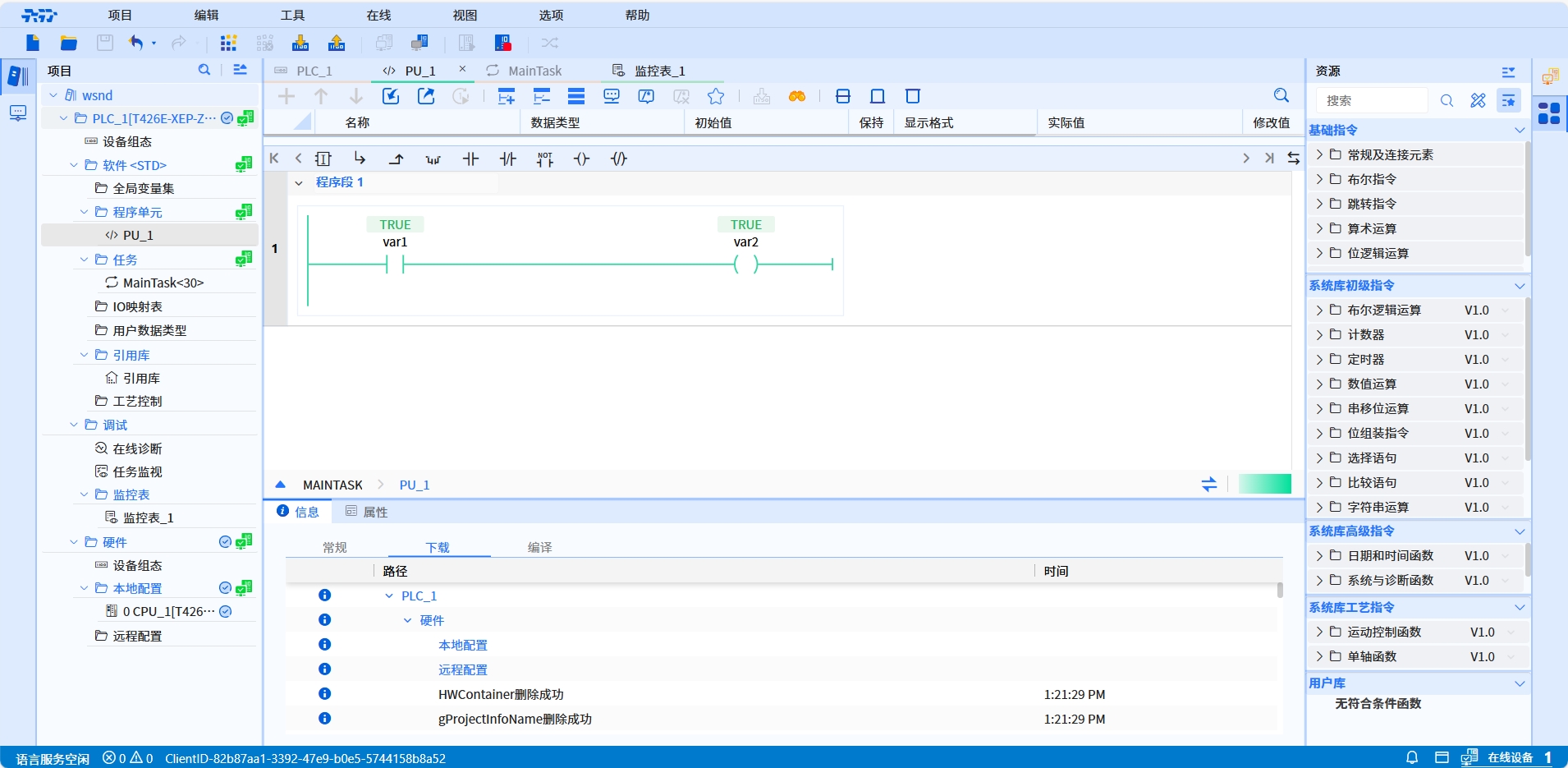

常开触点

• 功能描述：常开触点

• 示例：

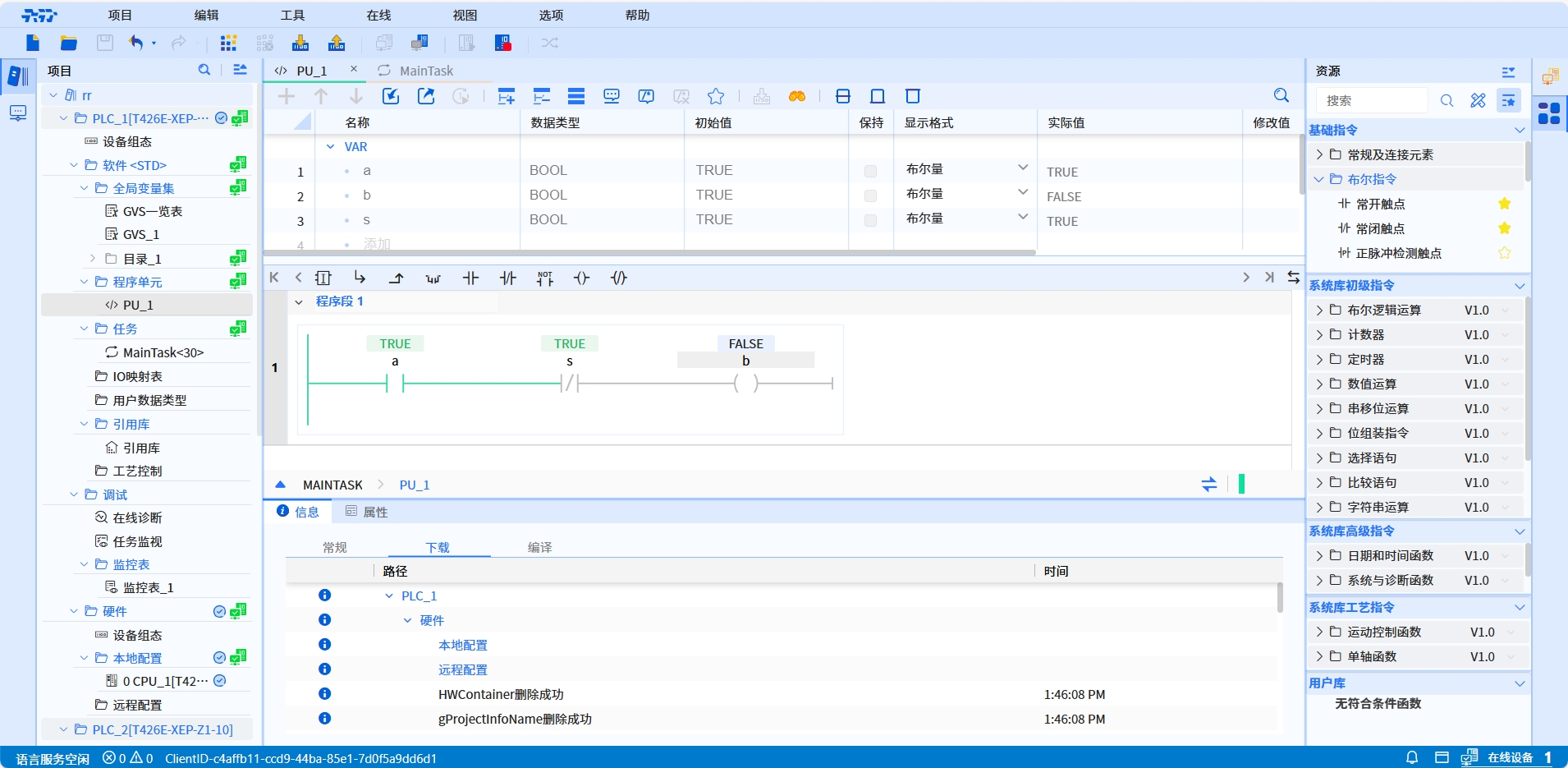

常闭触点

• 功能描述：常闭触点

• 示例：

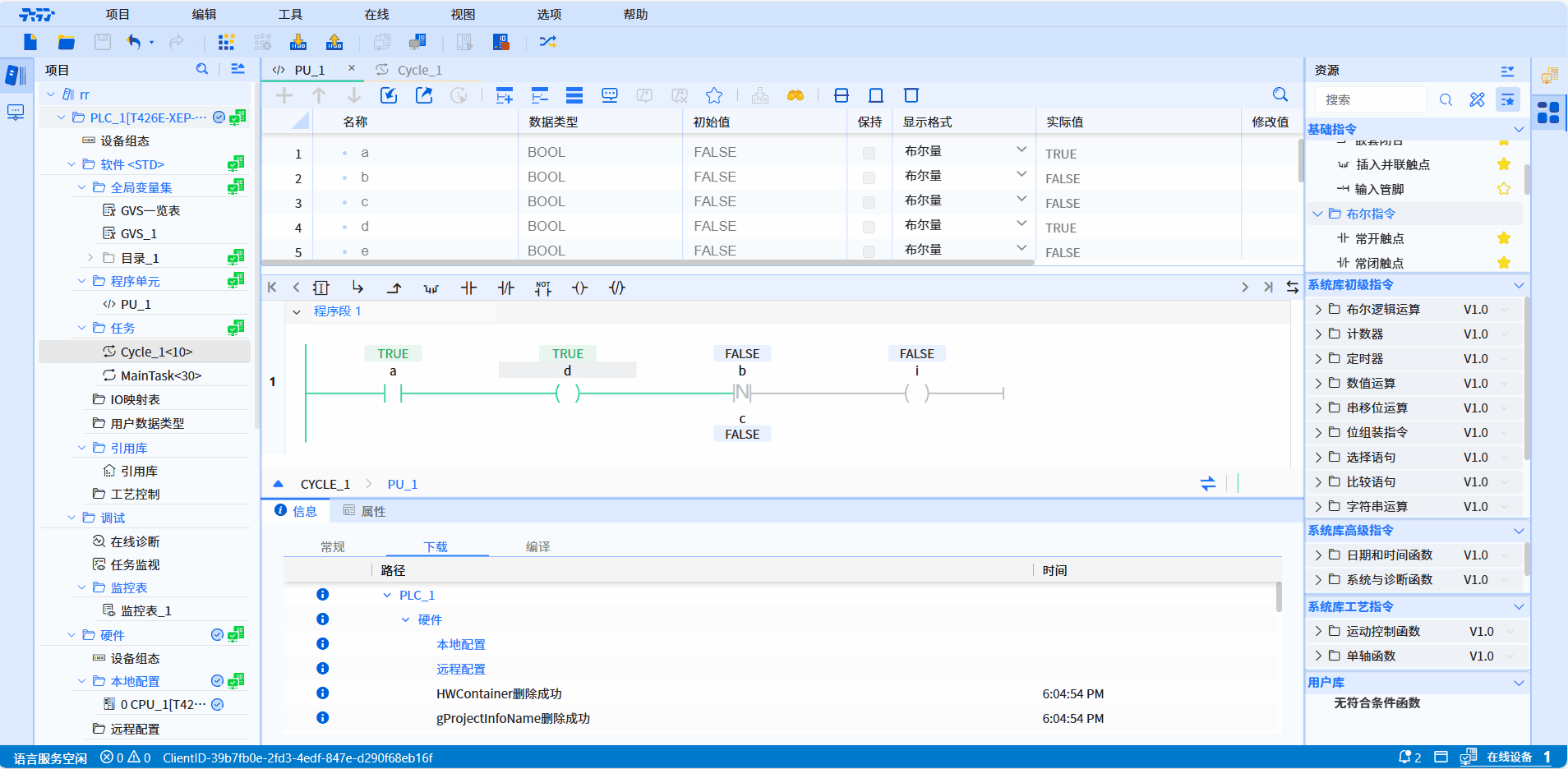

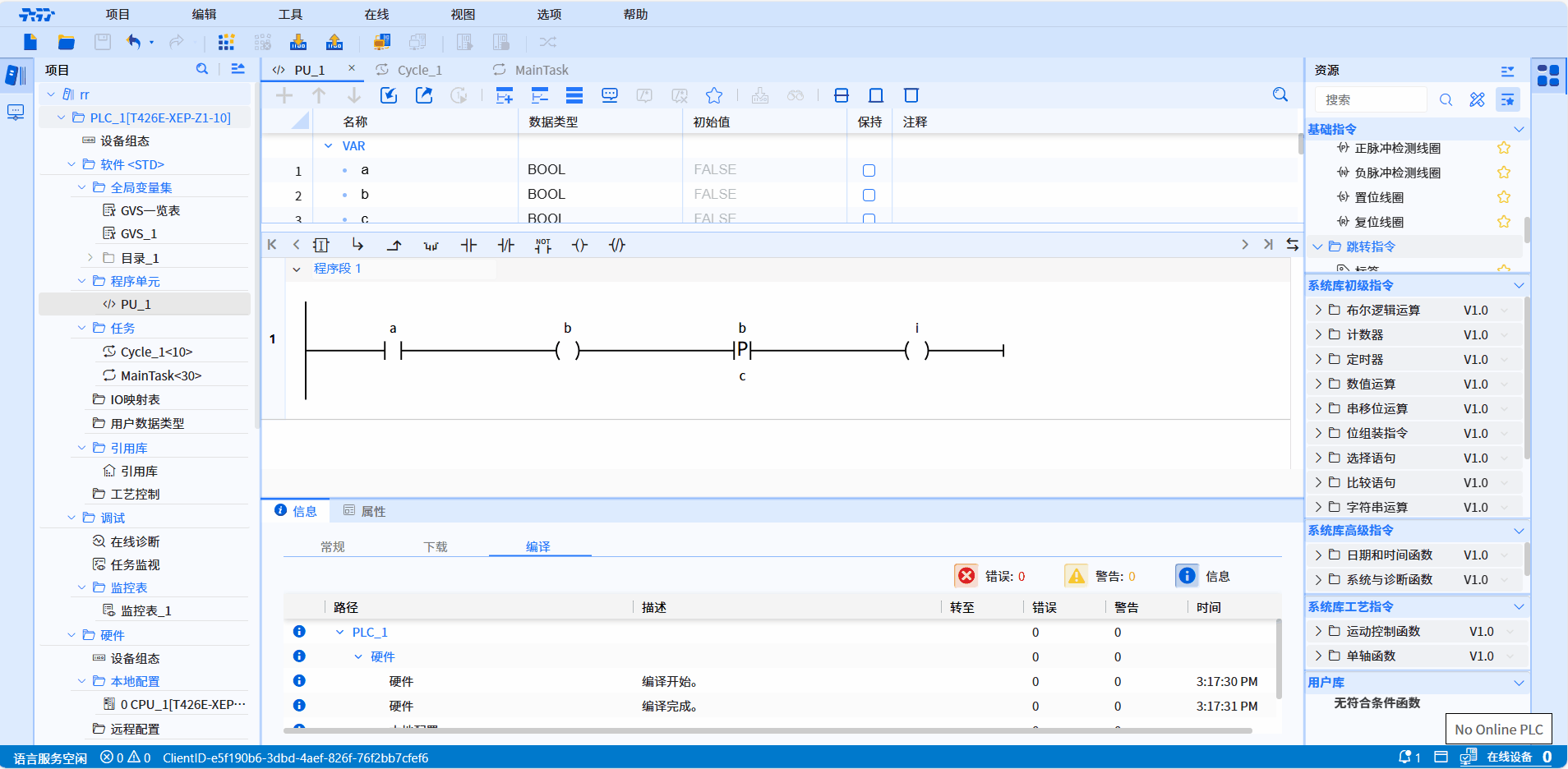

正脉冲检测触点

• 功能描述：当左边水平线的状态是 ON 时，检测触点上方变量的上升沿传递给右边连线

• 示例：

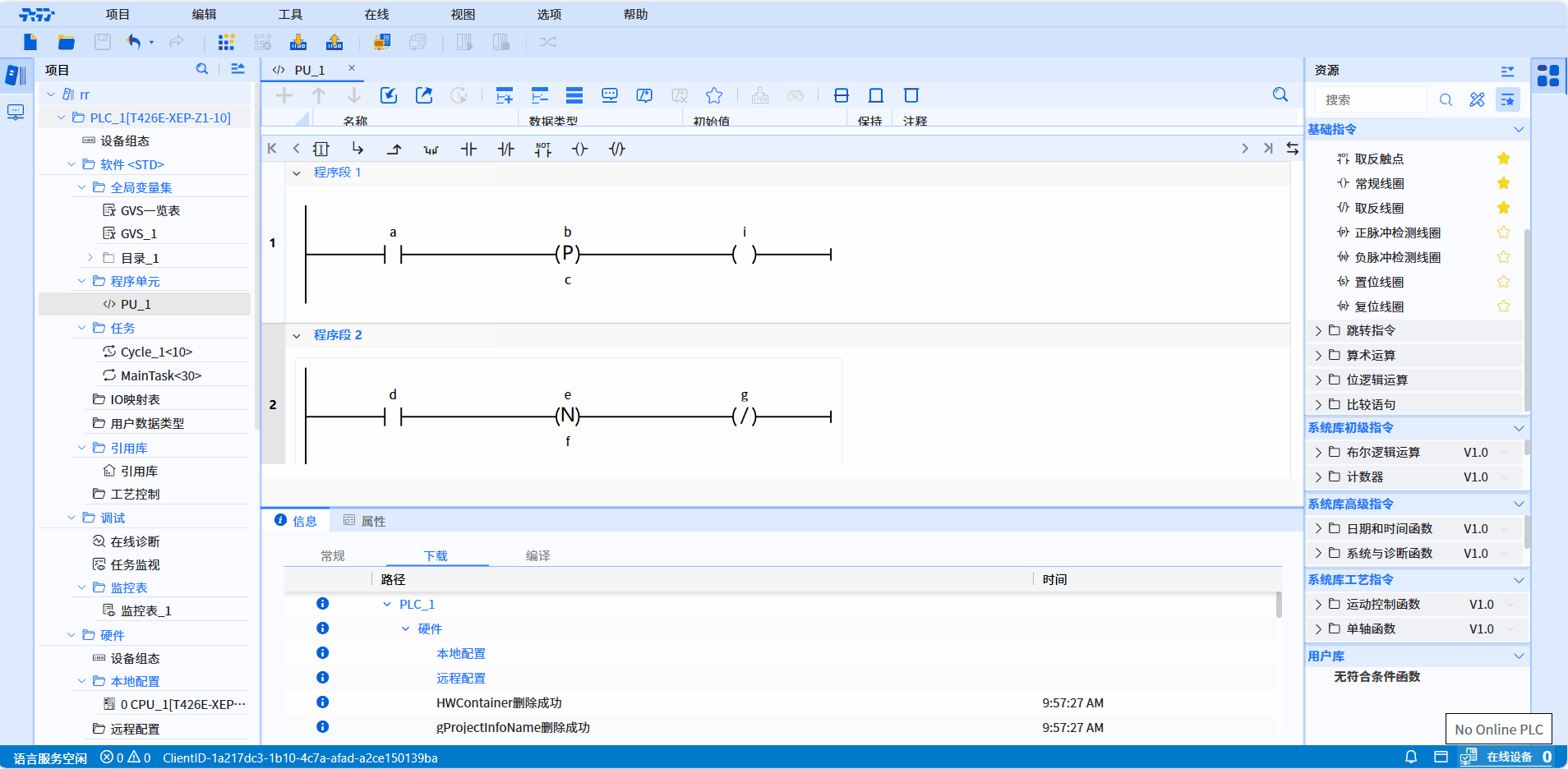

负脉冲检测触点

• 功能描述：当左边水平线的状态是 ON 时，检测触点上方变量的下降沿传递给右边连线

• 示例

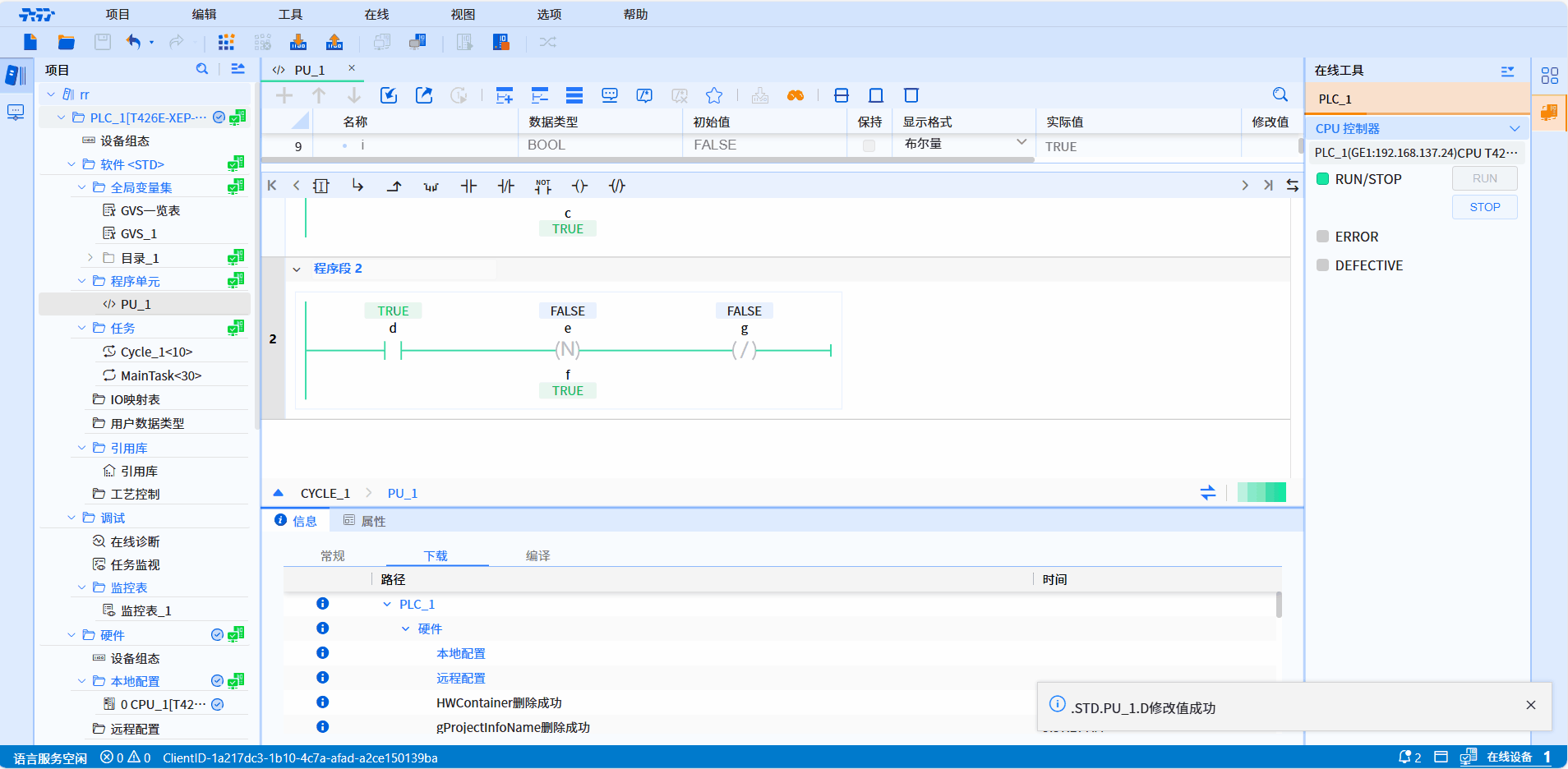

取反触点

• 功能描述：将左边水平线的状态取反后复制到右边水平线

• 示例：

线圈

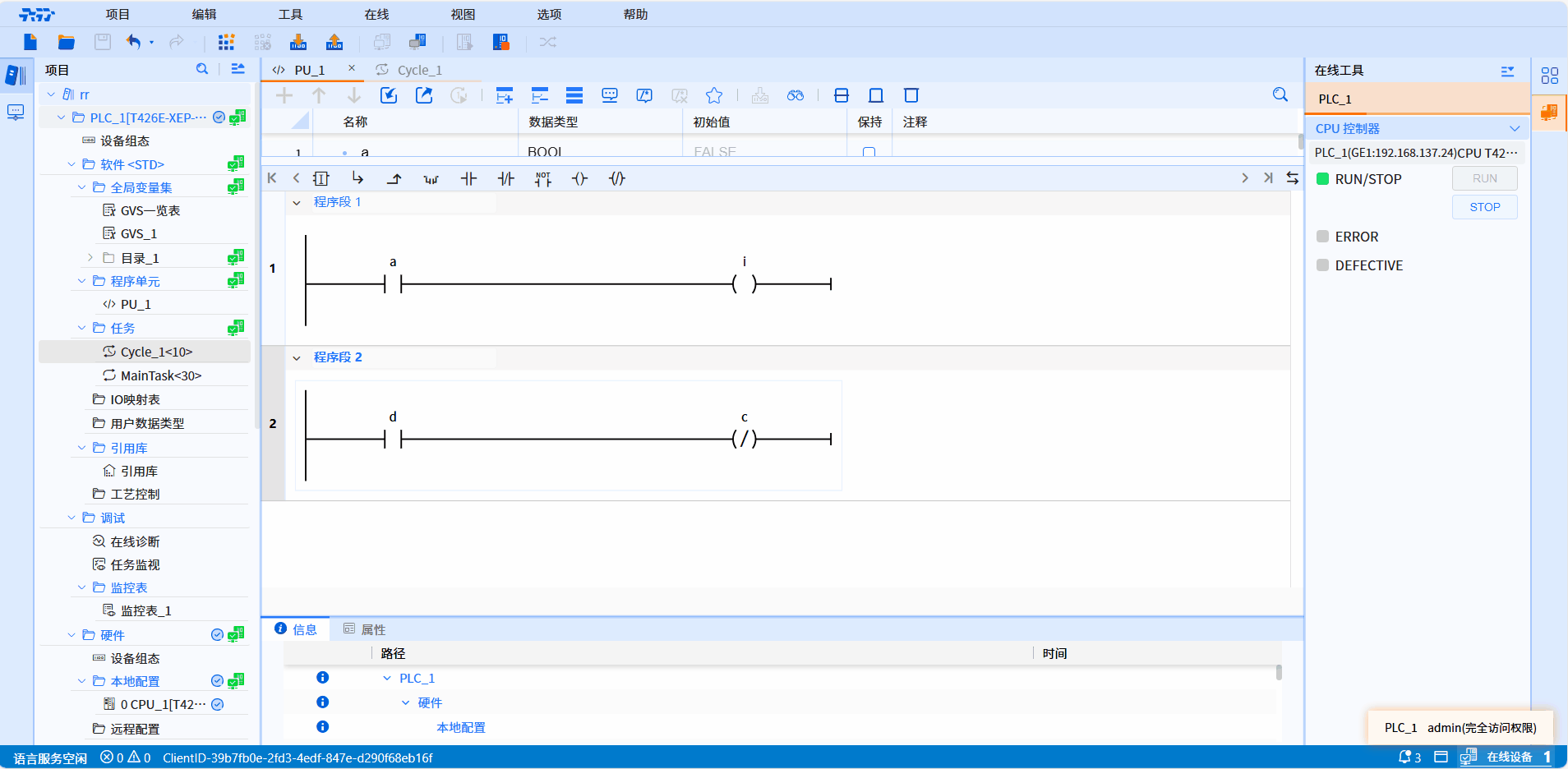

常规线圈

• 功能描述：赋值

• 示例：

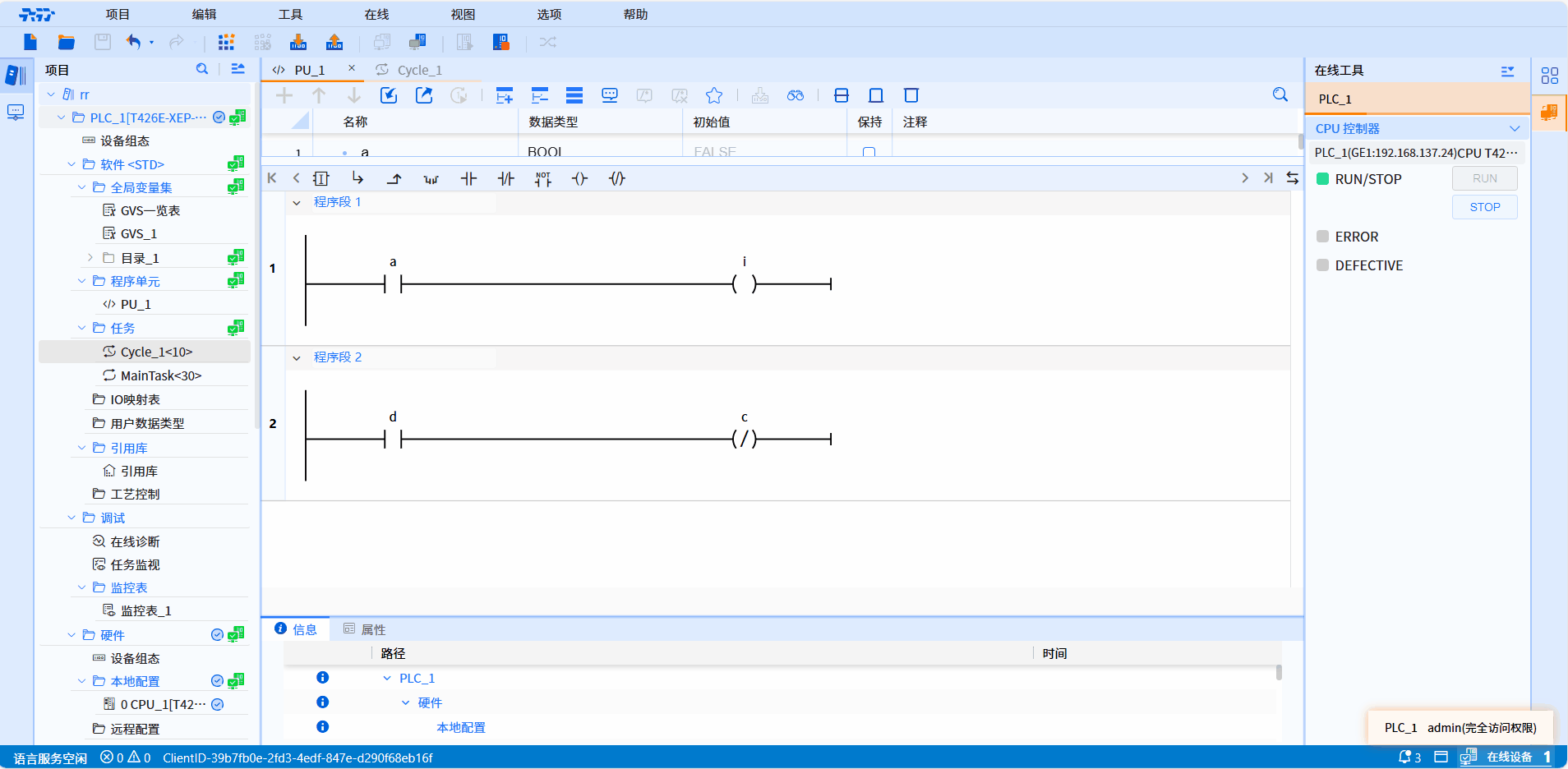

取反线圈

• 功能描述：取反赋值

• 示例：

正脉冲检测线圈

• 功能描述：检测左连接线的上升沿传递赋值给线圈上方变量

• 示例：

负脉冲检测线圈

• 功能描述：检测左连接线的下降沿传递赋值给线圈上方变量

• 示例

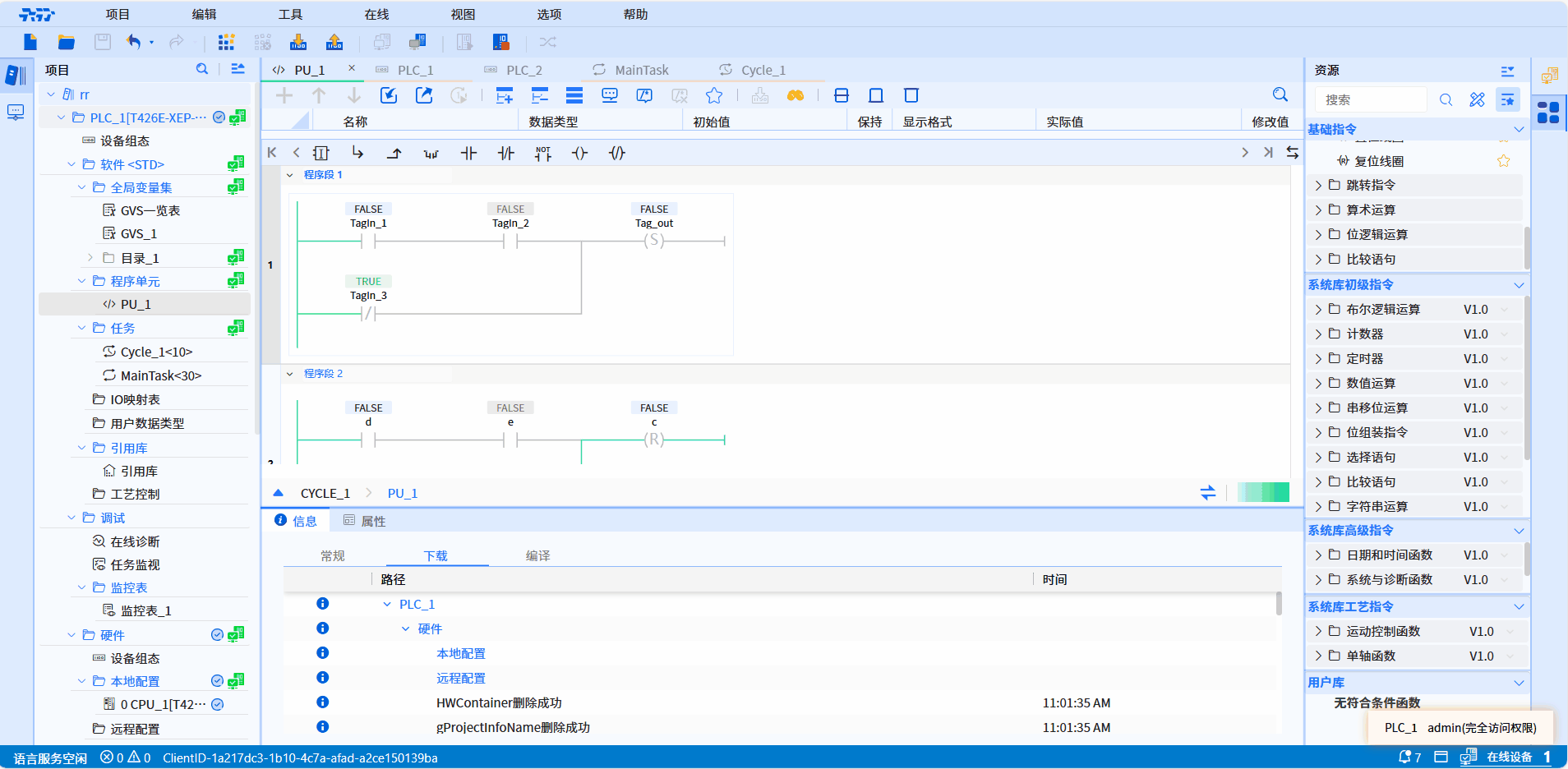

置位线圈

• 功能描述：置位输出，使用“置位输出”指令，可将指定操作数的信号状态置位为“1”

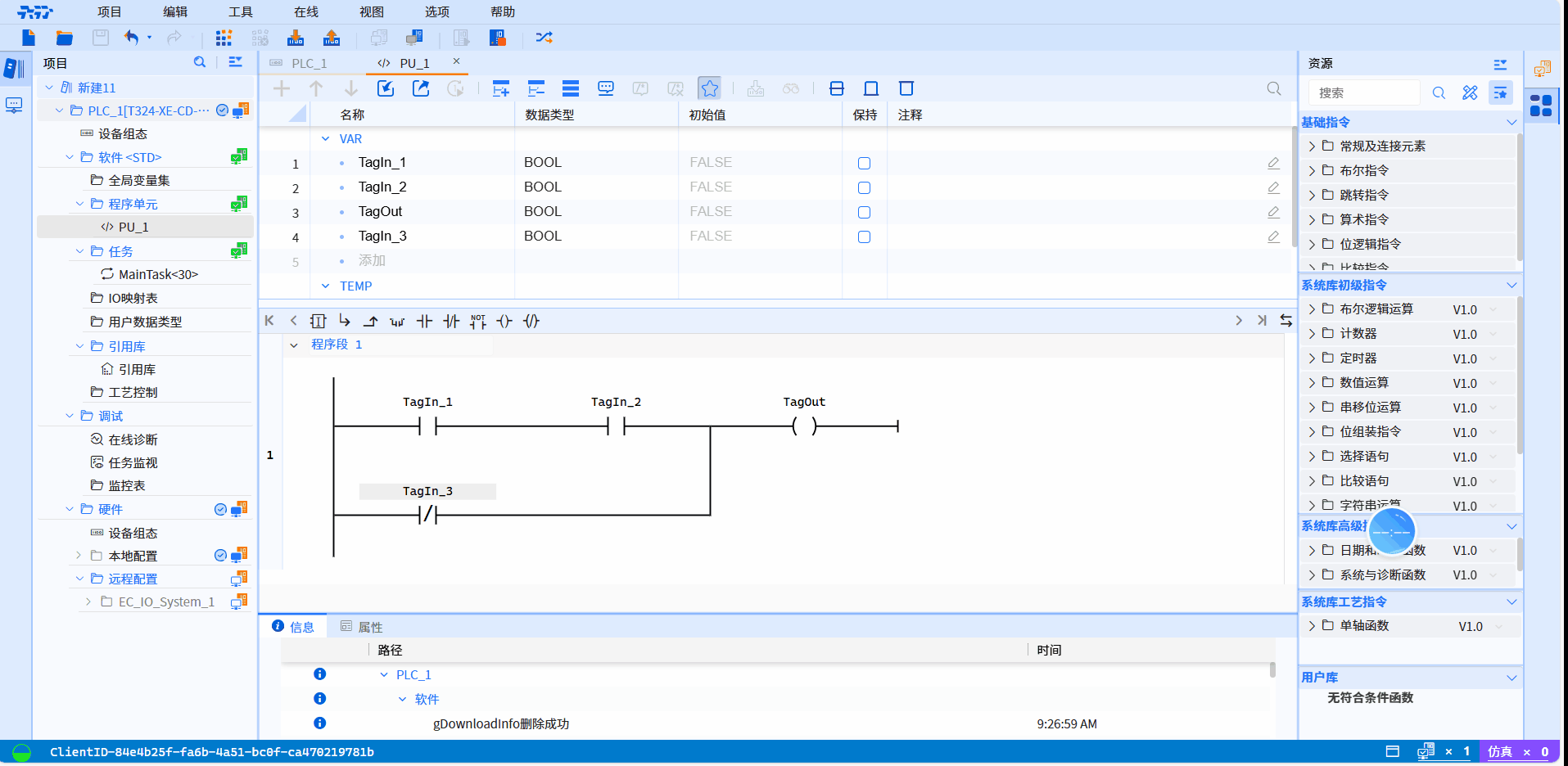

• 示例：

  • 满足以下条件之一时，将置位“TagOut”操作数：

  • 操作数“TagIn_1”和“TagIn_2”的信号状态为“1”。

  • 操作数“TagIn_3”的信号状态为“0”。

复位线圈

• 功能描述：复位输出，可以使用“复位输出”指令将指定操作数的信号状态复位为“0”

• 示例：

  • 当满足以下任一条件时，可对操作数“TagOut”进行复位。

  • 操作数“TagIn_1”和“TagIn_2”的信号状态为“1”。

  • 操作数“TagIn_3”的信号状态为“0”。
