7.1.4 下降沿边沿检测

功能​

F_TRIG称为下降沿边沿检测，用于变量或逻辑运算结果的下降沿检测

LD图形​

Alt text

参数说明​

接口变量声明数据类型说明
CLKVar_InputBOOL当前逻辑运算的结果（以布尔信号输入）
QVar_InputBOOL边沿检测的结果

对应语法​

  • 将当前的CLK值与保存在指定实例中上次CLK的值进行比较；
  • CLK值从TRUE变为FALSE,在输出Q中生成一个信号下降沿，Q值在一个循环周期输出的值为TRUE；
  • 其他情况下，该指令输出的信号为FALSE
注意

功能块使用需要全局声明一个实例

示例​

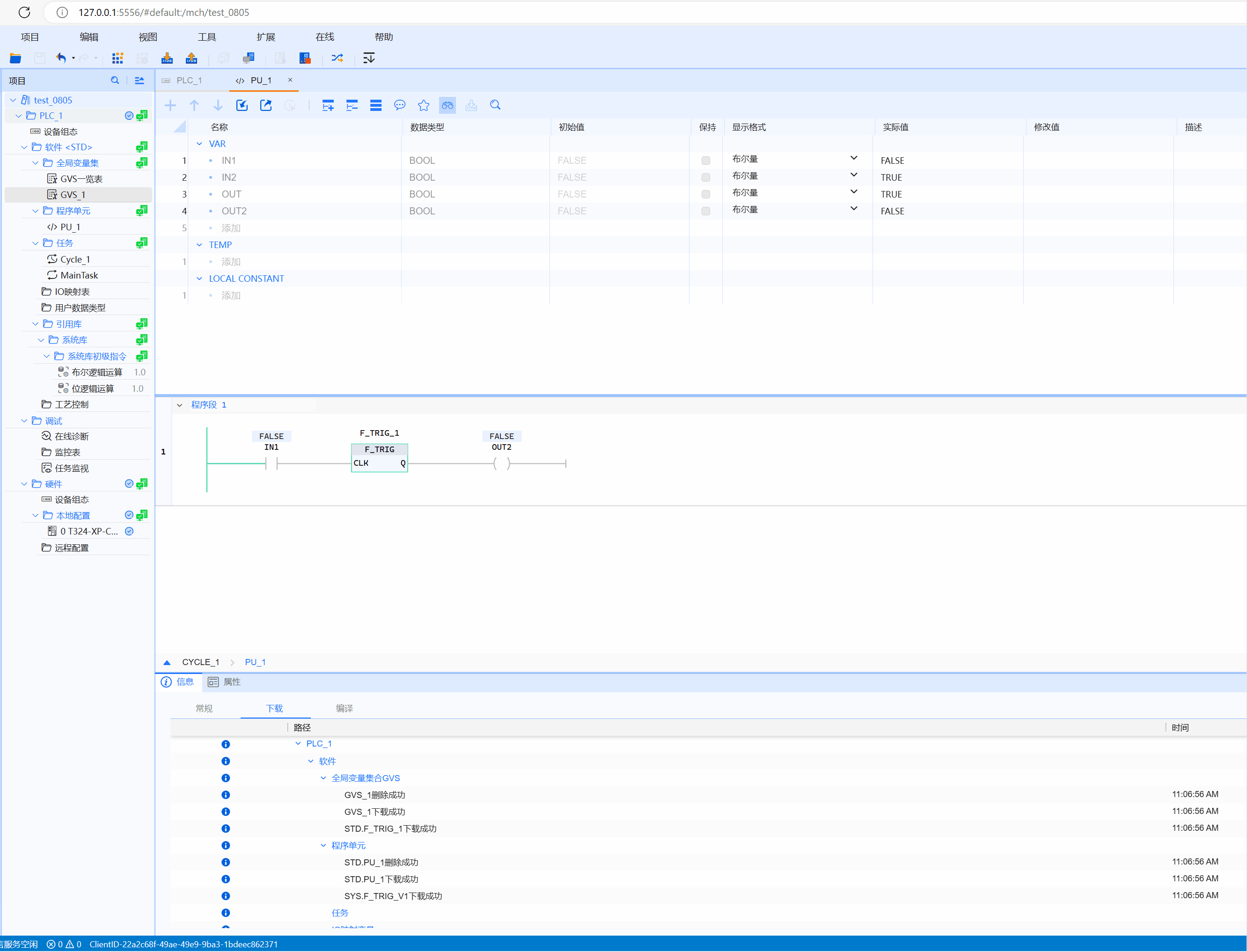

  • LD示例如下动图所示：

alt text

  • ST示例如下代码所示：
F_TRIG_1(CLK:=bVar,Q=>OUT);
IF OUT THEN
    iVar:=iVar+1;
END_IF;
