7.1.2 复位优先标准双稳态元素

功能​

RS称为复位优先标准双稳态元素，即复位优先

LD图形​

Alt text

参数说明​

接口变量声明数据类型说明
SVar_InputBOOL使能置位
R1Var_InputBOOL使能复位
Q1Var_OutputBOOL操作数信号状态

对应语法​

  • Q1 = NOT R1 AND(Q1 OR S)
  • S与R1信号都为TRUE时，操作数信号状态复位为"0"；
  • S信号为TRUE R1信号为FALSE时，操作数状态置位为"1";
  • S与R1信号都为FALSE时，操作数信号状态不变
  • S信号为FALSE R1信号为TRUE时，操作数信号位状态复位为"0"
注意

功能块使用需要全局声明一个实例

示例​

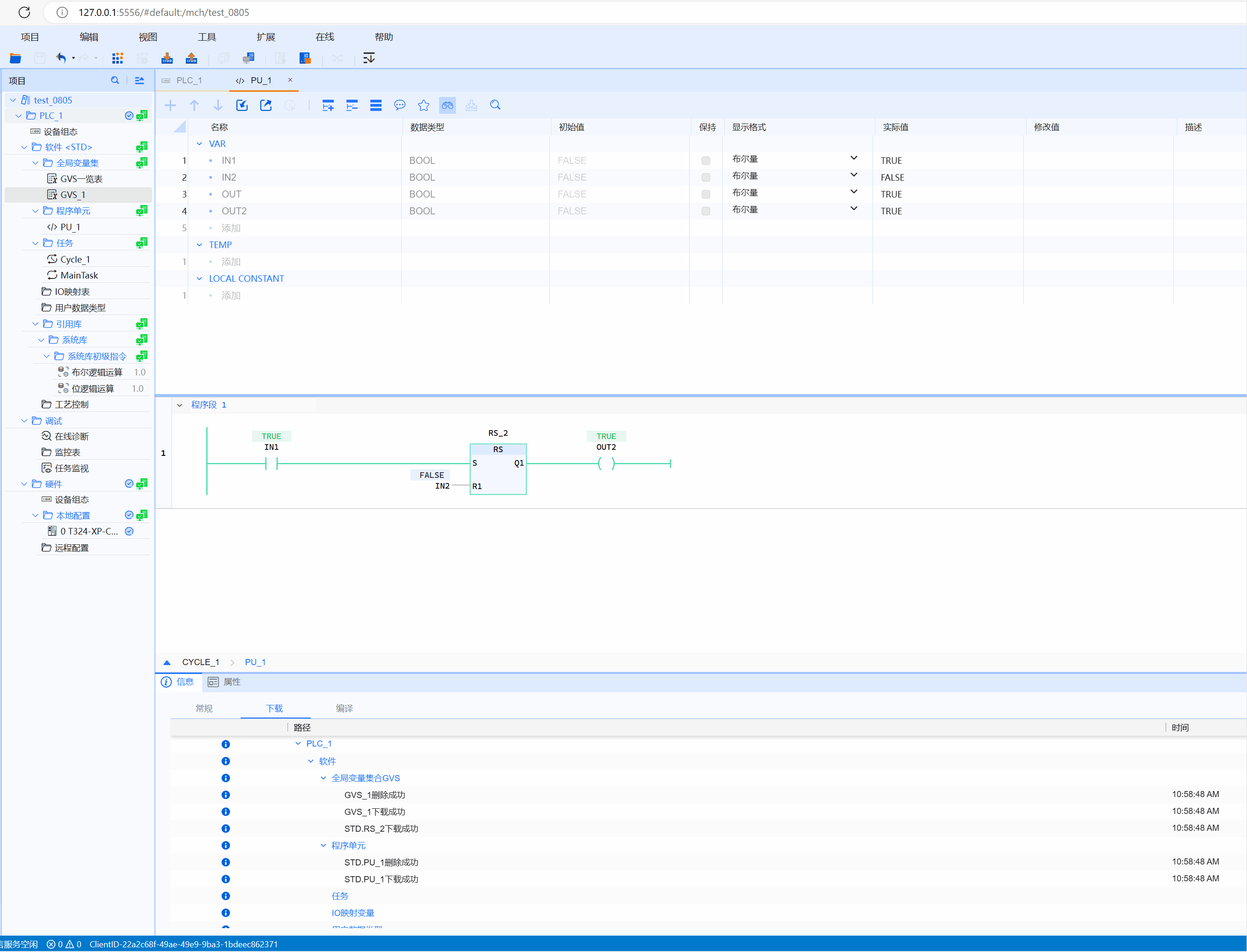

  • LD示例如下动图所示：

alt text

  • ST示例如下代码所示：
RS_1(S:=IN1,R1:=IN2,Q1=>OUT);
IF OUT THEN
    iVar:=1;
    ELSE
        iVar:=0;
END_IF;
