5.3 Modbus通讯

  • Modbus是一种广泛应用于工业控制领域的通信协议，它采用主从式架构，支持单个主设备与多个从设备（如传感器、执行器）之间的数据交互。协议通过功能码实现精确操作，如读取或写入设备数据，并支持多种通信方式，包括串行通信（RTU/ASCII）和以太网通信（TCP/IP），以适应不同的工业环境需求。Modbus协议具有开放性、灵活性和可靠性等特点

5.3.1 Modbus TCP/IP​

5.3.1.1 Modbus TCP/IP协议简介​

  • Modbus TCP/IP协议是工业自动化领域广泛应用的通信协议，它基于TCP/IP协议栈，通过以太网实现设备间高效可靠的数据交互。该协议采用客户端-服务器架构，客户端（如SCADA系统）通过指定服务器IP地址及端口发起请求，服务器（PLC）响应并返回数据

5.3.1.2 Modbus通讯使用方法​

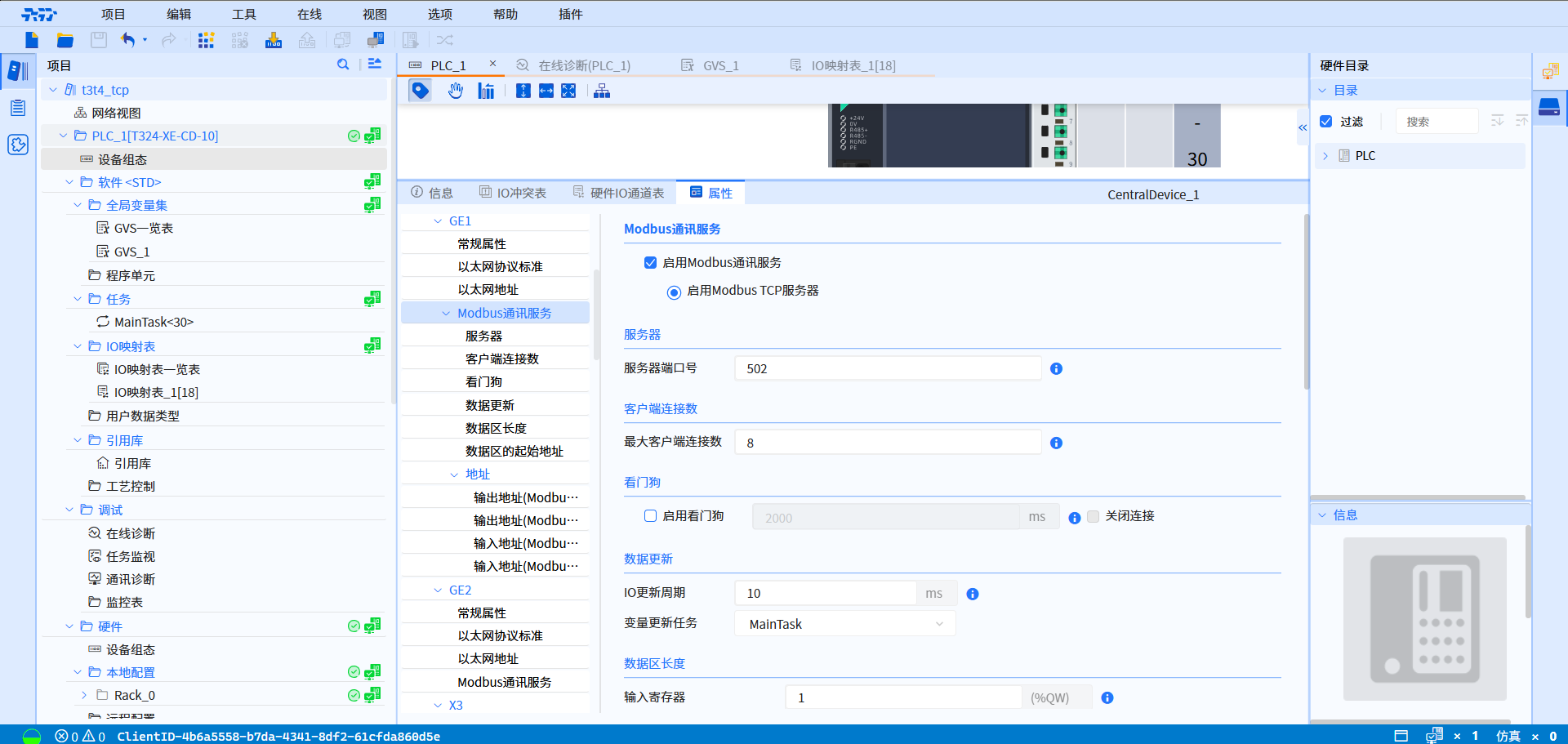

  • 在设备属性中使能GE网口的Modbus通讯功能，并配置相应的主站参数。详细信息见硬件参数中的Modbus TCP/IP配置 图片alt

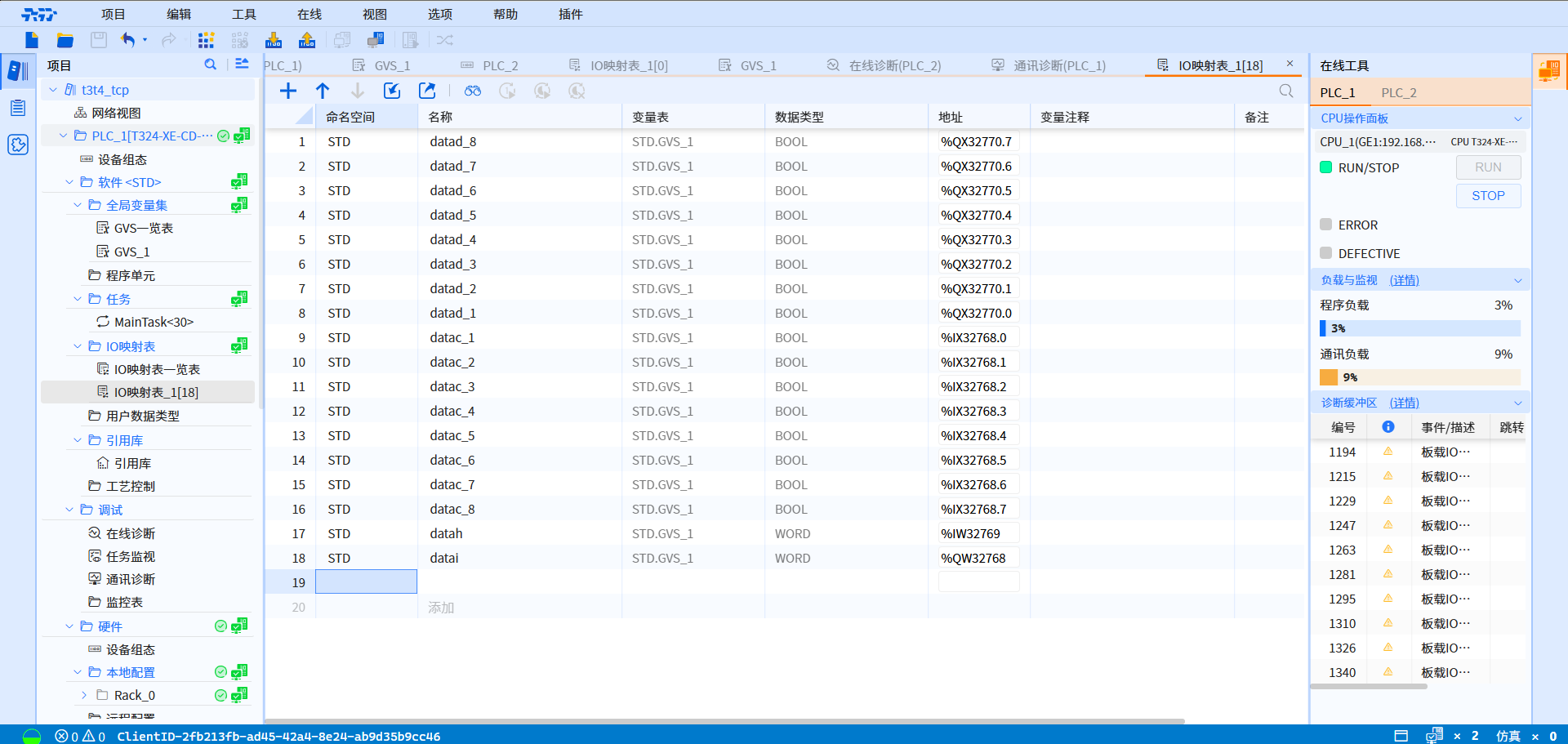

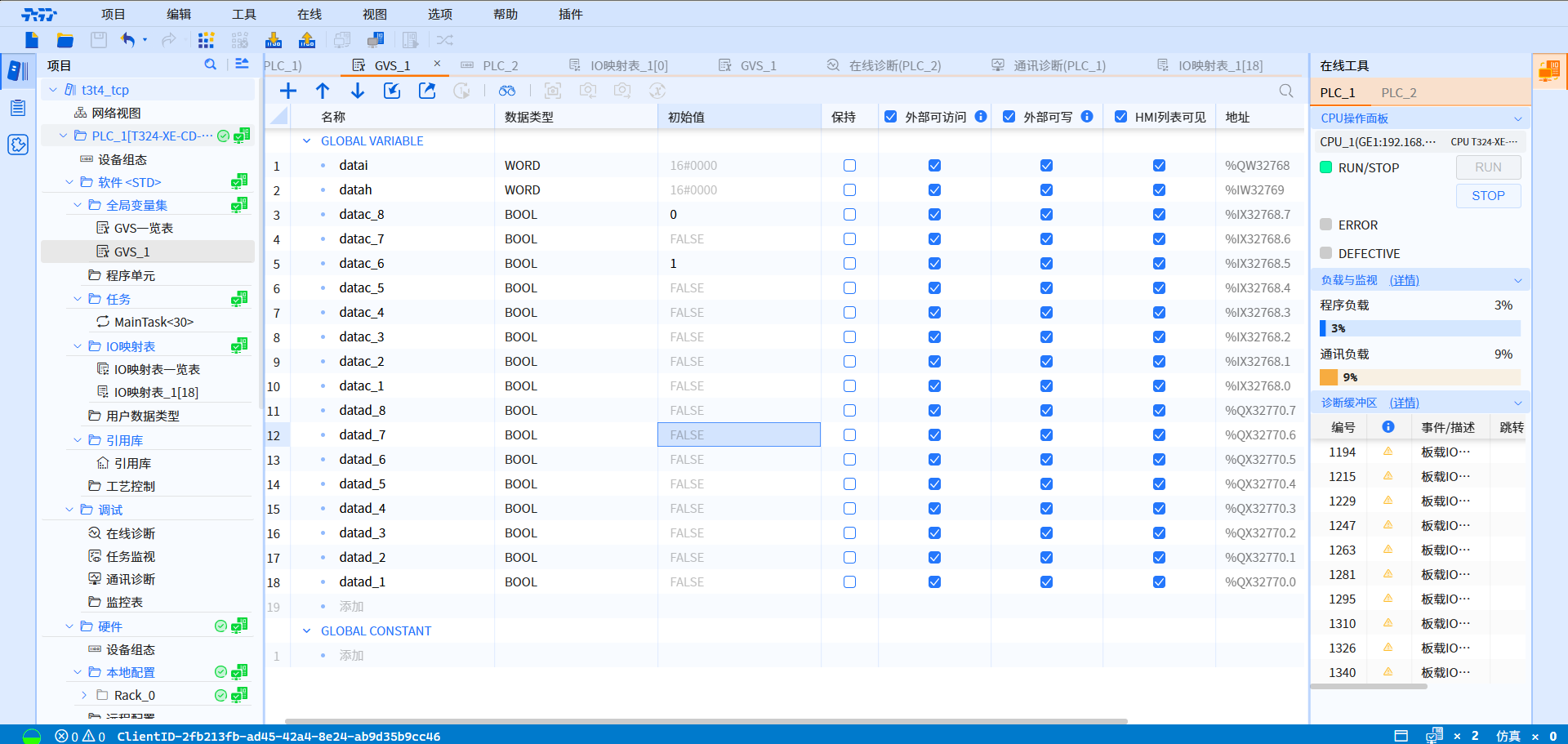

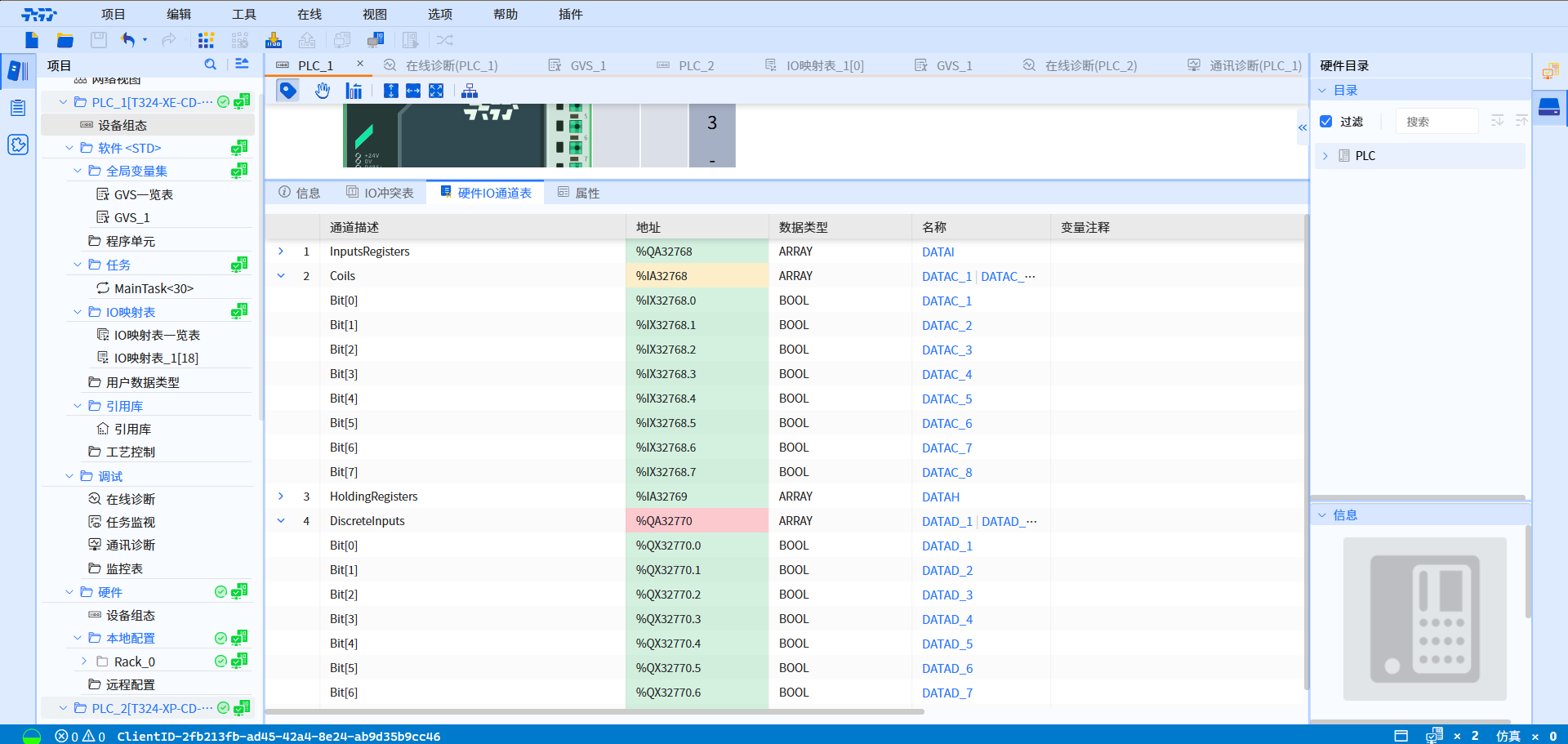

  • 创建全局变量与IO映射表，通过IO引射表将Modbus寄存器映射到全局变量 图片alt 图片alt 图片alt

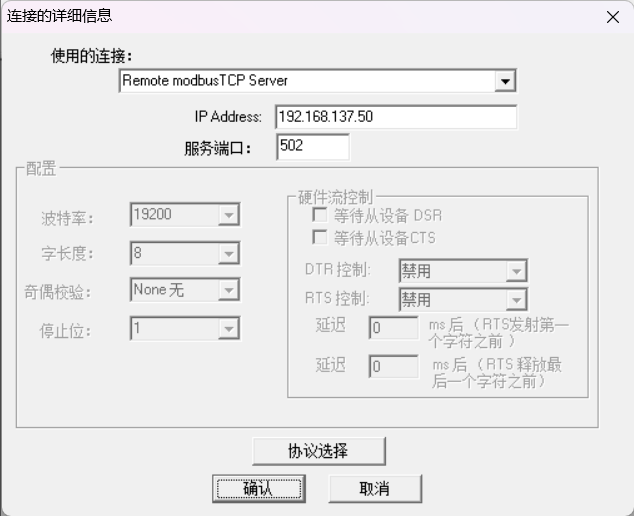

  • 从站配置相应的连接参数，如IP地址、端口号等，与主站（PLC）建立连接 图片alt

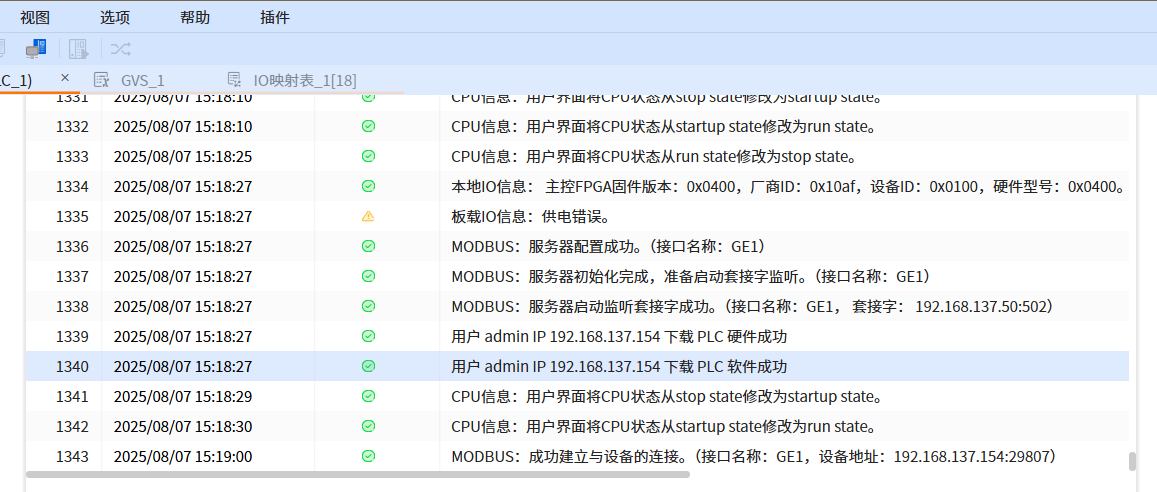

  • 诊断缓冲区中会记录Modbus通讯连接的详细信息，便于调试和故障排 图片alt

5.3.2 Modbus RTU​

5.3.2.1 Modbus RTU协议简介​

  • Modbus RTU（Remote Terminal Unit）协议是一种基于串行通信的Modbus变体，适用于近距离、低速率的工业环境。它通过主从式架构实现设备间的数据交换，支持多种功能码操作，如读取保持寄存器、写入单个线圈等

5.3.2.2 Modbus通讯使用方法​

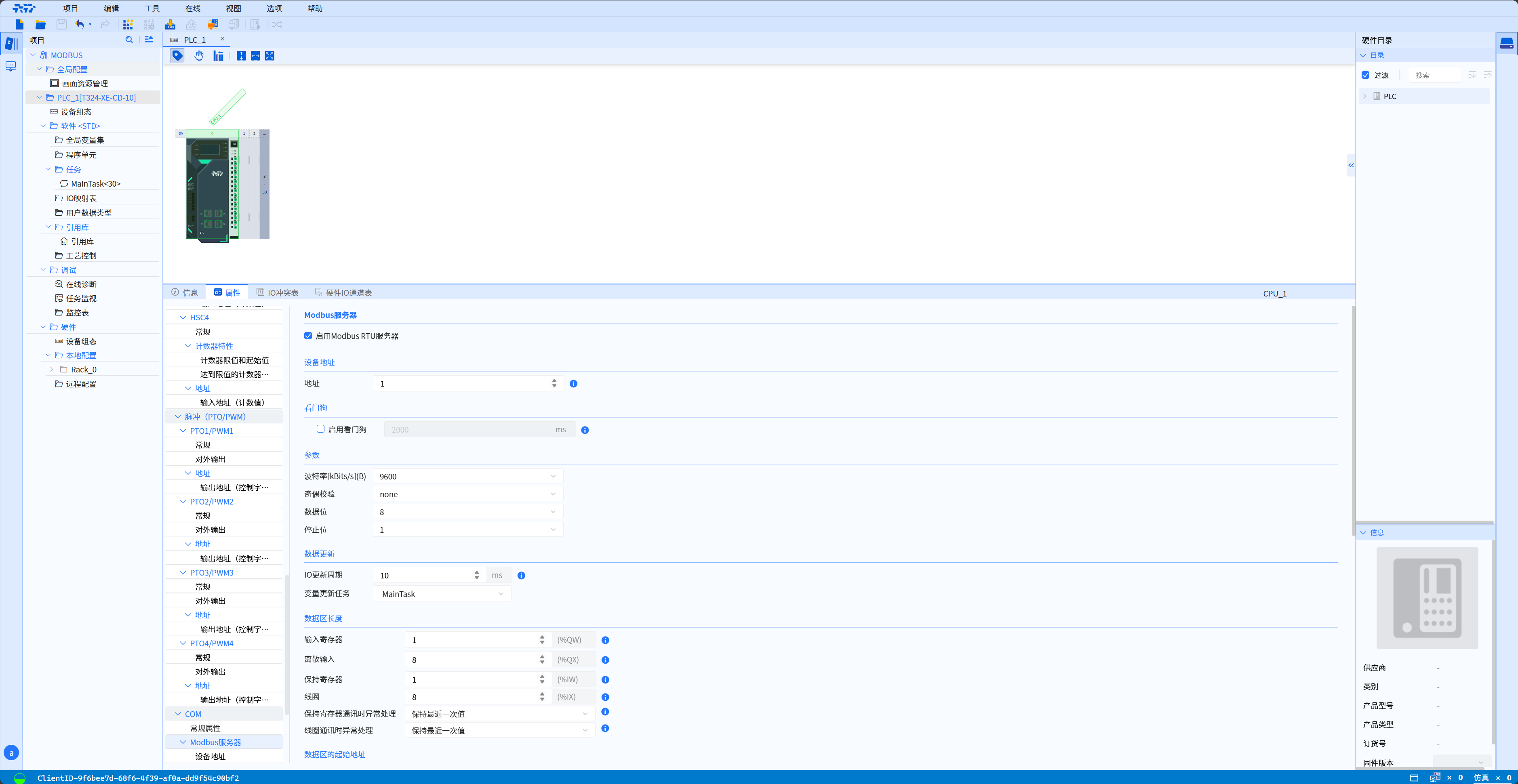

  • 在设备属性中使能RS485的Modbus通讯功能，并配置相应的主站参数。详细信息见硬件参数中的Modbus RTU配置 图片alt
  • 创建全局变量与IO映射表，通过IO引射表将Modbus寄存器映射到全局变量 图片alt 图片alt 图片alt

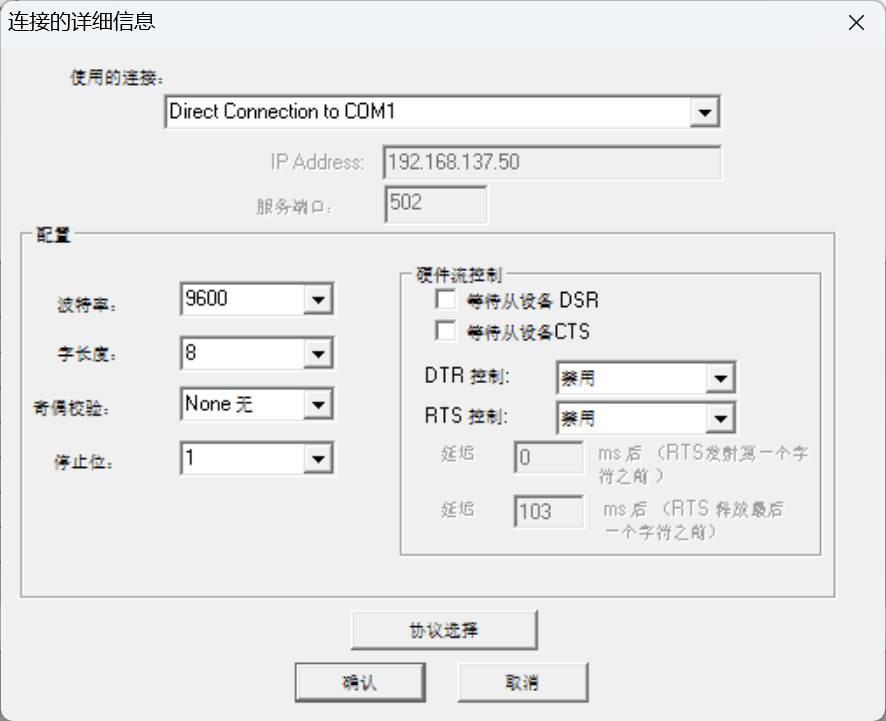

  • 从站配置相应的连接参数，如波特率、校验位等，与主站建立连接 图片alt

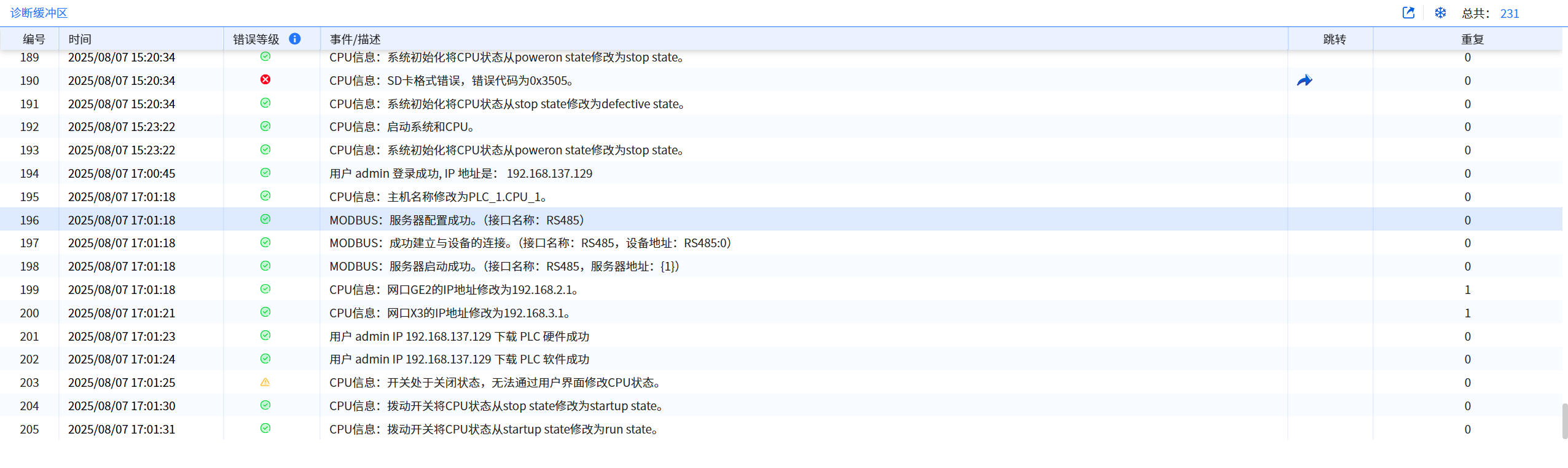

  • 诊断缓冲区中会记录Modbus通讯连接的详细信息，便于调试和故障排 图片alt

5.3.3 Modbus通讯应用场景​

  • 工业自动化控制系统
    • 设备集成与控制：PLC作为服务器，连接传感器、执行器等设备，实现实时数据采集与控制指令传输。例如，在汽车制造产线中，PLC通过Modbus TCP/IP读取焊接机器人状态数据（如温度、电流），并控制其动作参数
    • 流程优化：在半导体制造中，PLC通过功能码“0x03”读取工艺设备参数，结合“0x10”功能码批量写入调整指令，优化生产流程
  • 能源管理系统
    • 实时监控与诊断：PLC集成电表、水表等设备，通过Modbus TCP/IP将能耗数据传输至管理平台，支持远程监控与故障诊断。例如，在智能电网中，PLC通过“输入寄存器”地址40001记录用电量，供能源管理系统分析。
    • 远程控制：通过写入功能码（如“0x05”控制单个线圈），调整逆变器输出功率或阀门开度，实现能源优化分配。
  • 智能制造与工业物联网（IIoT）
    • 设备互联与数据分析：PLC作为服务器连接至工业物联网平台，实现生产数据的集成与分析。例如，通过MQTT协议将Modbus TCP/IP数据转发至云端，支持远程运维与设备健康管理。
    • 柔性生产：在CNC机床联网中，PLC通过Modbus TCP/IP接收生产计划指令，动态调整加工参数，适应多品种、小批量生产需求。
