9.2 扫描PROFINET设备

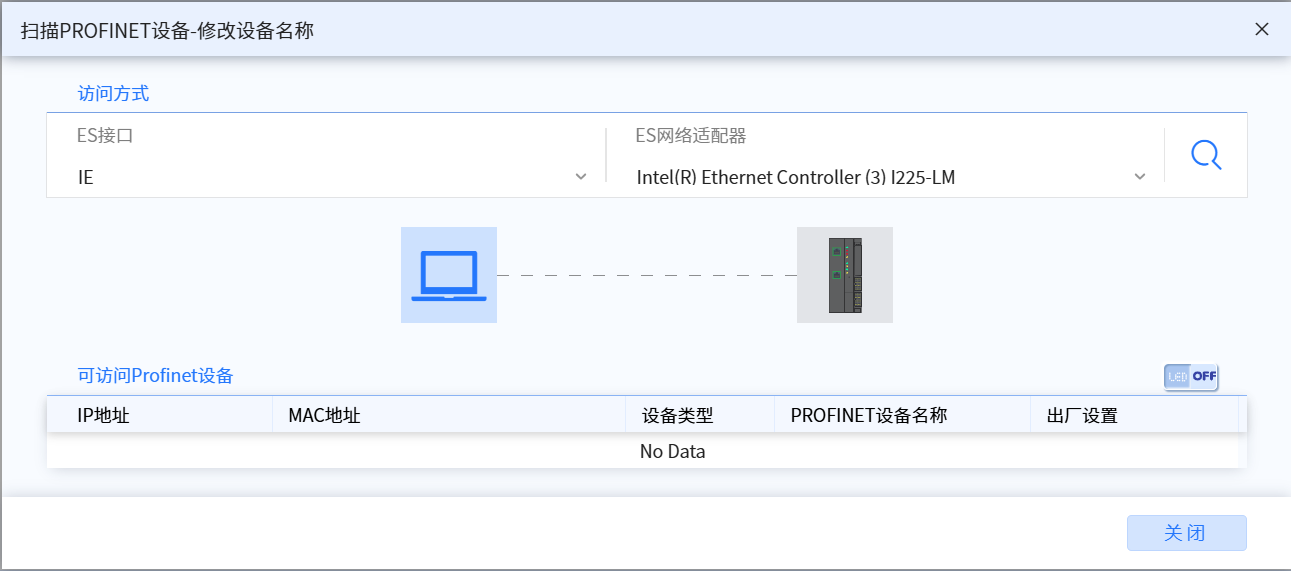

  • 使用扫描PROFINET设备功能目的是识别和配置PROFINET设备，确保PROFINET设备能够正确的连接到网络并与其他设备进行通信，通过此功能，用户能够轻松地识别和配置PROFINET设备，并进行必要的故障诊断和测试 图片alt

9.2.1 使用扫描PROFINET设备功能扫描设备​

9.2.1.1 打开扫描PROFINET设备功能​

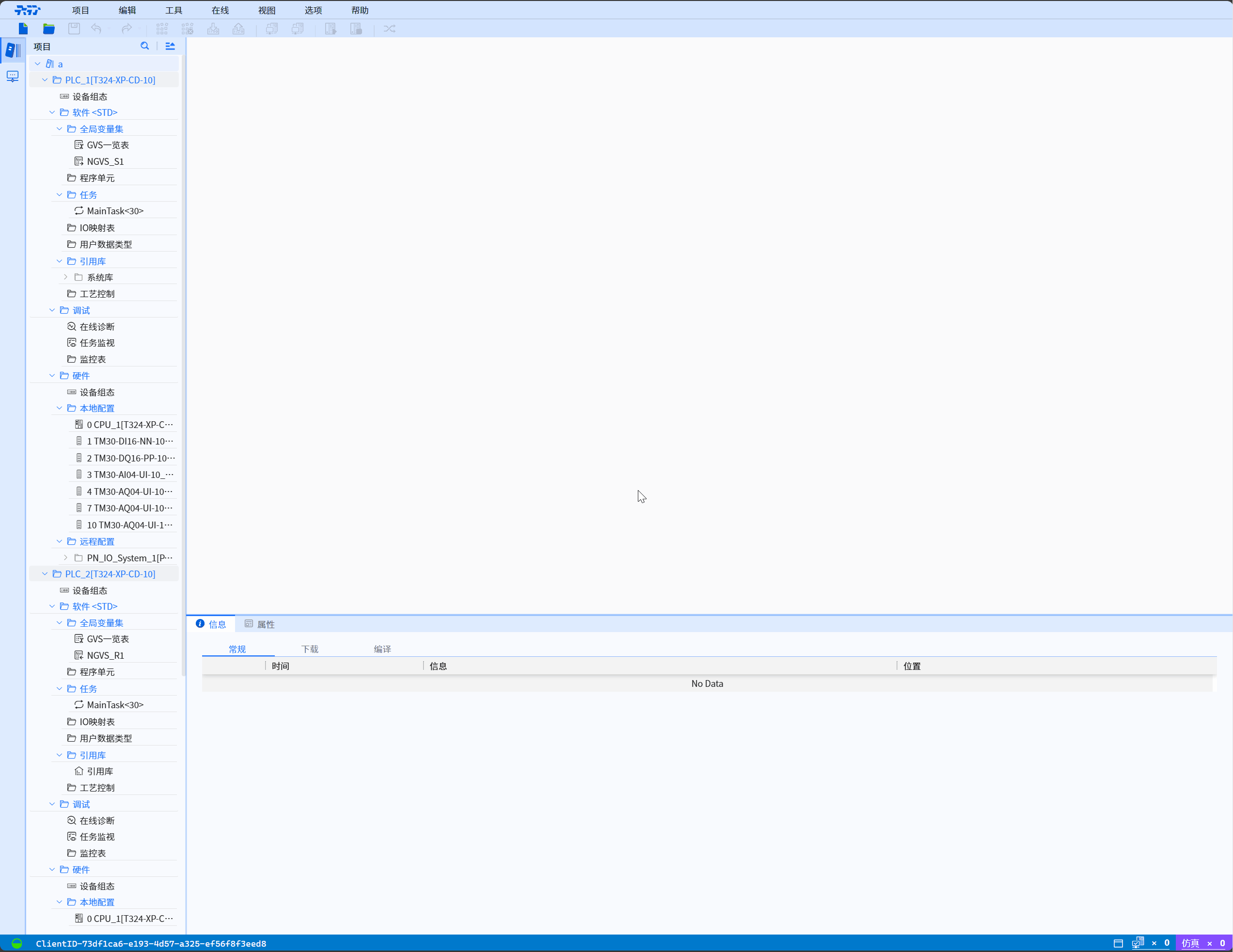

  • 打开菜单栏依次选择工具>扫描PROFINET设备 图片alt

9.2.1.2 选择对应的网络适配器进行网络扫描​

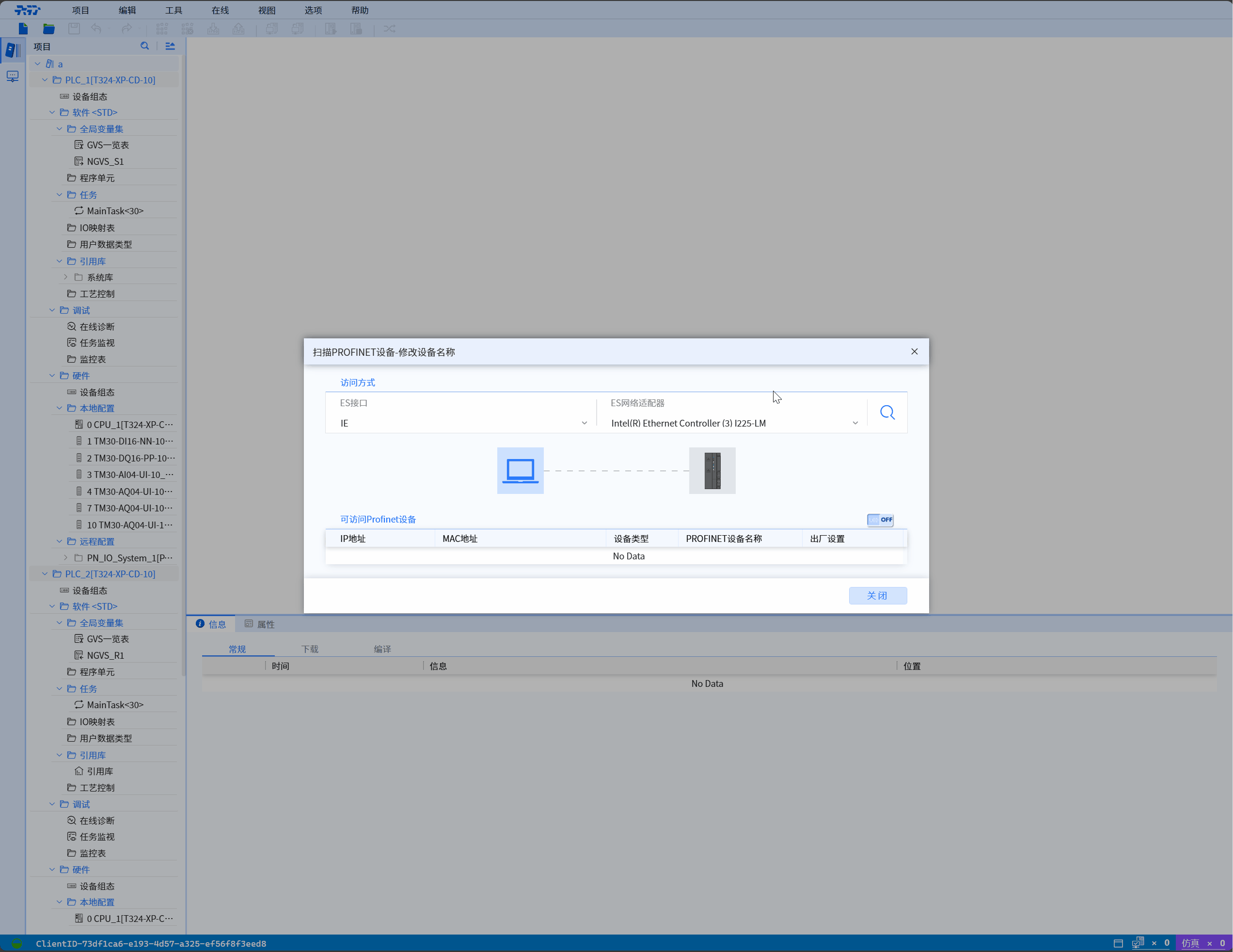

  • 打开ES网络适配器选项卡，选择对应的网络适配器，单击右侧扫描按钮开始扫描 图片alt

9.2.2 查看扫描PROFINET设备功能扫描结果​

  • 如下图所示，可访问Profinet设备中显示了扫描到的设备，其中显示了设备的IP地址、MAC地址、设备类型、PROFINET设备名称、出厂设置 图片alt

9.2.3 管理PROFINET设备名称​

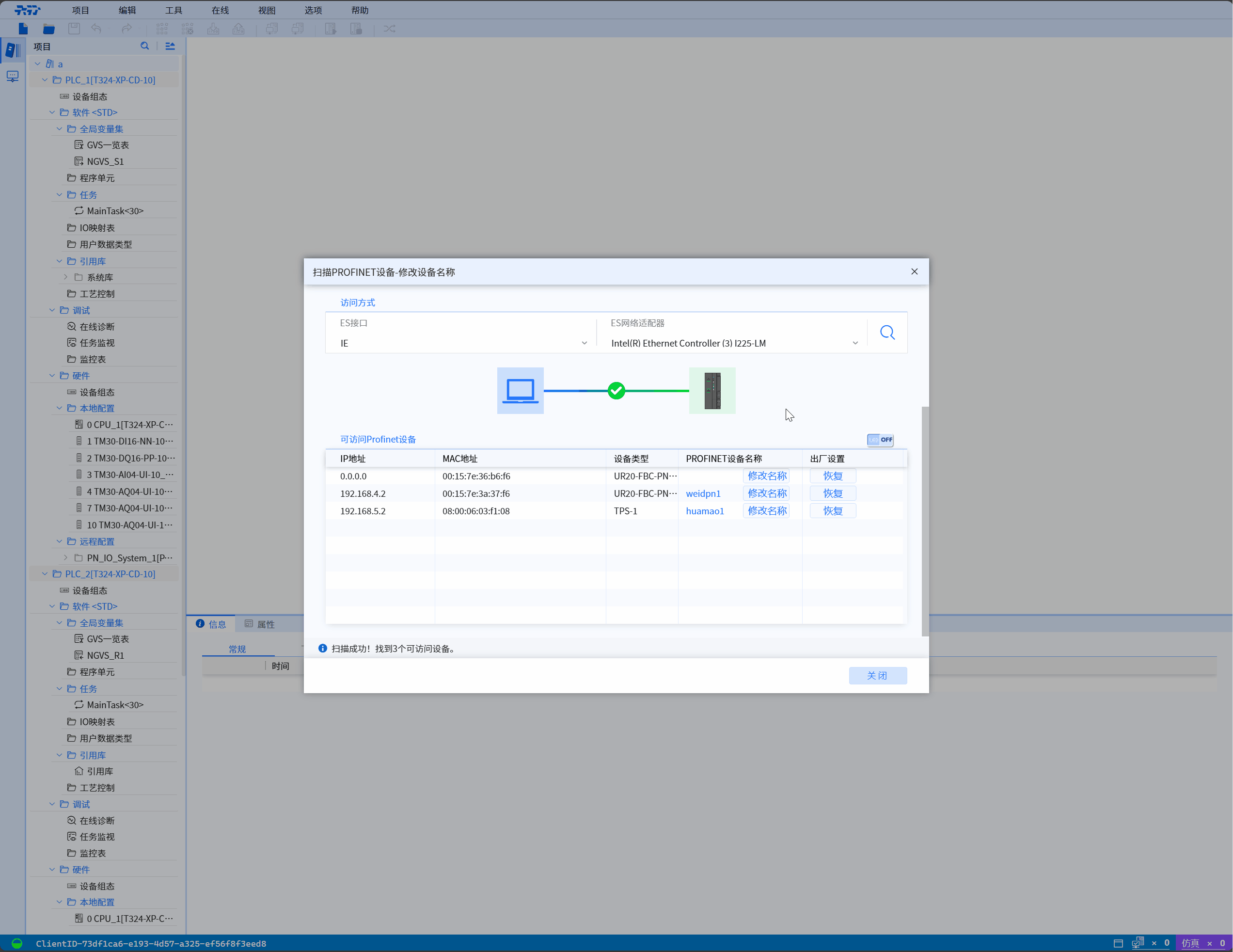

  • 在扫描PROFINET设备功能扫描结果中点击修改名称按钮，在显示的修改PROFINET设备名称窗口中原PROFINET设备栏显示设备旧名称，可以在新PROFINET设备栏中输入新名称，并点击确定按钮保存更改
注意
  • 设备名称只能使用a-z,-,0-9,且只能以a-z作为开头

图片alt

9.2.4 恢复PROFINET设备至出厂设置​

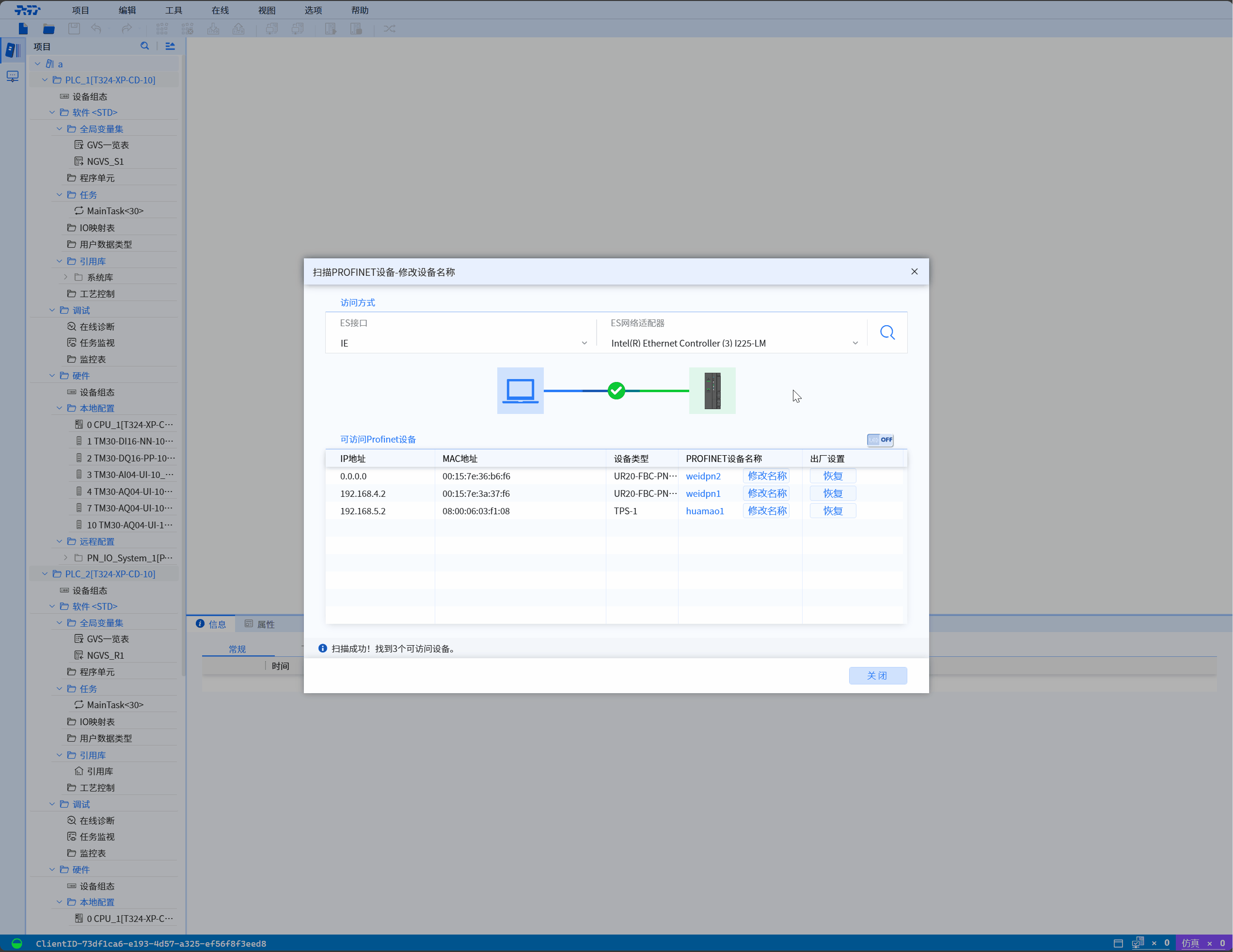

  • 在扫描PROFINET设备功能扫描结果中点击恢复按钮将Profinet设备恢复至出厂设置，恢复出厂设置会使Profinet设备名称和IP置为默认值 图片alt
