4.2 添加网络全局变量表

4.2.1 网络全局变量表简介​

  • 网络全局变量表（NGVS）是一个作用于PLC之间通信的全局变量表（GVS），网络全局变量表（NGVS）中的所有全局变量的值可以在网络中的不同宝信天行PLC之间交换。网络全局变量表必须在发送PLC设备和 接收PLC设备中以严格的、相同的列表定义。其中只有发送PLC设备的应用程序可以定义网络全局变量表（NGVS）中的变量。这个网络全局变量表（NGVS）可以在一个或多个项目中使用。因此网络全局变量表（NGVS）有两种类型，一种类型是NGVS发送方 （NGVS SENDER）,定义在发送PLC中，另一种类型是NGVS接收方（NGVS RECEIVER）,定义在接收PLC中。

4.2.2 网络全局变量表的使用方法​

4.2.2.1 添加发送方全局变量表​

操作步骤：

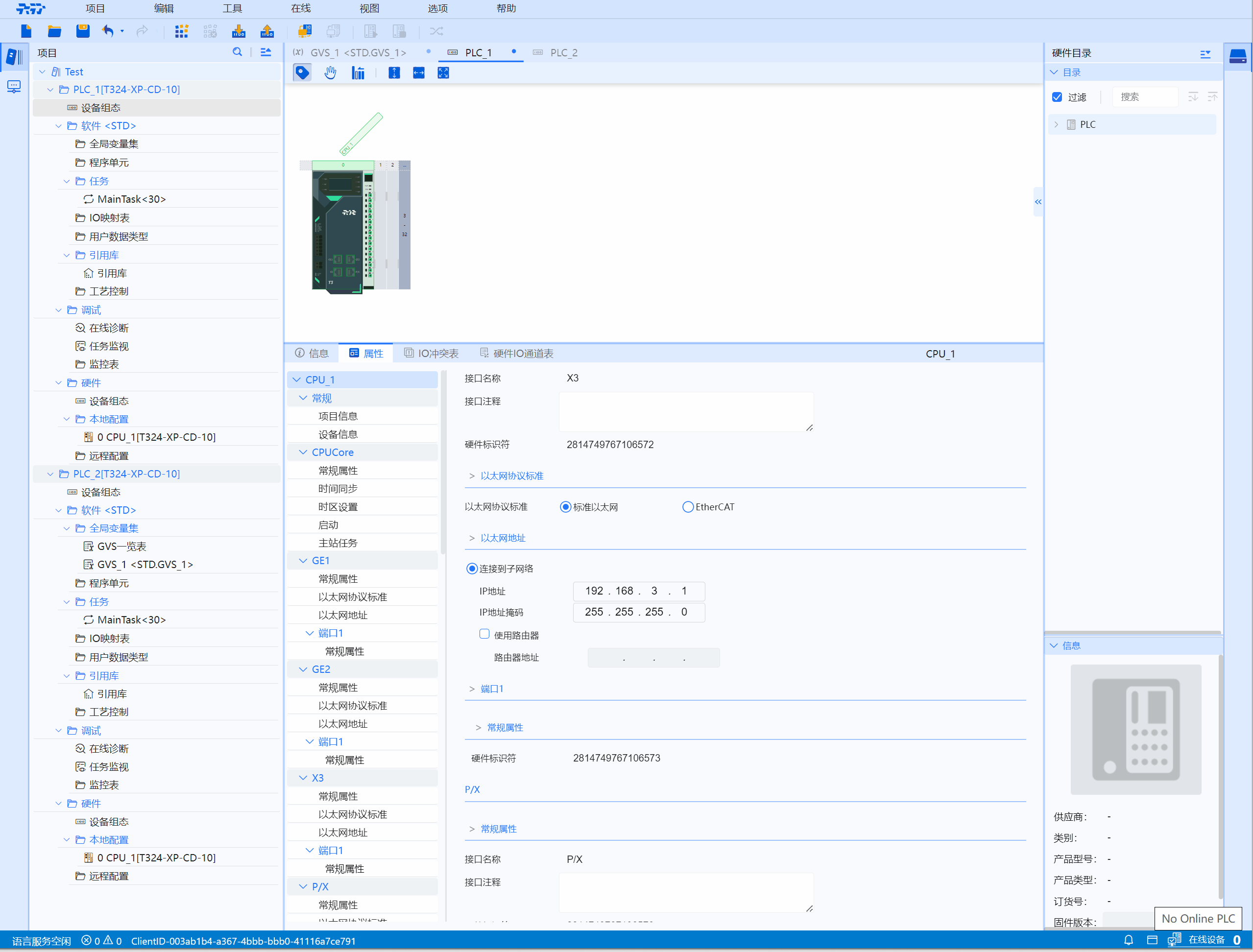

  1. 打开全局变量集

项目-->全局变量集-->鼠标右键-->添加网络全局变量表

  1. 添加网络全局变量表（注意勾选“添加后自动打开”，若已勾选则忽略此条）
    填写相关信息，勾选“确定”即可添加
信息
  • 具体操作步骤参考网络全局变量-->全局变量表的发送与接收-->发送方/接收方

跳转链接--> 发送方 & 接收方

  1. 设定网络全局变量表
  • 在相应位置输入添加的变量名称、数据类型、初始值
  • 若添加完之后缺少变量行，点击“+”添加行数（选择对应行再点击“+”，就可以添加相应的变量行）
  • 在变量表中，选中整行，点击“向上箭头或者向下箭头”，可以实现变量位置上下移动

4.2.2.2 导入​

操作步骤：

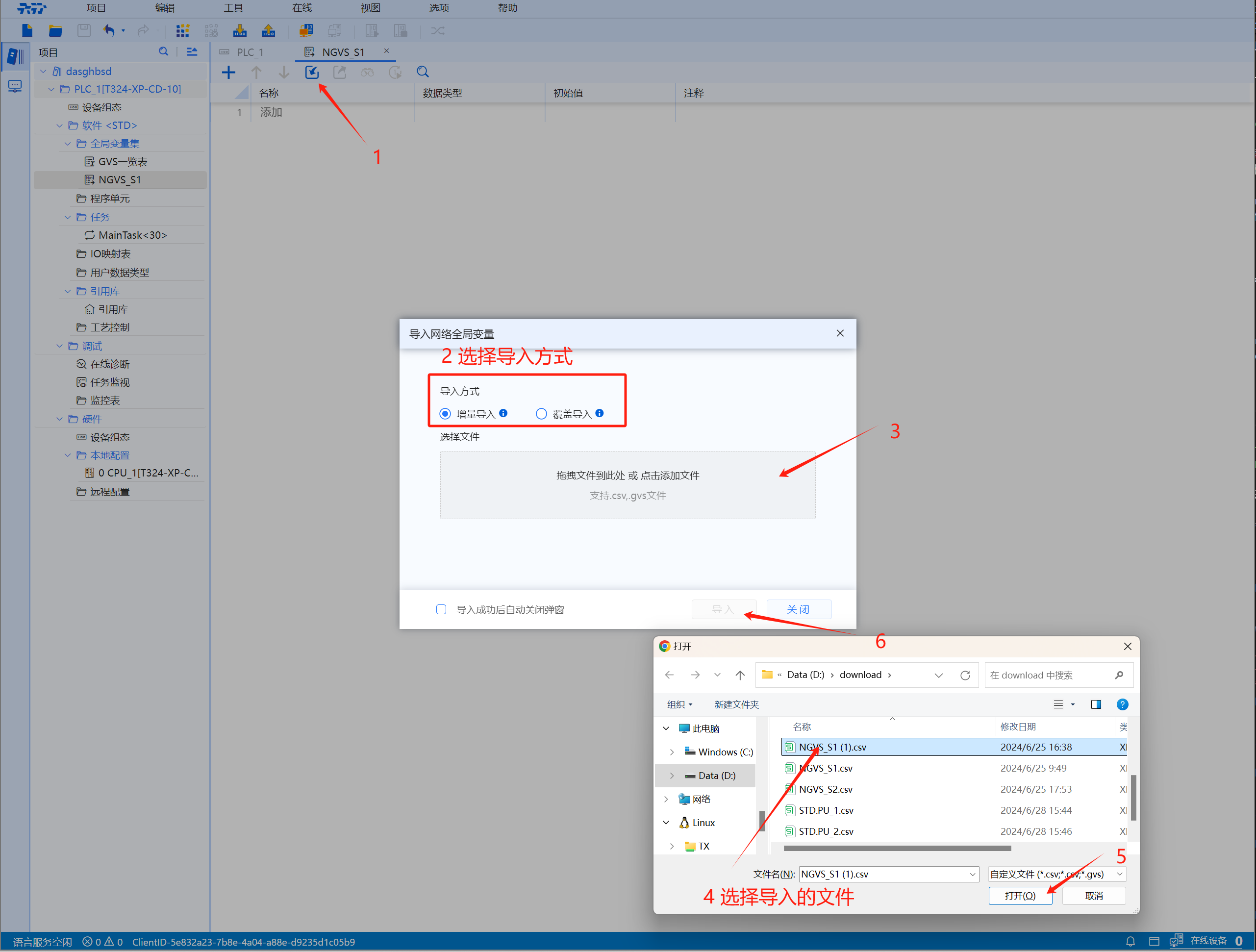

从外部直接添加网络全局变量表，点击全局变量表菜单栏的“导入箭头”，选择导入方式-->选择文件（点击空白框）-->点击“导入”按钮（可以选择“导入成功后自动关闭弹窗”）

  • 导入方式分为两种：

  1. 增量导入：跳过重名的变量导入

  2. 覆盖导入：覆盖重名的变量导入

此图为导入图片
  • 注：导入成功后，在导入界面会显示新增及跳过的重名变量
    （选择自动关闭弹窗的则无法显示）

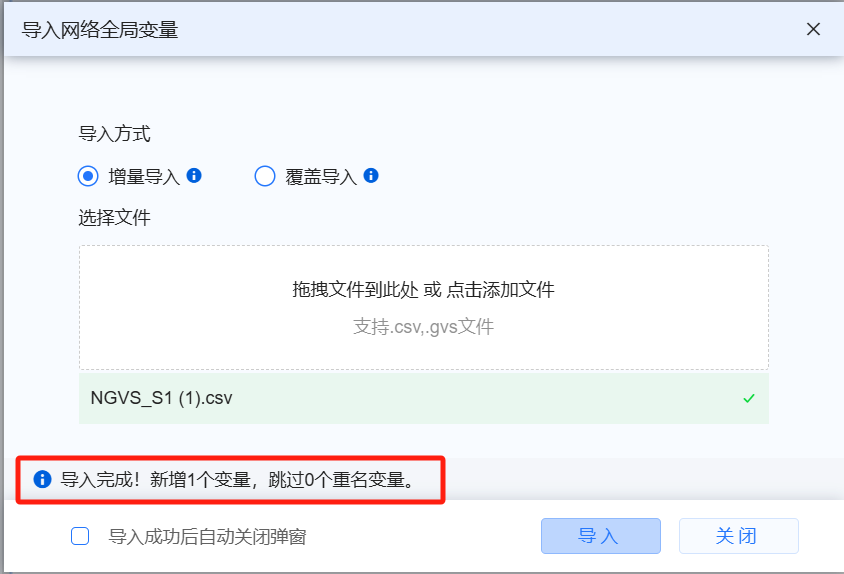

此图为导入成功图片

4.2.3 网络全局变量表的发送与接收​

注意

NGVS中的变量仅在一个方向上作为广播传输：发送方到接收方
但是，同一台PLC在网络通讯中既可以作为发送方，也可以作为接收方
因此同一台PLC既可以包括一个或多个NGVS（SENDER），也可以同时包括一个或多个NGVS（RECEIVER）

提示
  • 传输周期默认值规则
    • T3：默认为20ms
    • T4：默认为10ms

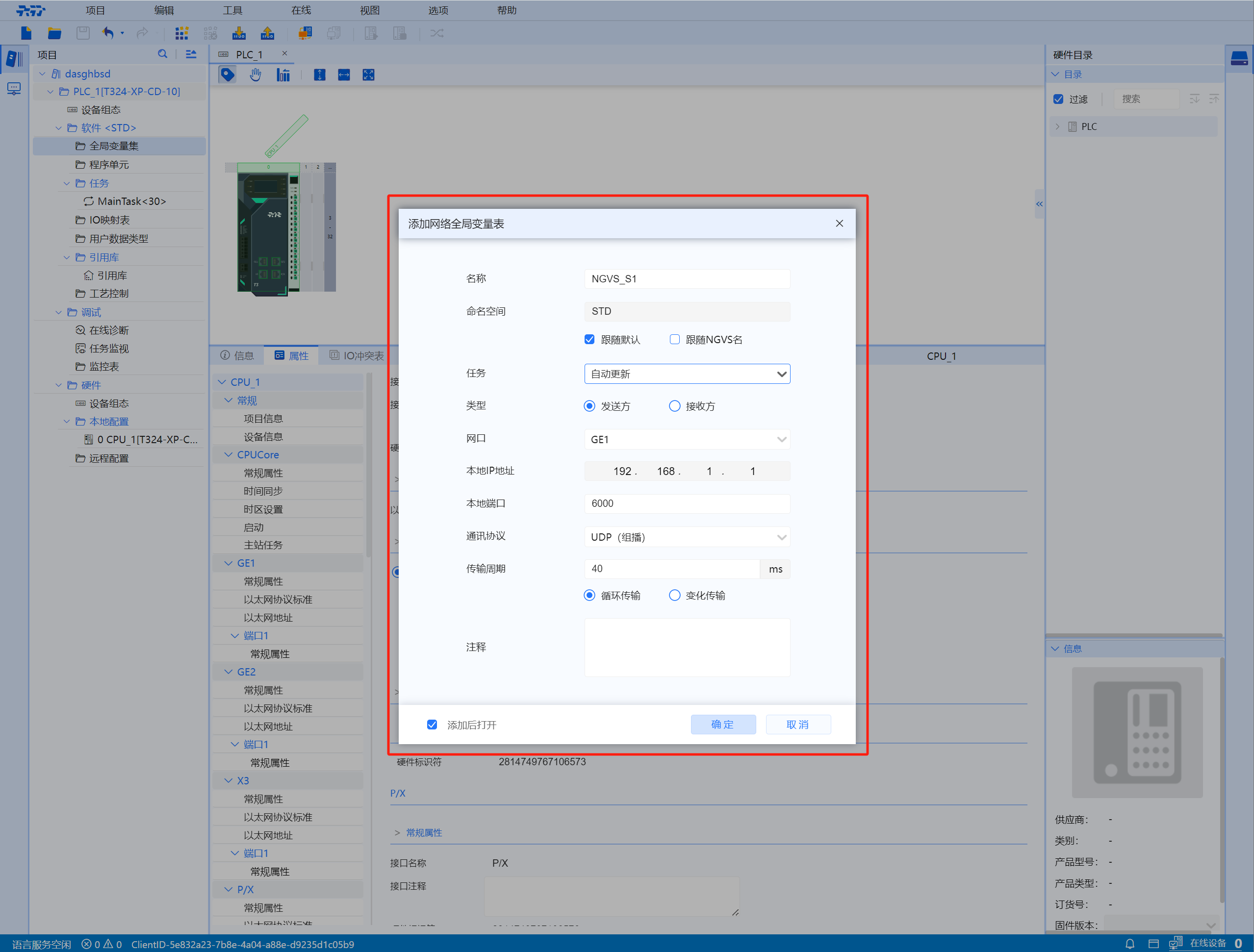

此图为添加全局变量发送方图片
  • 点击右下方的文件夹可折叠或者展开属性配置框
信息
  • 在网络属性可对发送方的属性配置进行查看、修改
  • 在常规可对发送方的属性配置进行更改

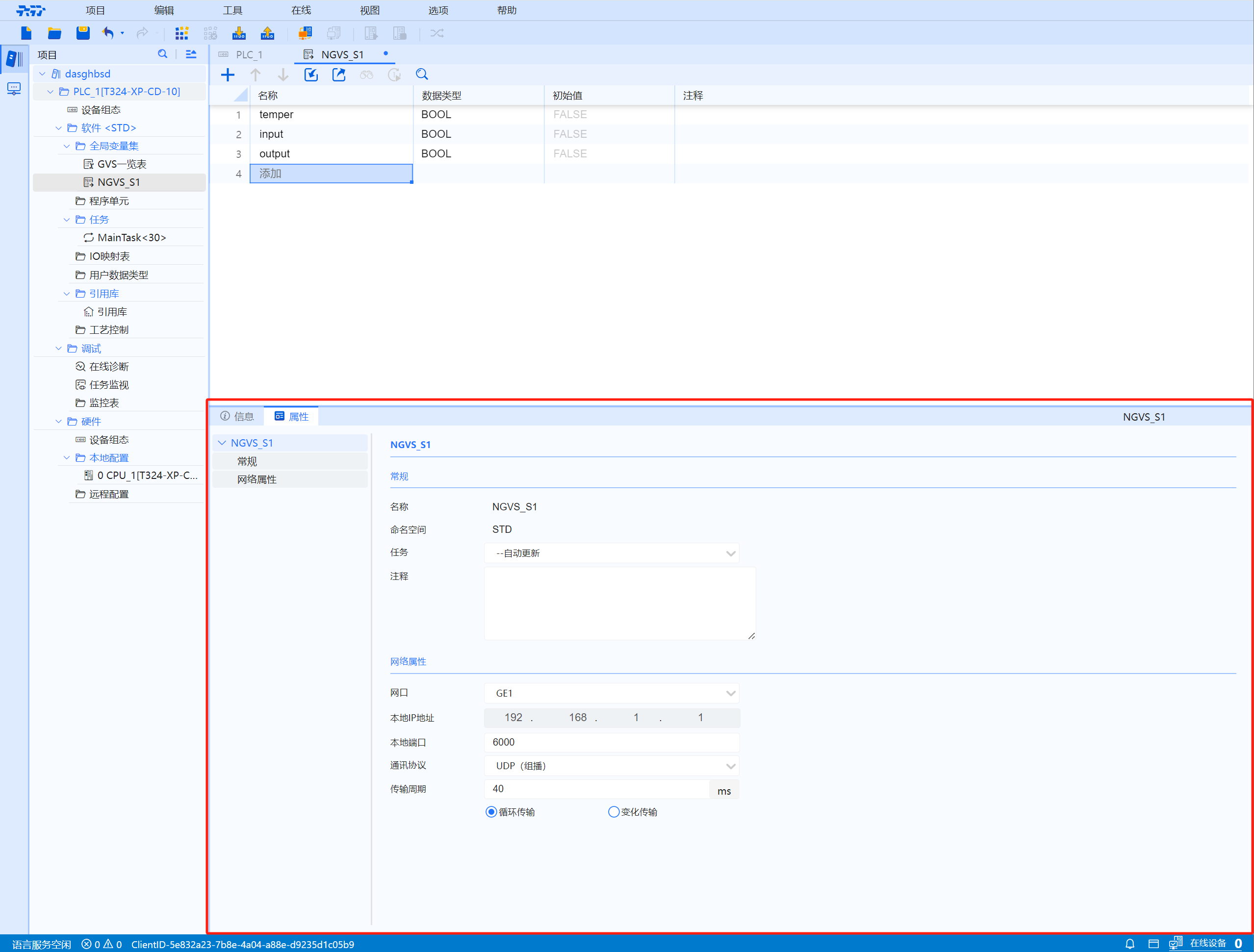

此图为全局变量属性图片

4.2.3.1 发送方​

  • 1.名称：网络全局变量表的名称

  • 2.任务：网络全局变量表更新数据缓冲区绑定的任务

    • 根据实际情况选择合适的任务
    • 可手动添加其他任务（在项目树任务节点添加）
    • 在任务结束时将变量值更新到发送缓冲区

  • 3.类型：发送方

    • 选择以发送方创建网络全局变量表

  • 4.网口：根据对应通讯端口选择对应的网口

  • 5.本地IP地址：可在设备组态->以太网地址处更改

  • 6.本地端口：通讯端口号，可选范围6000-7000

  • 7.通信协议：UDP（组播）、TCP、RapidNet

  • 8.传输周期：在设定的周期时间后发送数据包

    • 循环传输：指定周期时间（ms）发送数据包，可选范围20-10000ms
    • 变化传输：以最短周期时间（ms）发送数据包

4.2.3.2 接收方​

  • 1.名称：填写网络全局变量表名称
  • 2.任务：网络全局变量表更新变量值绑定的任务
    • 根据实际情况选择合适的任务
    • 可手动添加其他任务（在项目树任务节点添加）
    • 在任务开始时将接收缓冲区变量值更新到网络全局变量表变量值
  • 3.类型：接收方
    • 选择以接收方创建网络全局变量表
  • 4.网口：根据对应通讯端口选择对应的网口
  • 5.选择发送方：
    • 选择文件：选择发送方导出的NGVS信息文件，支持.sendngvs文件
    • 选择同项目中的发送方：选择项目中已有的NGVS发送方

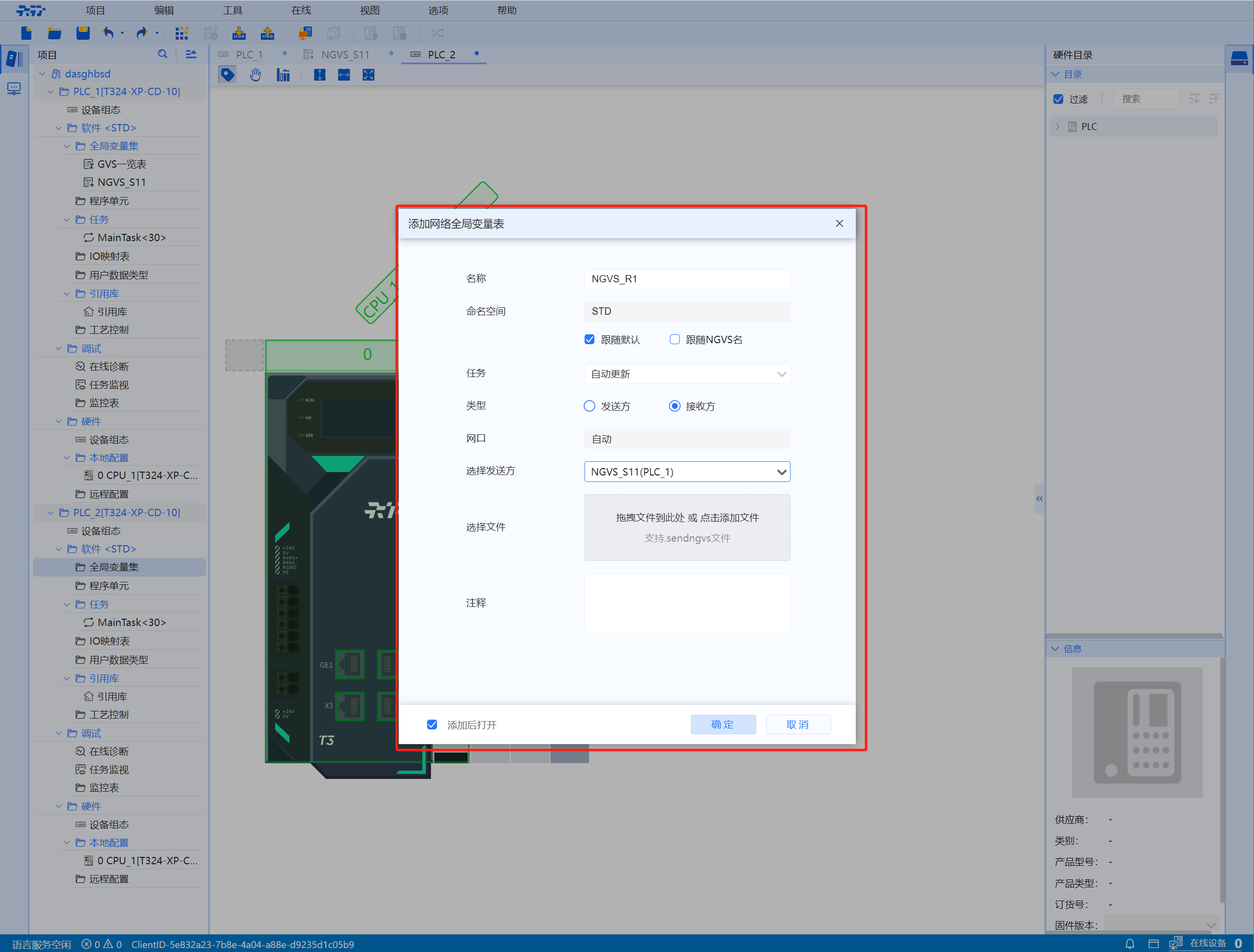

此图为添加全局变量接收方图片
  • 点击右下方的文件夹可折叠或者展开属性配置框
提示
  • 在网络属性-->发送方配置可对发送方的属性配置进行查看，接收方无法修改，只允许到发送方属性配置进行修改
  • 在常规可对接收方的属性配置进行更改
  • 手动更新：在发送方变更相关信息后，可在接收方网络全局变量表-->属性-->网络属性进行手动更新

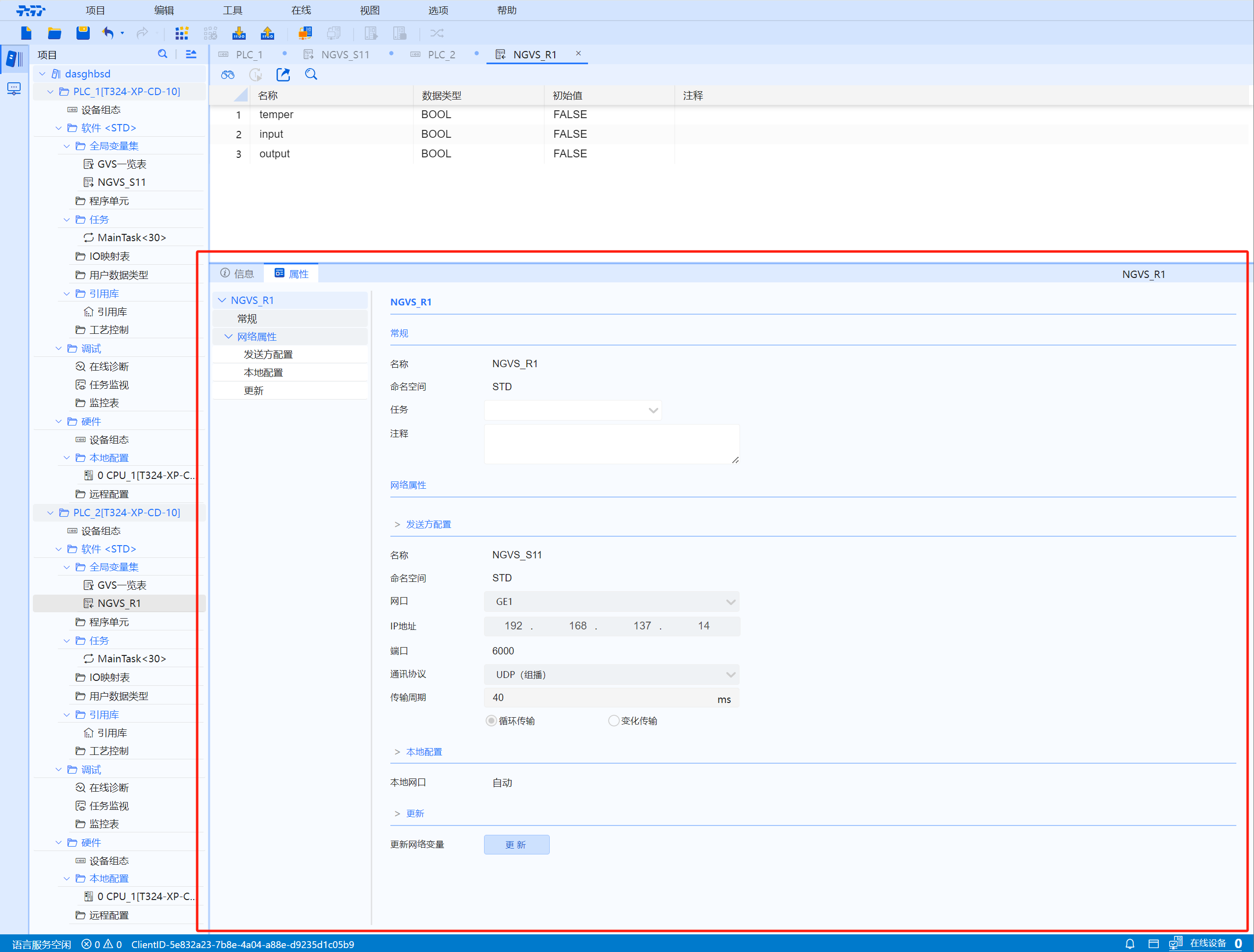

此图为添加全局变量接收方图片

4.2.3.3 传输​

信息

以PLC_1和PLC_2为例

  • 在项目树-项目名称下添加2台及以上设备

  1. 设定PLC_1为发送方；设定PLC_2为接收方。具体设定参考发送方接收方配置

  2. 创建一个简单项目（包括网络全局变量表、LD程序、监控表）

  3. 在监控表的修改值更改参数之后，点击“写入一次”，回到程序界面可以看到PLC_1数值发生变化，同时PLC_2也发生相同变化

  4. 在PLC_1程序界面更改参数，可以看到PLC_1数值发生变化，同时PLC_2也发生相同变化

  5. 在发送方全局变量表更改参数，可以看到PLC_1数值发生变化，同时PLC_2也发生相同变化

提示

发送方IP不能和接收方IP相同

alt text

4.2.4 网络全局变量表的导入与导出​

  • 网络全局变量组（NGVS）有两种类型：
    • 一种类型是NGVS_S,定义在发送PLC中
    • 另一种类型是NGVS_R,定义在接收PLC中

4.2.4.1 格式​

  • 导入与导出有两种格式：
    • 一种是CSV格式（纯表格内容,表格通用格式）
    • 另一种是NGVS格式（内容带通信属性,通信文件）
提示
  • NGVS只能被NGVS_S 导出，NGVS_R导入

  • （1）NGVS_S的导入导出：

    • 导出支持：
      • 1.纯表格内容导出：CSV（文件可以用在其他NGVS_S、GVS导入）
      • 2.通信文件导出：NGVS格式（文件只用在其他NGVS_R导入）

  • （2）NGVS_R的导入导出：

    • 导入支持：通信文件，NGVS格式（发送PLC的NGVS_S导出的NGVS格式文件）

4.2.4.2 导入​

信息
  • 具体操作步骤参考网络全局变量-->添加全局变量表表-->外部导入添加

跳转链接--> 外部导入添加

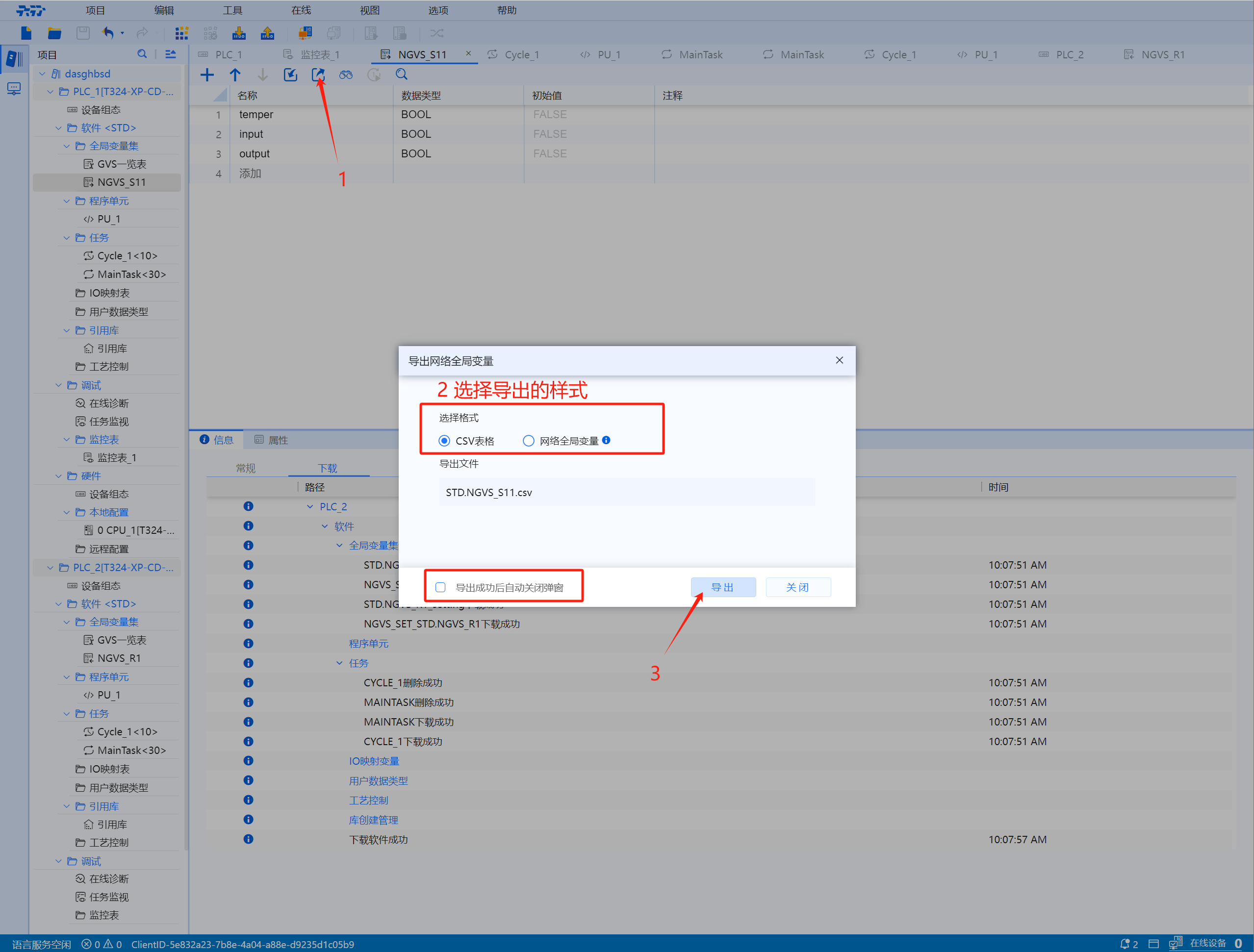

4.2.4.3 导出​

操作步骤：
若想要导出现有的全局变量表，点击全局变量表菜单栏的“导出箭头”，选择导出的格式，点击“导出”即可

  • 导出格式分为两类（CSV表格、网络全局变量）
    • 1.CSV表格：导出形式为一个excel表格
    • 2.网络全局变量：导出内容包括通信协议
  • 注：具体形式参考网络全局变量-->全局变量表的导入和导出-->格式
    跳转链接--> 格式
此图为添加全局变量接收方图片

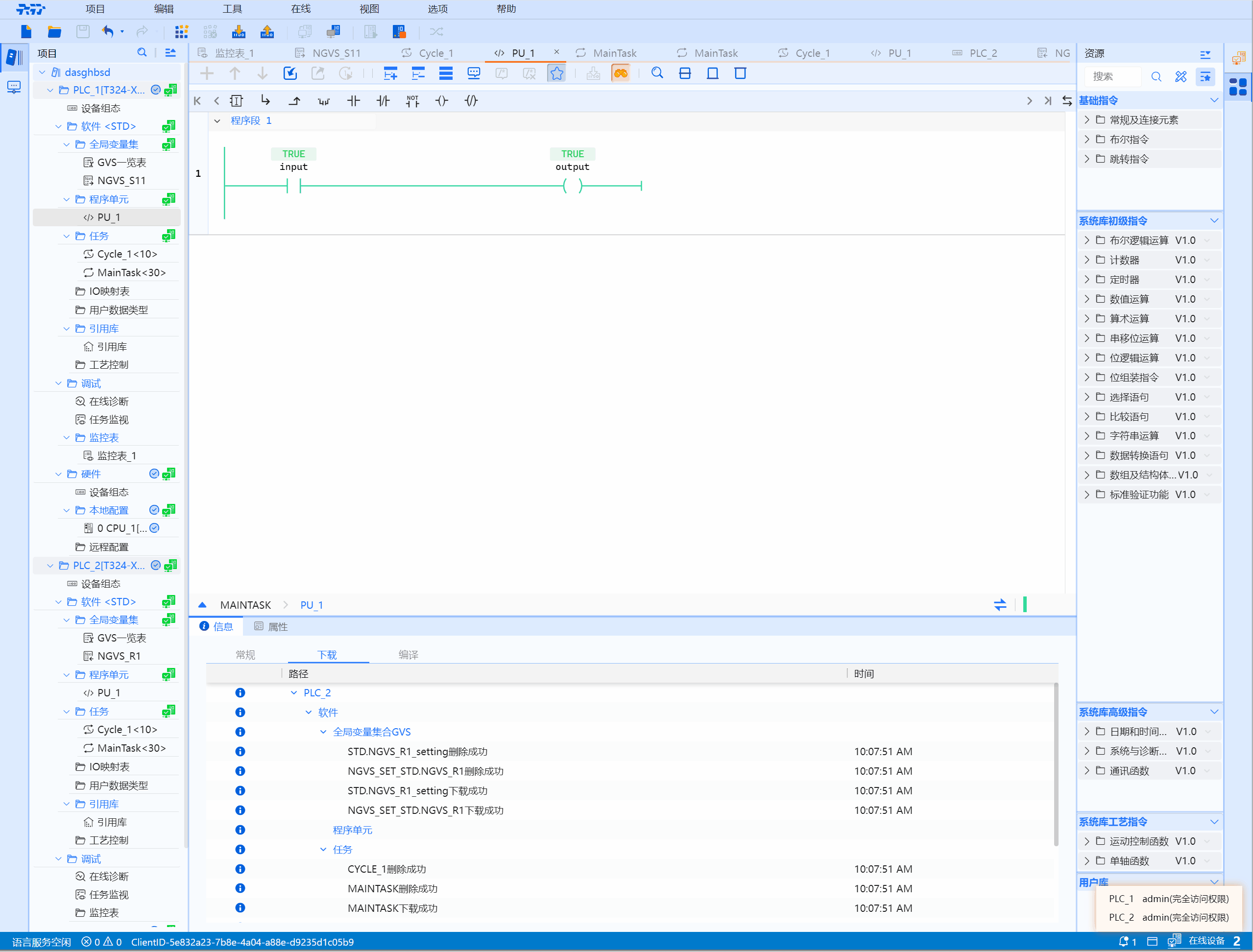

4.2.5 网络全局变量表的操作视频​

alt text

4.2.6 通用知识​

4.2.6.1 NGVS通讯协议​

  • TCP/IP协议:TCP/IP协议是一种面向连接的、提供可靠数据传输的传输层协议，适用于对数据传输可靠性要求较高的场景。
  • UDP协议: UDP协议是一种无连接的传输层协议，适用于对传输效率和性能开销更为敏感的场景。
  • RAPIDNET：RAPIDNET是一种提供高速、高效且可靠数据通讯的协议，适用于对数据传输有严格要求的场景。
