6.1.3.6.2 比较函数-CMP

功能​

对IN和VAL进行比较，并将结果在OUT输出。

LD图形​

alt text

参数说明​

接口变量声明数据类型说明
ONVar_InputBOOL函数输入
INVar_InputANY_ELEMENTARY比较值1
VALVar_InputANY_ELEMENTARY比较值2
返回值函数值BOOL结果输出
注意
  • 通过点击图形中的等号（=）位置可更改函数功能：
    • 等于：当ON输入为1时，若IN等于VAL，则OUT输出1；否则输出0；
    • 大于等于：当ON输入为1时，若IN大于等于VAL，则OUT输出1；否则输出0；
    • 大于：当ON输入为1时，若IN大于VAL，则OUT输出1；否则输出0；
    • 小于等于：当ON输入为1时，若IN小于等于VAL，则OUT输出1；否则输出0；
    • 小于：当ON输入为1时，若IN小于VAL，则OUT输出1；否则输出0；
    • 不等于：当ON输入为1时，若IN不等于VAL，则OUT输出1；否则输出0；
  • ANY_ELEMENTARY包含所有基本数据类型（位串、整数、浮点数、字符和字符串、时间和日期）
  • ST语言关系表达式：
OUT := ON & (IN=VAL);//等于
OUT := ON & (IN>=VAL);//大于等于
OUT := ON & (IN>VAL);//大于
OUT := ON & (IN<=VAL);//小于等于
OUT := ON & (IN<VAL);//小于
OUT := ON & (IN<>VAL);//不等于

示例​

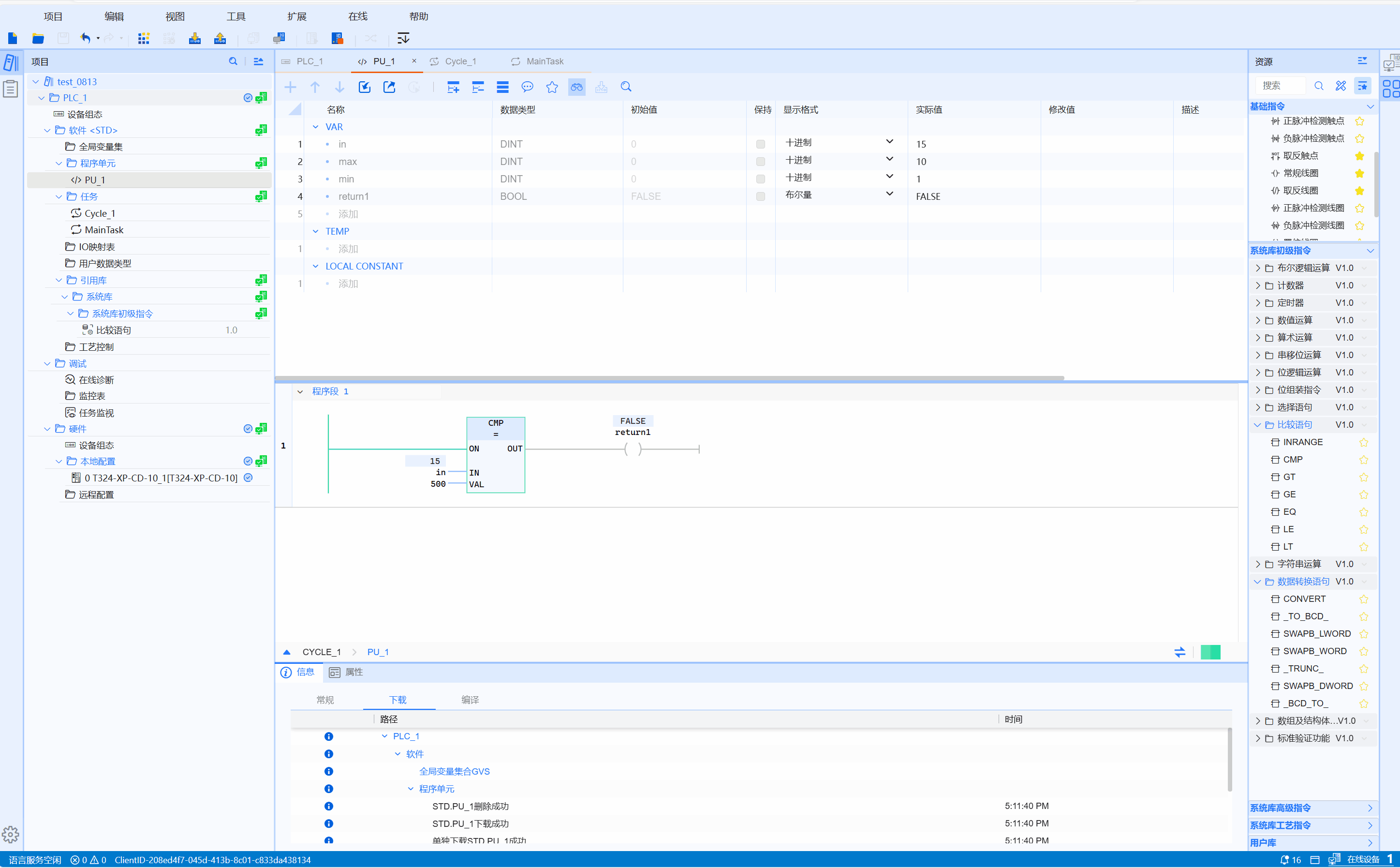

  • LD示例动图如下：

alt text

  • ST示例动图如下：

alt text
