9.1.2 在线诊断-功能

此图为在线诊断窗口

9.1.2.1 打开在线功能​

前提
  • 处于在线模式
  • 添加PLC设备

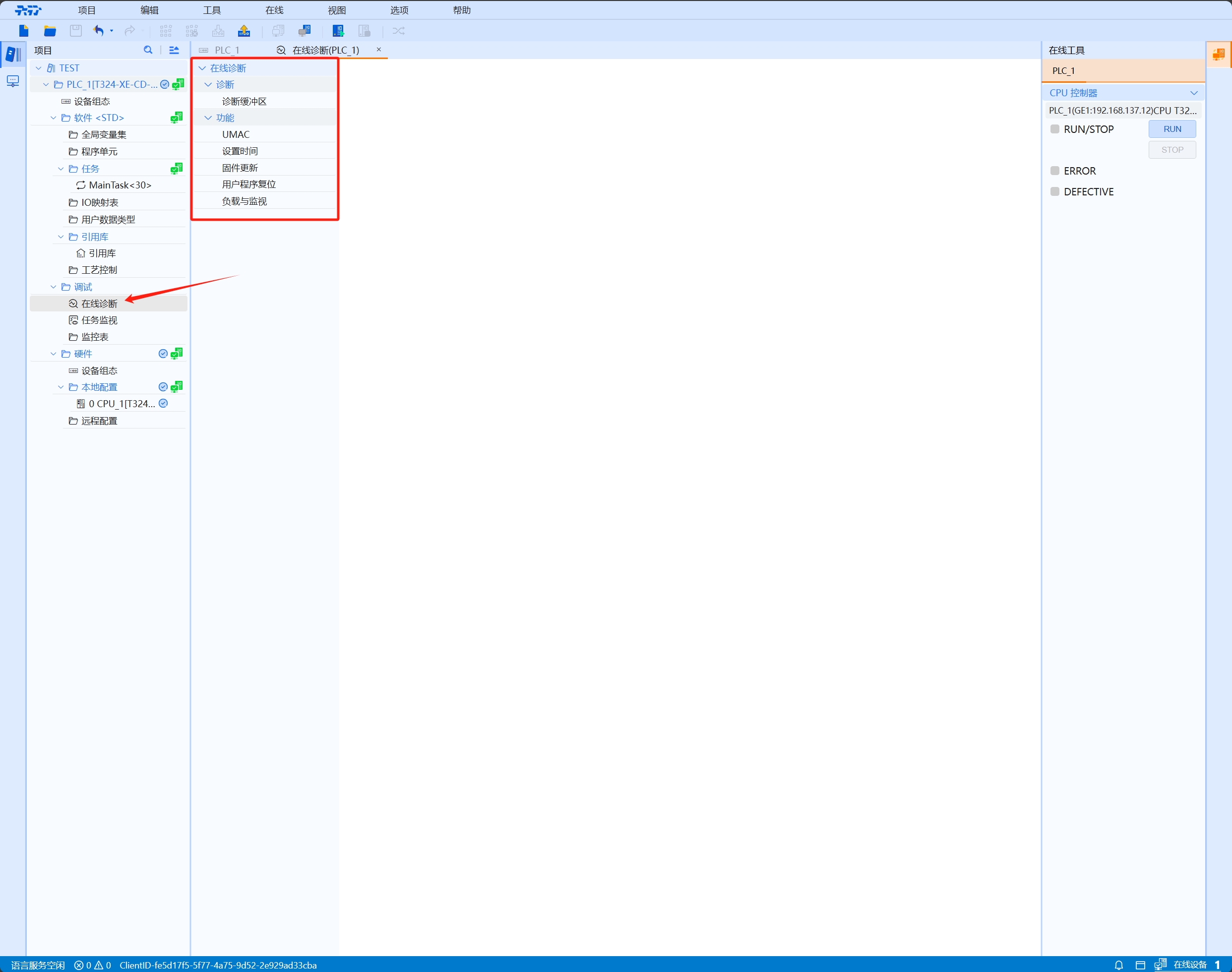

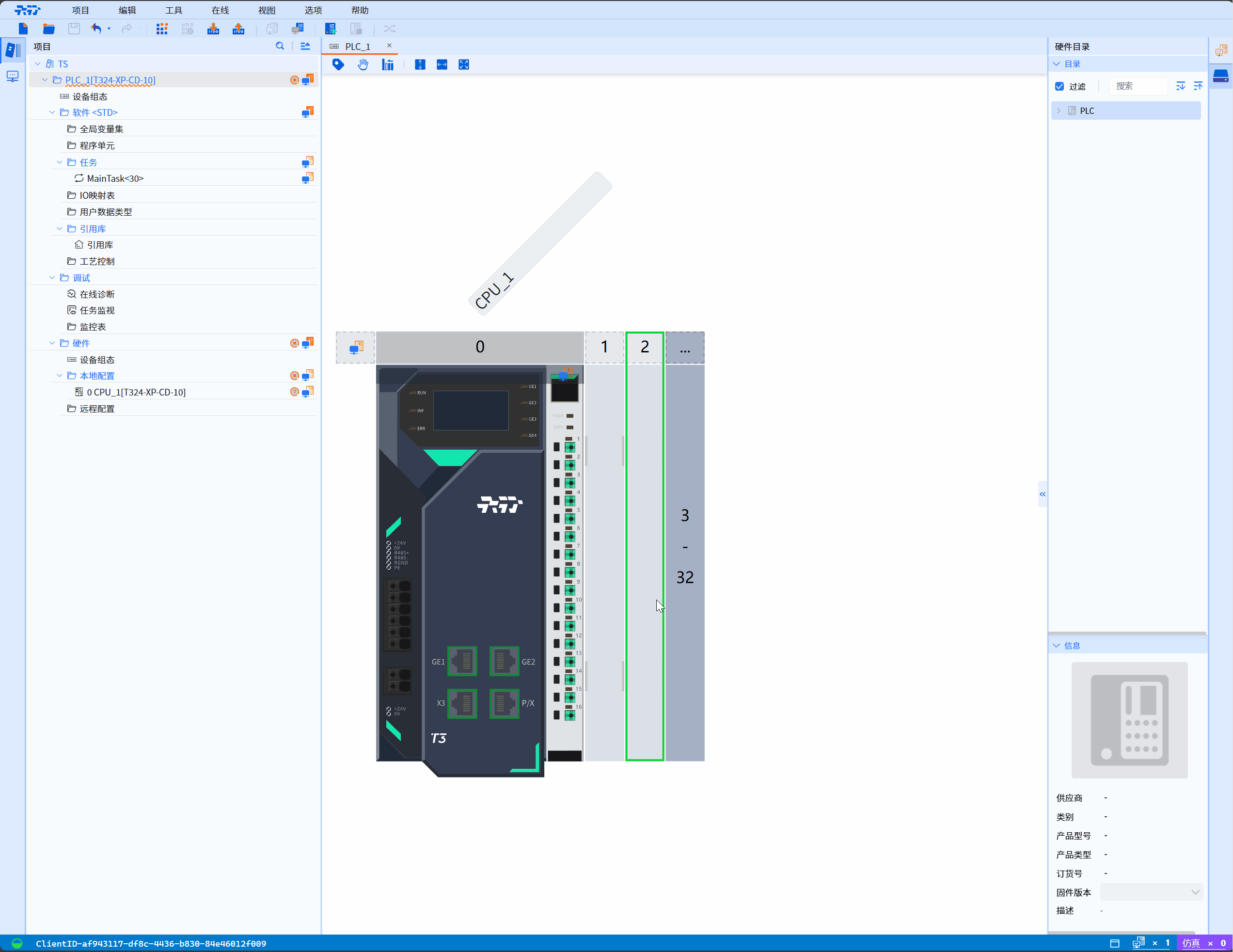

  • 在项目树中找到调试>在线诊断，双击在线诊断打开在线功能 图片alt

9.1.2.2 用户在线功能​

  • 用户在线功能为用户提供了时间设置、固件更新、用户程序复位操作和管理手段，使用户能够管理和维护系统，提高了系统的可用性和管理效率

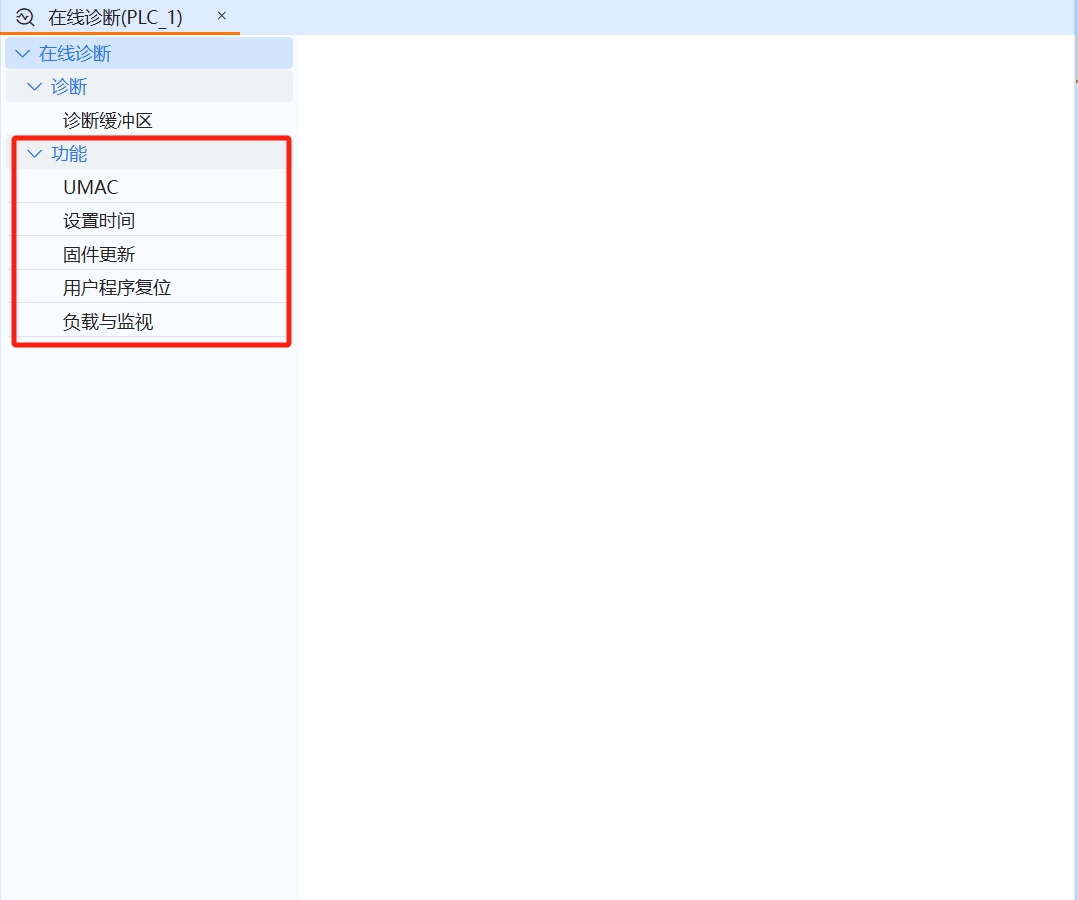

此图为用户在线功能

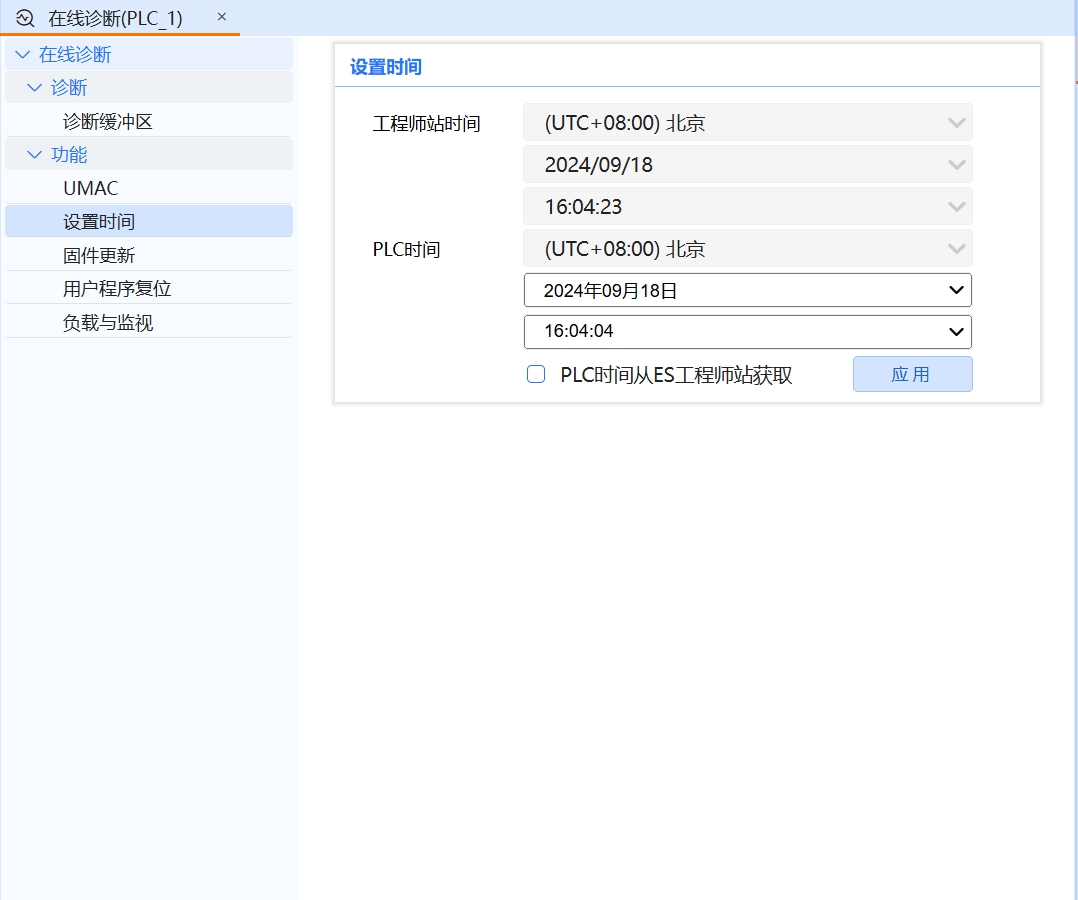

9.1.2.2.1 设置时间​

此图为设置时间

设置时间的作用​

    1. 控制系统同步 时钟同步：工程师站时间作为整个控制系统的基准时间，对于确保系统中各个设备、组件之间的时间一致性至关重要。通过工程师站时间的同步，可以确保控制系统内各节点的数据记录、事件触发等操作都在统一的时间框架下进行，从而避免时间差异导致的数据混乱或操作失误。 时间服务器同步：在某些高级应用中，工程师站还会通过网络授时软件从外部时间服务器（如GPS时间服务器）获取准确时间，以确保工程师站时间与全球标准时间同步。这样做不仅提高了时间的准确性，还有助于跨地域、跨系统的数据整合与分析。
    1. 数据记录与分析 实时数据采集：工程师站能够实时采集生产过程中的各种数据（如温度、压力、流量等），并将这些数据与时间戳关联起来进行存储。准确的时间戳对于后续的数据分析、故障诊断和性能优化具有重要意义。 历史数据追溯：在需要对生产过程进行历史回顾或性能分析时，工程师站提供的时间信息使得历史数据可以按照时间顺序进行精确追溯，帮助工程师快速定位问题、分析原因并制定改进措施。
    1. 事件触发与报警 事件触发机制：在工业自动化系统中，许多操作或响应是基于时间触发的（如定时巡检、周期性维护等）。工程师站时间作为这些时间触发机制的基础，确保了操作的准确性和及时性。 报警功能：当系统检测到异常情况（如设备故障、参数超限等）时，工程师站会根据预设的时间规则和逻辑生成报警信息，并通过时间戳记录报警发生的确切时间。这对于快速响应故障、减少停机时间和降低损失具有重要意义。

PLC时间从ES工程师站获取​

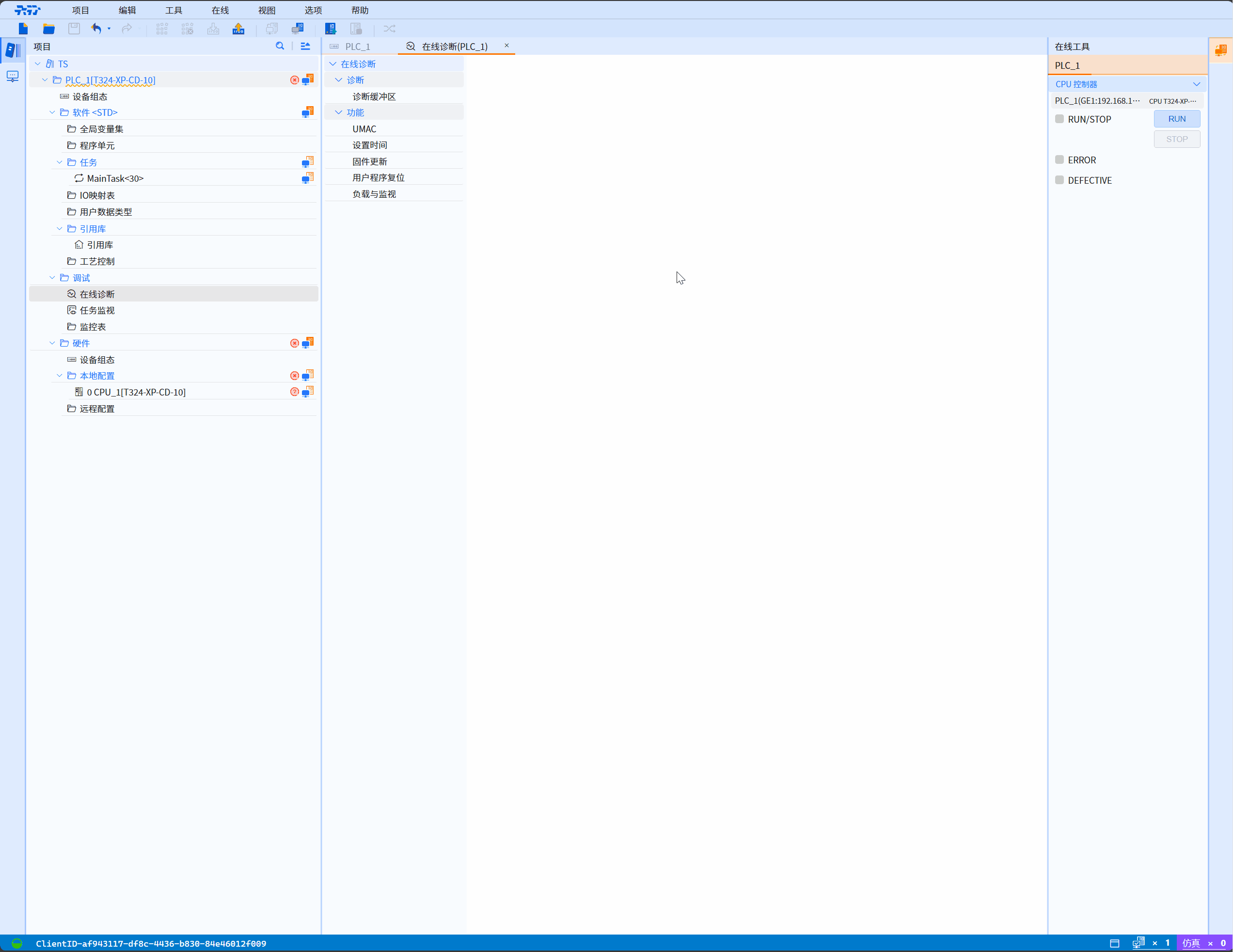

  • 勾选PLC时间从ES工程师站获取选项框并点击应用按钮可使PLC与工程师站时间同步 图片alt

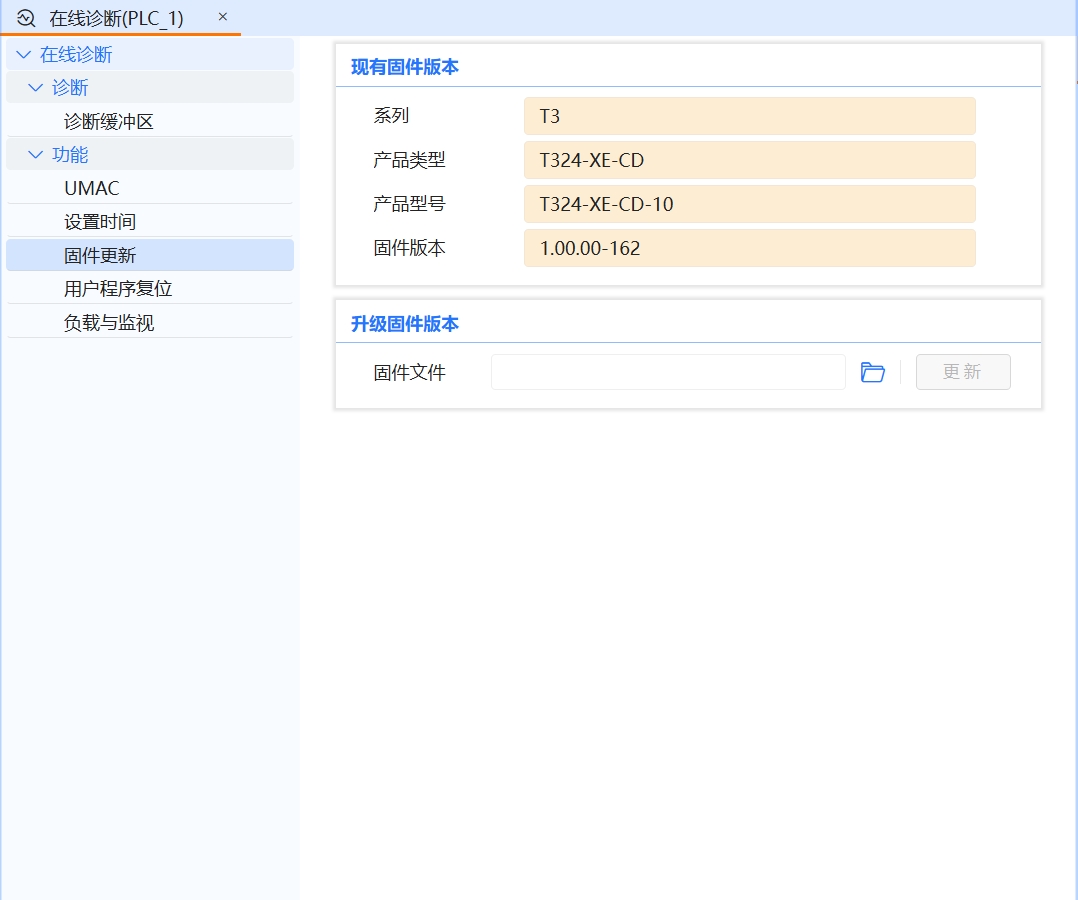

9.1.2.2.2 固件更新​

此图为固件更新
  • 固件更新是为了让设备能够持续提供最新、最稳定、最安全的性能。通过固件更新，可以修复设备存在的漏洞和缺陷，提高设备的安全性和稳定性。固件更新还可以增加新的功能、优化设备性能，提升用户体验。

现有固件版本​

  • 系列:用于区分PLC设备的结构、控制规模、功能等，例如T3系列
  • 产品型号：设备的标识符，用于区分同一产品系列中不同配置、功能或规格的产品，例如T320-EC
  • 硬件型号： 硬件型号是指设备的硬件版本号，是硬件产品的一种标识方式，能够帮助用户、制造商和维修人员识别和理解特定设备的具体配置和版本，例如：xxxx-T320-EC-xxxx
  • 固件版本：设备内部软件（固件）当前的版本，用于标识设备的软件状态,例如：1.00
  • 升级固件版本
  • 固件文件：此处可选择需要升级的固件文件，并点击更新按钮以更行设备固件

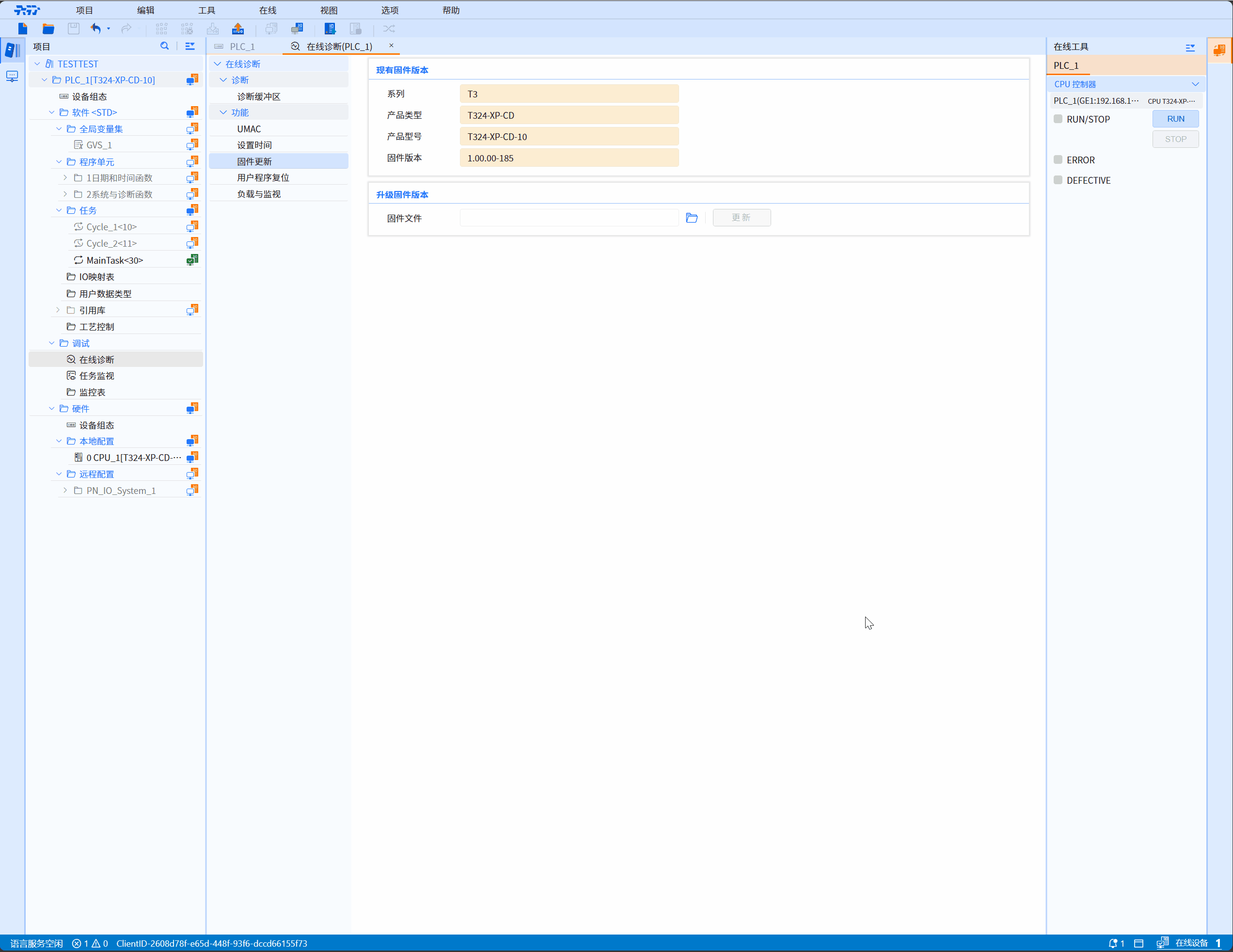

固件更新操作​

  • 点击升级固件版本中的文件夹图标按钮打开文件目录，选择目标固件文件，点击更新按钮后会开始解析固件文件，解析完成后会显示目标固件版本信息和当前设备固件版本信息的比较，点击确认按钮后开始更新固件版本，更新固件完成后设备会自动重启，断开连接后会自动尝试恢复连接

alt text

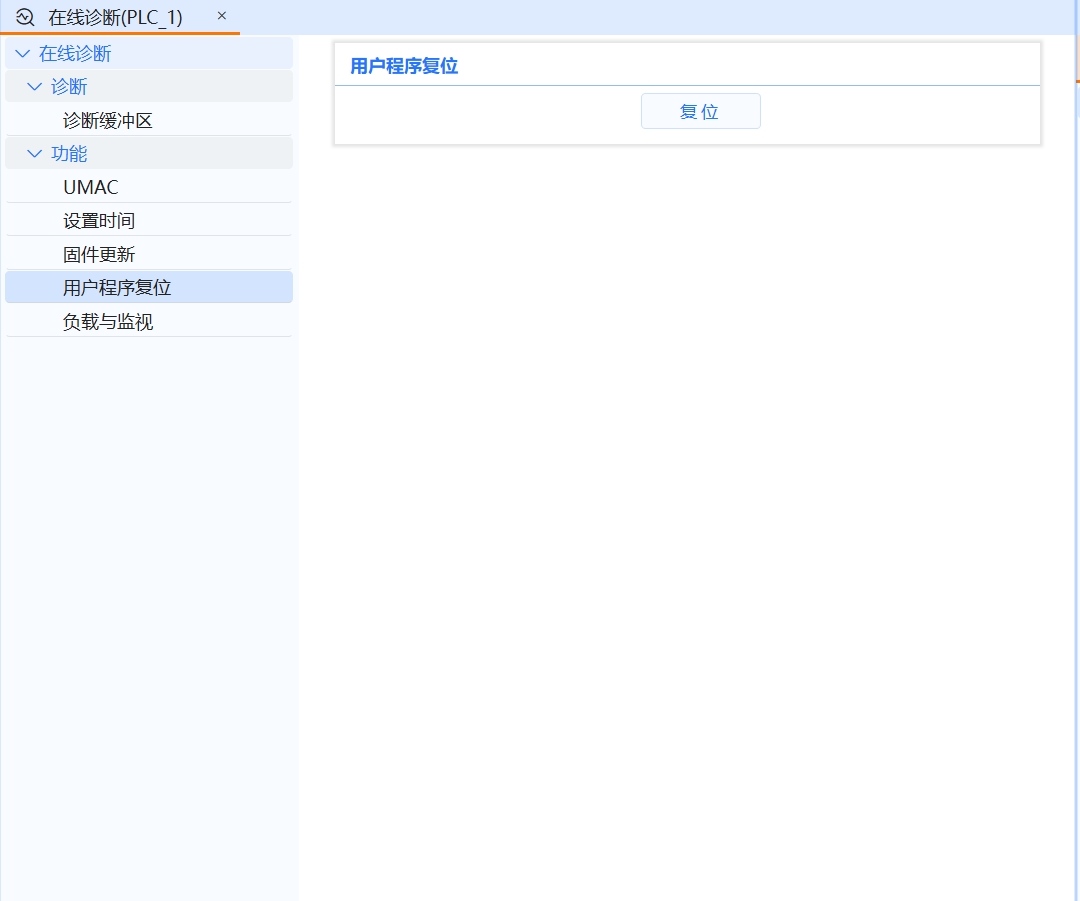

9.1.2.2.3 用户程序复位​

此图为用户程序复位窗口
  • 用户程序复位功能会将SD卡上的用户程序及retain变量清空。IP地址、admin密码、诊断缓冲区维持不变。复位过程中下位机将停止运行并断开连接。

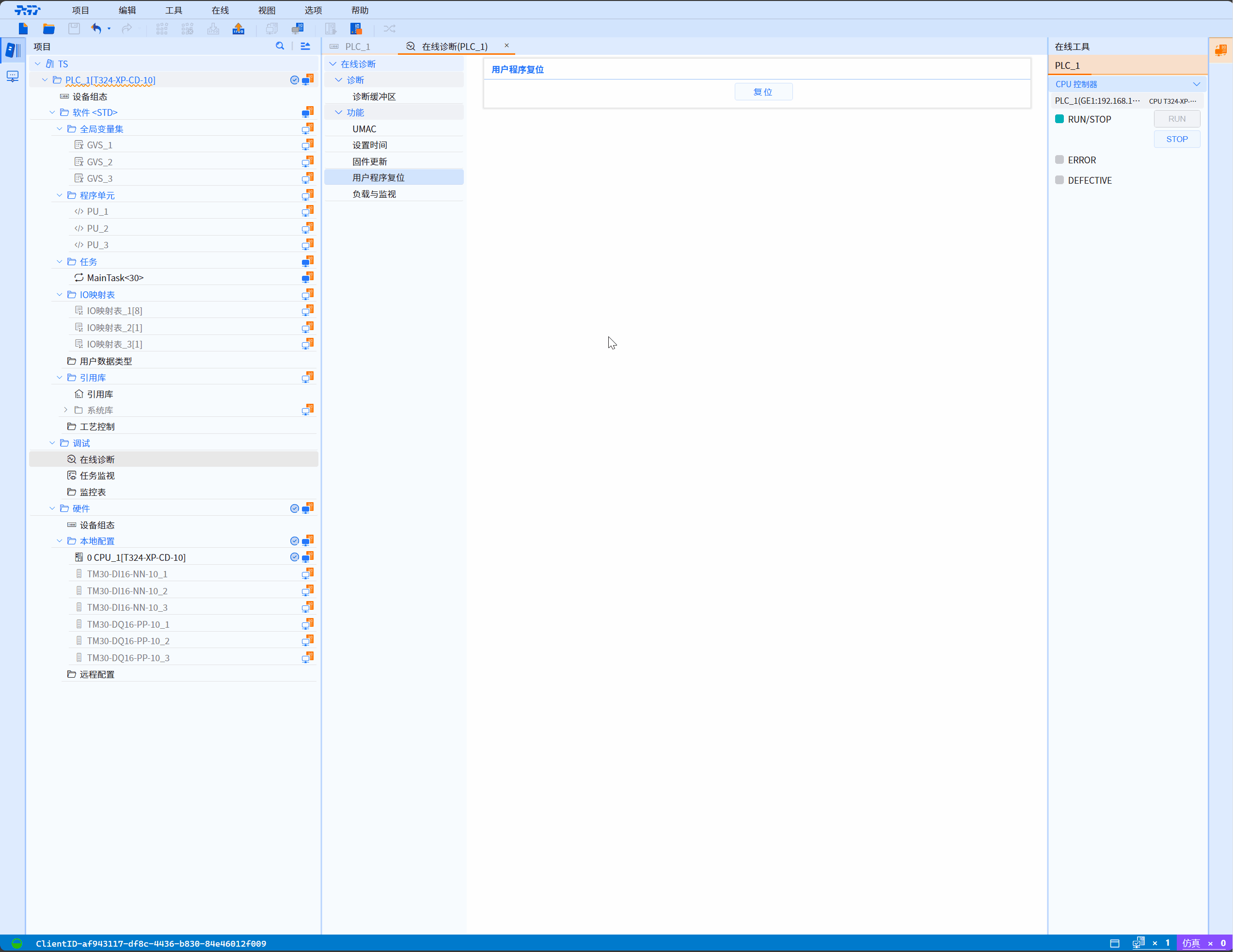

用户程序复位操作​

  • 点击复位按钮，在用户程序复位窗口中点击确认按钮，等待复位过程，完成用户程序复位操作 图片alt

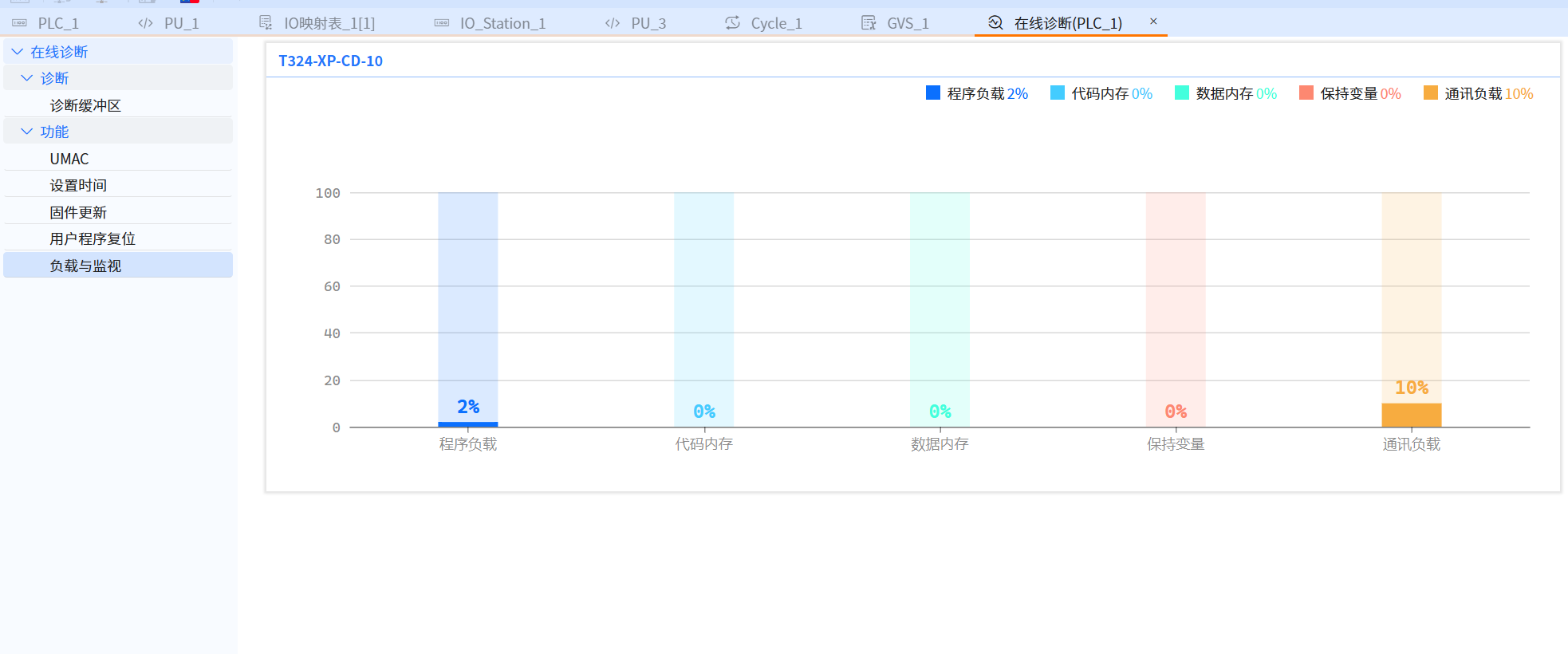

9.1.2.3 负载与监视​

  • 在PLC的负载与监视中显示了PRG（程序）、CODE MEM（代码内存）、DATA MEM（数据内存）、RETAIN MEM（保持变量内存） 、COMM（通信） 五个方面的负载情况。通过对这些方面的监视，可以确保PLC系统的稳定运行，提高自动化系统的性能和可靠性。

alt text
