6.1.3.4.6 求模

功能​

求模（返回除法的余数）,将输入IN1的值除以输入IN2的值，并通过输出OUT查询余数。

LD图形​

alt text

参数说明​

接口变量声明数据类型说明
IN1Var_InputANY_INT被除数
IN2Var_InputANY_INT除数
OUTVar_OutputANY_INT余数

示例​

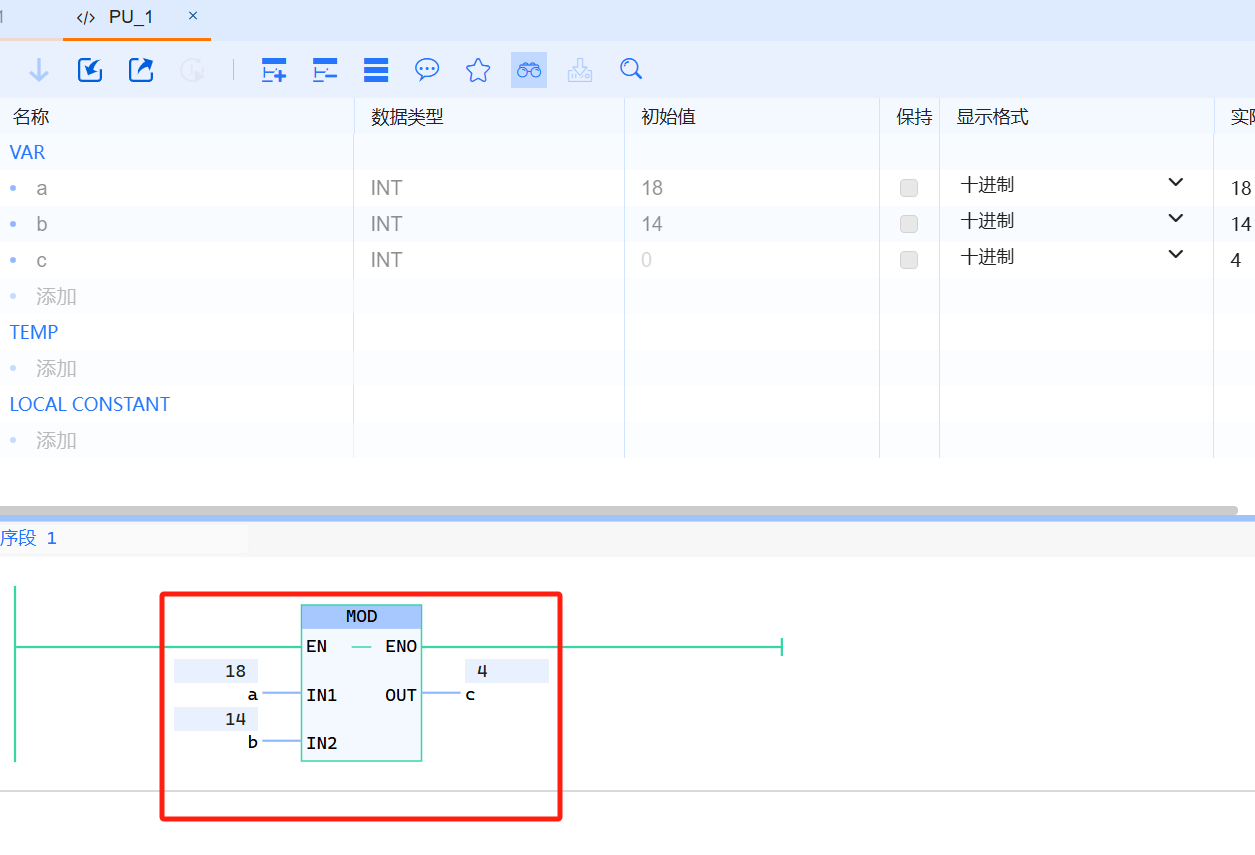

通过MOD的指令使用变量a除以变量b得出变量c，如下图所示：定义了三个INT类型的变量，通过编译下载执行MOD指令，实现变量c为a,b变量的余数。

alt text

注意
  • 对MOD功能求值的结果应等同于下列ST语句的执行：
IF(IN2 = 0) THEN
    OUT := 0;
ELSE
    OUT := IN1 - (IN1 / IN2) * IN2;
END_IF
