6.1.3.5.4 求反码运算

功能

将IN1的值按二进制位进行“求反”运算，并将结果在OUT输出。

LD图形

参数说明

接口变量	声明	数据类型	说明
IN	Var_Input	ANY_BIT	操作数
OUT	Var_Output	ANY_BIT	输出结果

注意

• ANY_BIT数据类型包括BYTE、WORD、DWORD、LWORD。

• ST语言运算符：NOT

示例

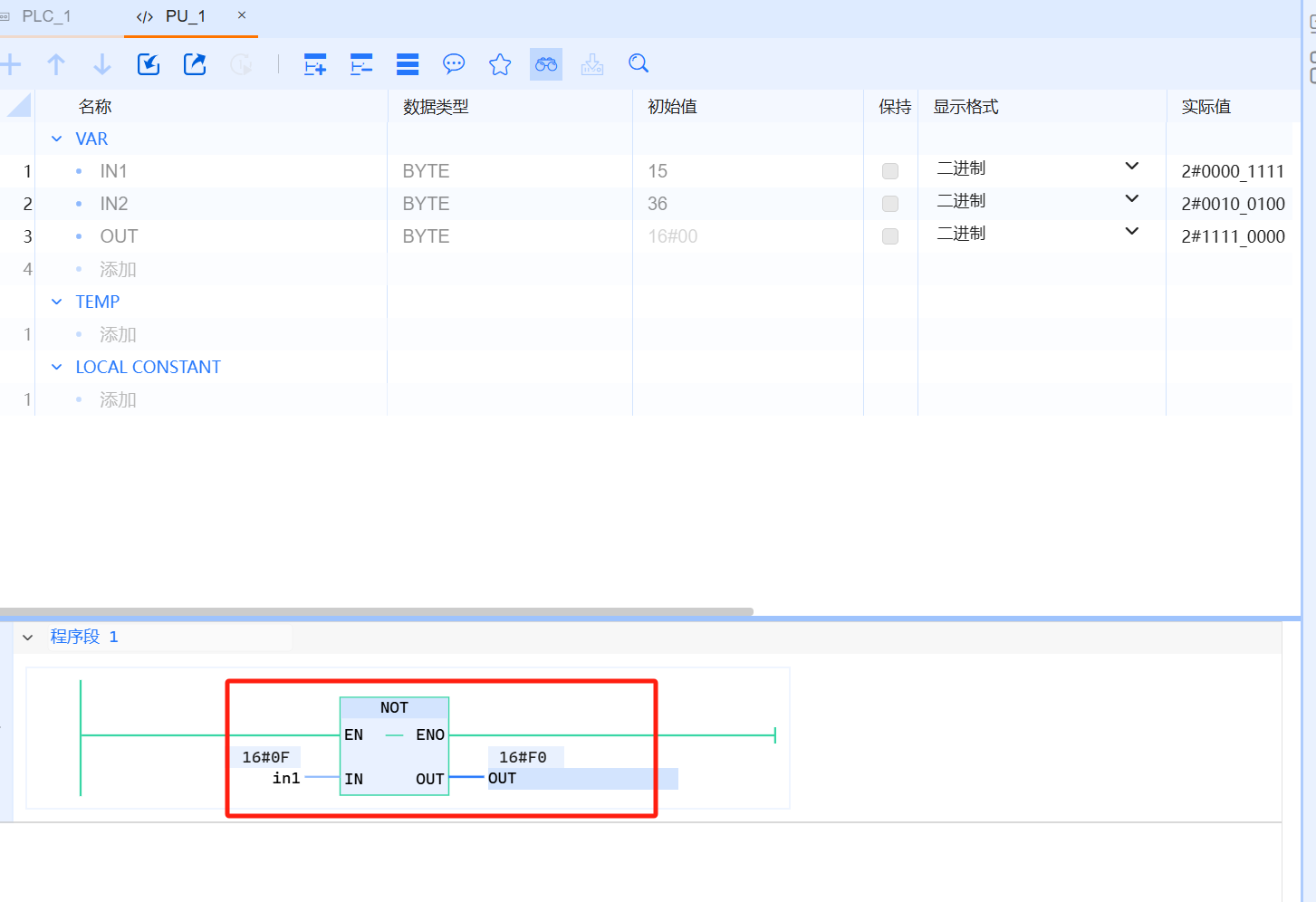

可对逻辑运算结果的信号状态进行取反。可以在任何地方使用取反.如下图所示15取反后结果为240

操作数	值
IN1	0000 1111
OUT	1111 0000
