7.6.5 组合BYTE为DWORD

功能​

实现将4个BYTE输入量组合为一个DWORD返回值

LD图形​

alt text

参数说明​

接口变量声明类型说明
HH_ByteVar_InputBYTE赋给WORD返回值的HH_BYTE
HL_ByteVar_InputBYTE赋给WORD返回值的HL_BYTE
LH_ByteVar_InputBYTE赋给WORD返回值的LH_BYTE
LL_ByteVar_InputBYTE赋给WORD返回值的LL_BYTE
函数名称返回值WORD转换后的结果

示例​

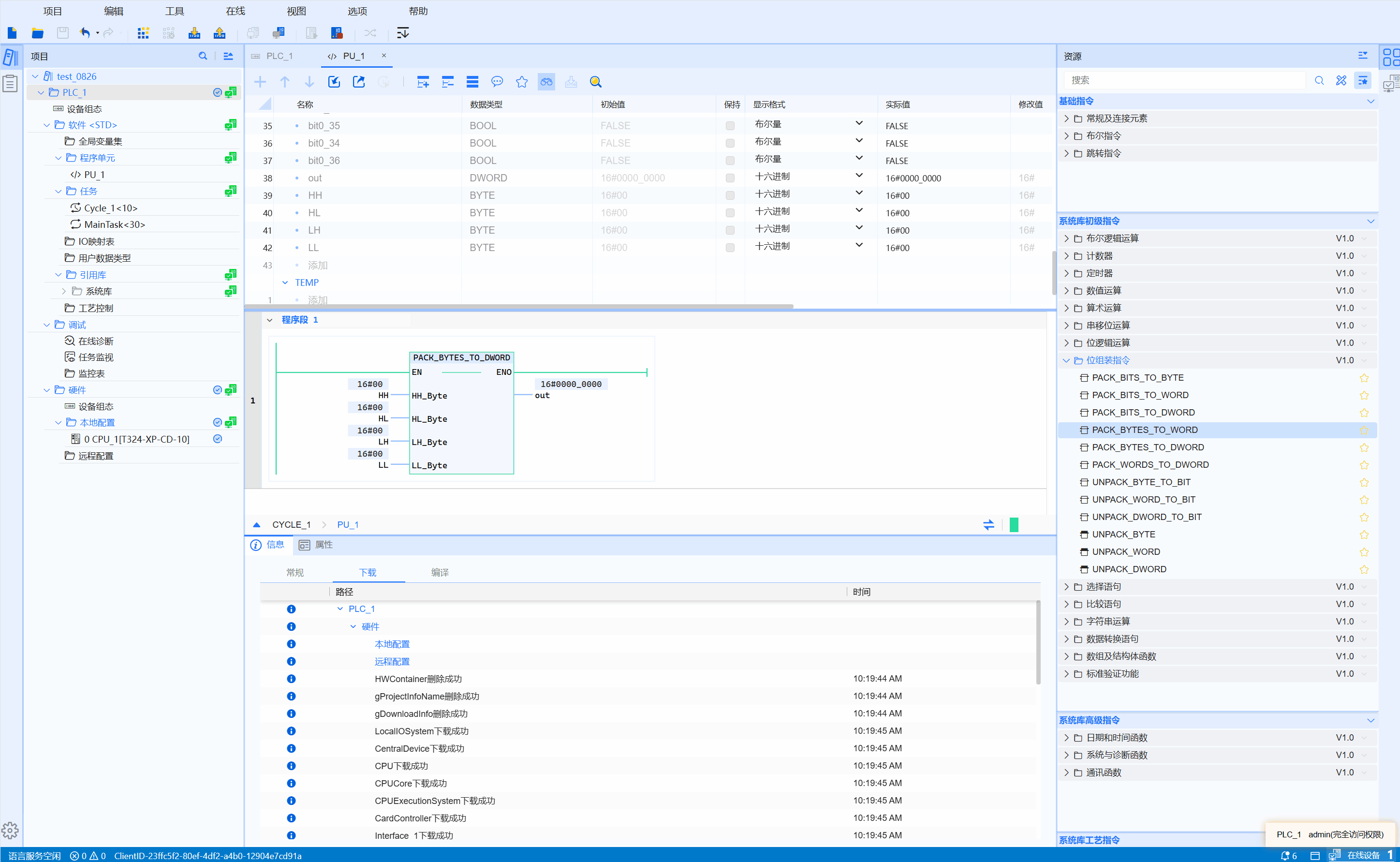

  • LD示例动图如下：

alt text

  • ST示例如下代码所示：
OUT:=PACK_BYTES_TO_DWORD(
    HH_Byte:=hhVar,
    HL_Byte:=hlVar,
    LH_Byte:=lhVar,
    LL_Byte:=llVar
    );
