7.6.11 把WORD拆解成BYTE和BIT

功能

实现将1个WORD输入量拆解输出为2个BYTE和16个BOOL

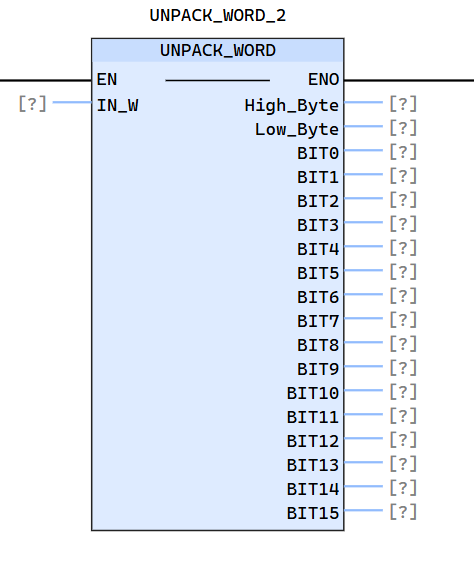

LD图形

参数说明

接口变量	声明	类型	说明
IN_W	Var_Input	WORD	WORD输入量
High_Byte	Var_Output	BYTE	取值输入WORD的高位BYTE
Low_Byte	Var_Output	BYTE	取值输入WORD的低位BYTE
BIT0	Var_Output	BOOL	取值输入BYTE的bit0
BIT1	Var_Output	BOOL	取值输入BYTE的bit1
BIT2	Var_Output	BOOL	取值输入BYTE的bit2
BIT3	Var_Output	BOOL	取值输入BYTE的bit3
BIT4	Var_Output	BOOL	取值输入BYTE的bit4
BIT5	Var_Output	BOOL	取值输入BYTE的bit5
BIT6	Var_Output	BOOL	取值输入BYTE的bit6
BIT7	Var_Output	BOOL	取值输入BYTE的bit7

示例

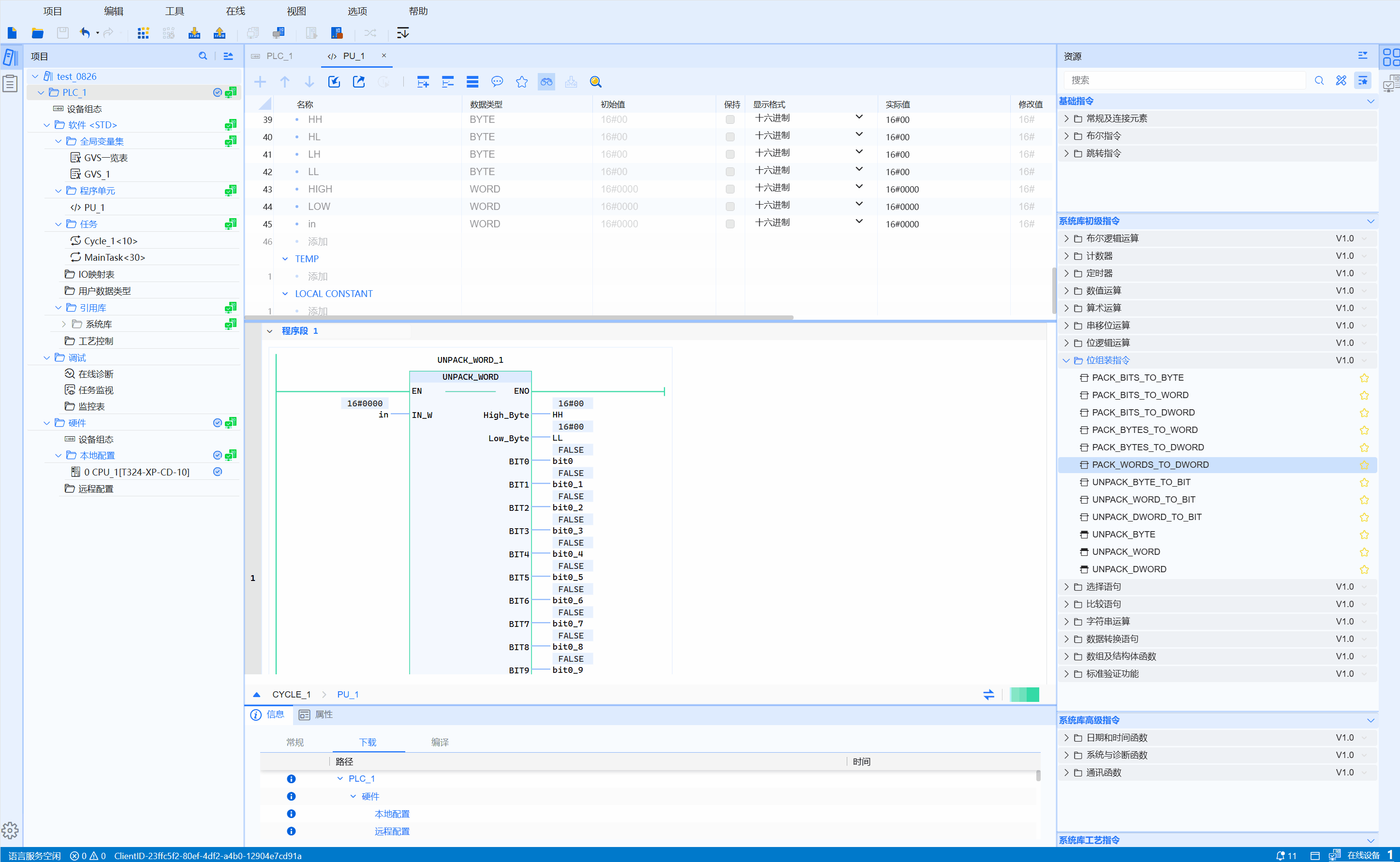

• LD示例动图如下：

• ST示例如下代码所示：

UNPACK_WORD_1(
    IN_W:=IN1,
    High_Byte=>hVar,
    Low_Byte=>lVar,
    BIT0=>bVar0,
    BIT1=>bVar1,
    BIT2=>bVar2,
    BIT3=>bVar3,
    BIT4=>bVar4,
    BIT5=>bVar5,
    BIT6=>bVar6,
    BIT7=>bVar7,
    BIT8=>bVar8,
    BIT9=>bVar9,
    BIT10=>bVar10,
    BIT11=>bVar11,
    BIT12=>bVar12,
    BIT13=>bVar13,
    BIT14=>bVar14,
    BIT15=>bVar15
);
