7.6.10 把BYTE拆解成BIT

功能

实现将1个BYTE输入量拆解输出为8个BOOL的输出量

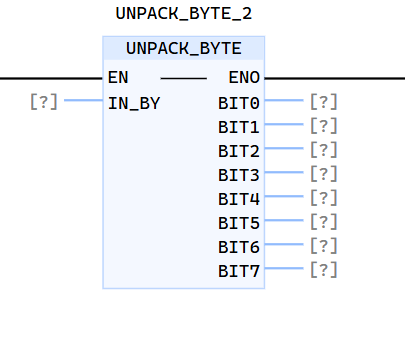

LD图形

参数说明

接口变量	声明	类型	说明
IN_BY	Var_Input	BYTE	BYTE输入量
BIT0	Var_Output	BOOL	取值输入BYTE的bit0
BIT1	Var_Output	BOOL	取值输入BYTE的bit1
BIT2	Var_Output	BOOL	取值输入BYTE的bit2
BIT3	Var_Output	BOOL	取值输入BYTE的bit3
BIT4	Var_Output	BOOL	取值输入BYTE的bit4
BIT5	Var_Output	BOOL	取值输入BYTE的bit5
BIT6	Var_Output	BOOL	取值输入BYTE的bit6
BIT7	Var_Output	BOOL	取值输入BYTE的bit7

示例

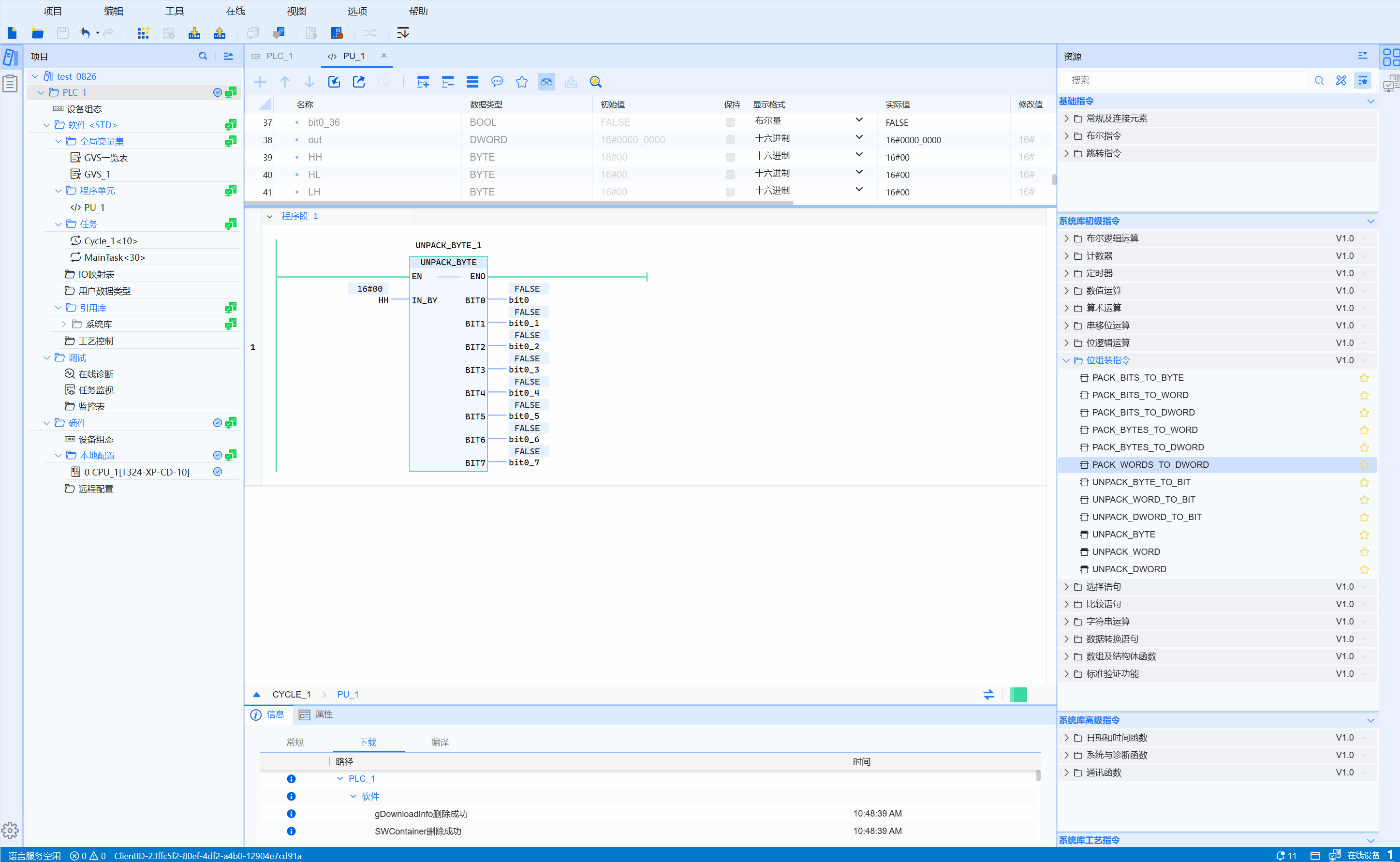

• LD示例动图如下：

• ST示例如下代码所示：

UNPACK_BYTE_1(
    IN_BY:=IN1,
    BIT0=>bVar0,
    BIT1=>bVar1,
    BIT2=>bVar2,
    BIT3=>bVar3,
    BIT4=>bVar4,
    BIT5=>bVar5,
    BIT6=>bVar6,
    BIT7=>bVar7
);
