7.14.2 读取系统时钟状态

功能​

使用该指令可以读取系统时钟状态并输出，同时返回该指令的执行状态。

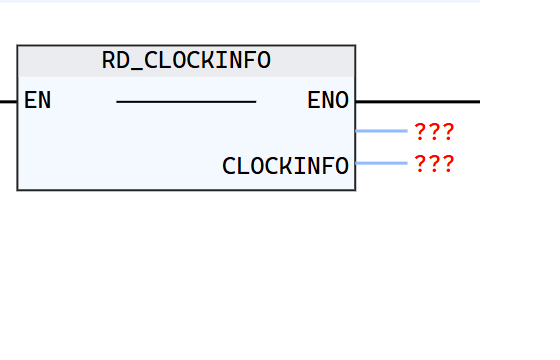

LD图形​

RD_CLOCKINFO

参数说明​

接口变量声明数据类型说明
RD_CLOCKINFO返回值INT返回指令状态
CLOCKINFOOut_PutWORD内部CPU时钟的状态

内部CPU时钟状态说明：

  • Bit0：有关时间同步是否丢失的信息
    • Bit0 = 1：一个或多个时间同步丢失。
    • Bit0 = 0：时间同步未丢失。

​ 在以下情况下，Bit0 将复位为0：没有启动时间同步，或CPU重新启动后，或设置时间后

  • Bit1 = 1：已经启用时间同步。

  • Bit2：有关当前激活夏令时或标准时的信息

    • Bit2 =1：激活夏令时

    • Bit2 =0：激活标准时

  • Bit3到 Bit15: 0 (预留)

返回值：RD_CLOCKINFO (...)

返回指令状态（W#16#....）

返回指令状态说明：

  • 0000 无错误。
  • FF00 无法读取系统时钟状态。
  • 在程序编辑器中，错误代码可显示为整数或十六进制。

示例​

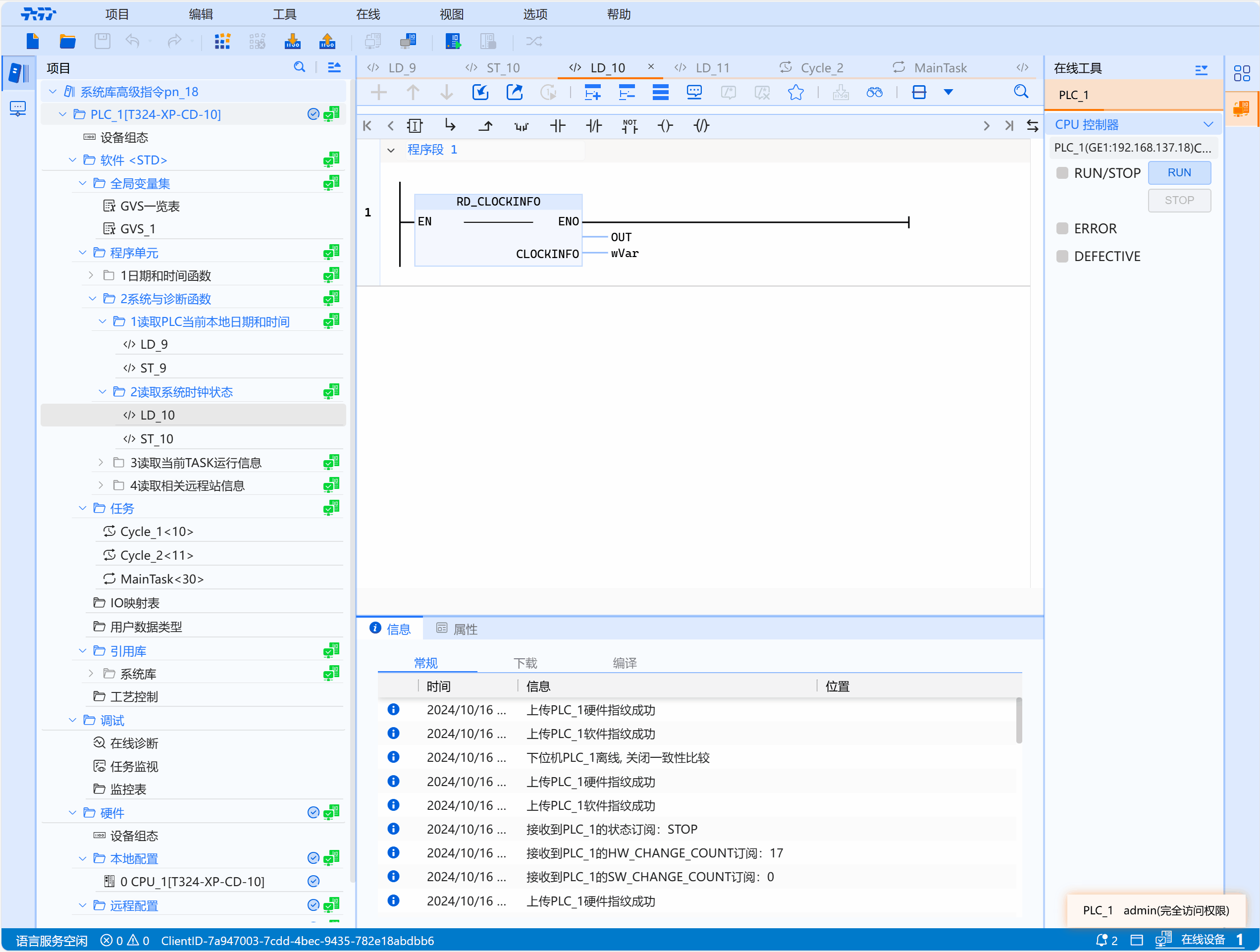

  • LD示例如下动图所示：

RD_CLOCKINFO_GIF

  • ST示例如下代码所示：
定义参考
Out:INT;
Word1:WORD;

代码实现：
OUT2:=RD_CLOCKINFO(CLOCKINFO=>Word1);
