7.14.4 读取相关远程站信息

功能

输入控制参数REQ和远程站的硬件识别编码HWID_CODE，若REQ为1，启动信息读操作，获取远程站信息（指令执行过程状态，指令执行错误状态，远程站的状态参数）。

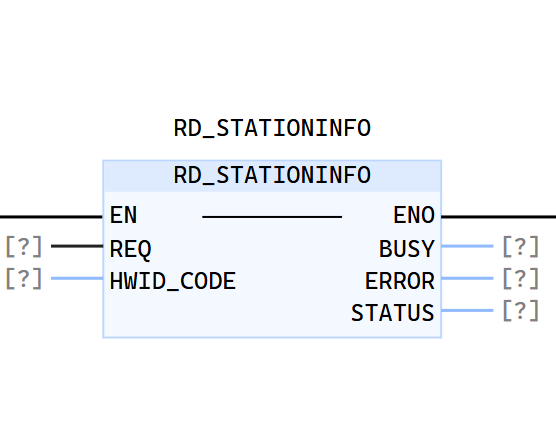

LD图形

参数说明

接口变量	声明	数据类型	说明
REQ	In_Put	BOOL	控制参数Request 使用REQ = "1"启动信息读操作。
HWID_CODE	In_Put	LWORD	远程站的硬件识别编码。 该编号源自项目树远程IO站的属性。
BUSY	Out_Put	BOOL	指令执行过程状态，“0”：指令执行完成，“1”指令的执行尚未完成。
ERROR	Out_Put	BOOL	指令执行错误状态，“0”：无错误，“1”指令执行过程中发生错误。
STATUS	Out_Put	INT	远程站的状态参数， “0”: 远程站状态正常，“FF01" : 远程站无法访问，”FF02": 远程站存在模块故障。

示例

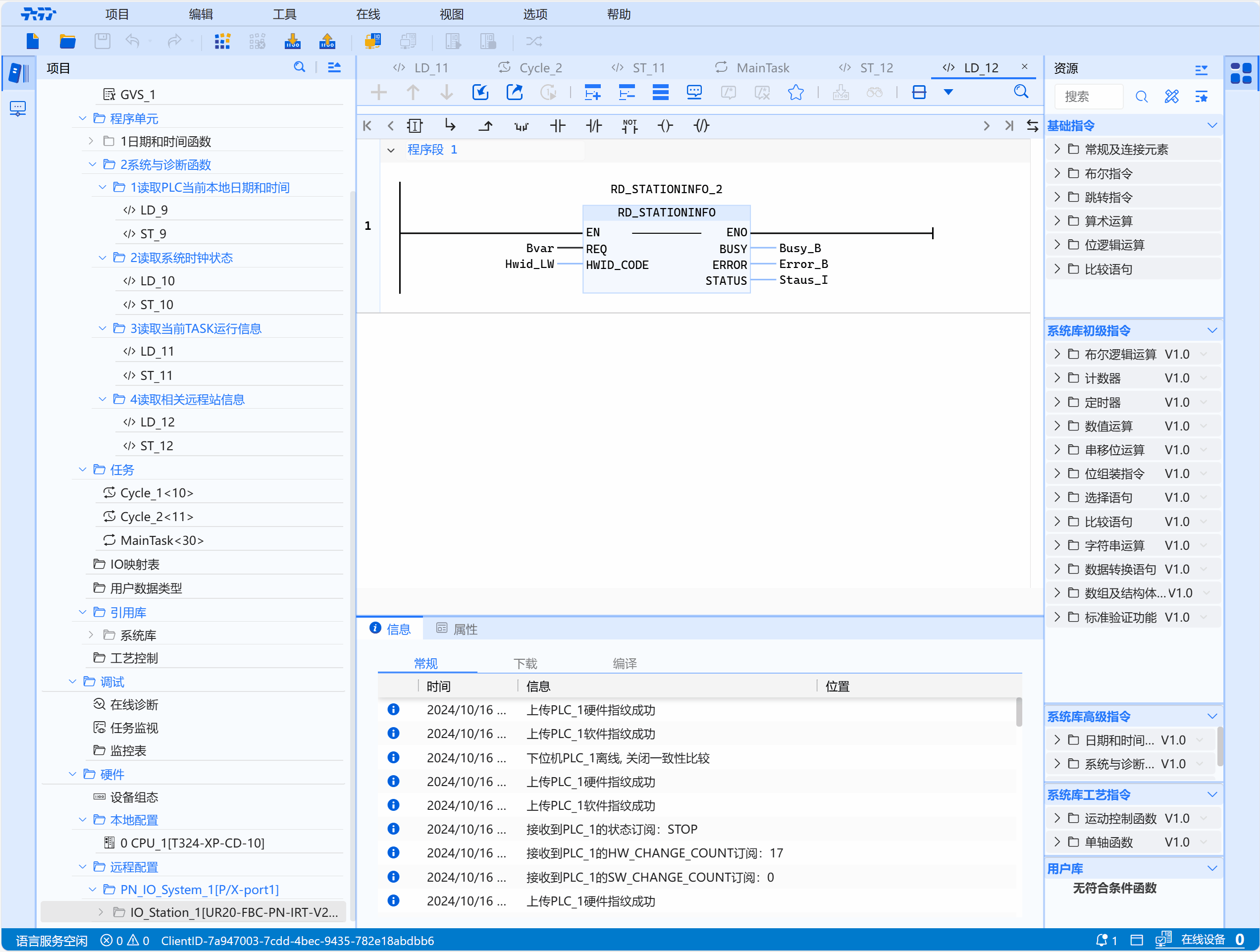

• LD示例如下动图所示：

• ST示例如下代码所示：

定义参考：
Bvar:BOOL;
Hwid_LW:LWORD;
Busy_B:BOOL;
Error_B:BOOL;
Staus_I:int;

代码实现：
RD_STATIONINFO_1(
    REQ:=bvar,
    HWID_CODE:=Hwid_LW,
    BUSY=>busy_B,
    ERROR=>Error_B,
    STATUS=>Staus_I
);
