8.3 监控表

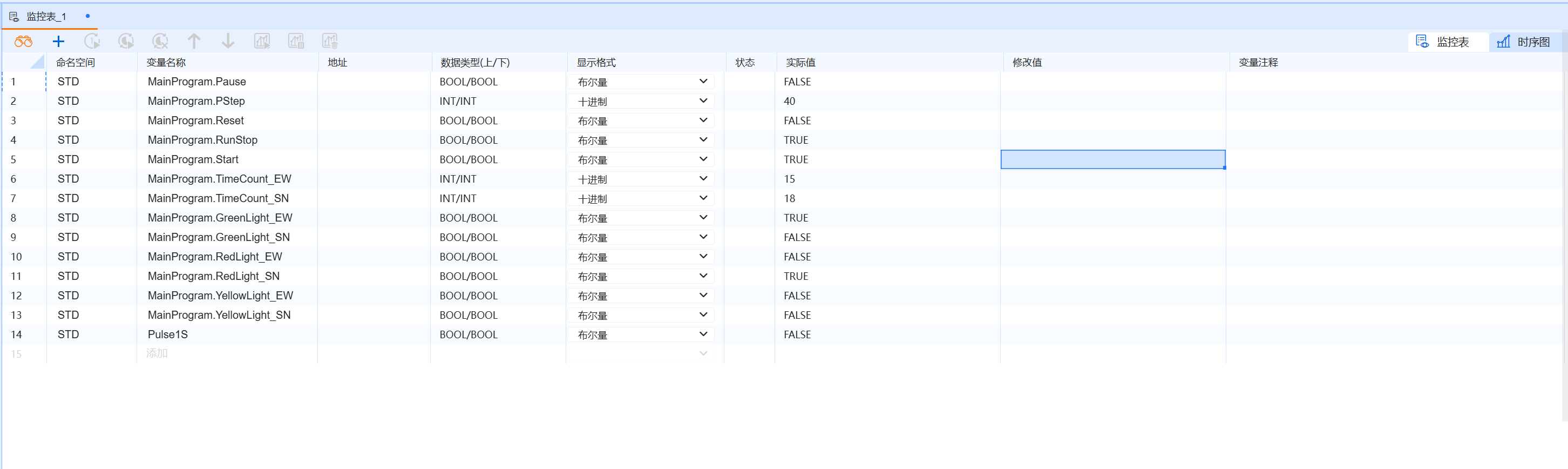

  • 监控表在调试过程中实时监控和修改PLC中的变量值，包括支持多种变量类型，并可创建多个监控表以满足不同的调试需求，是调试PLC程序的重要工具 图片alt

8.3.1 添加监控表​

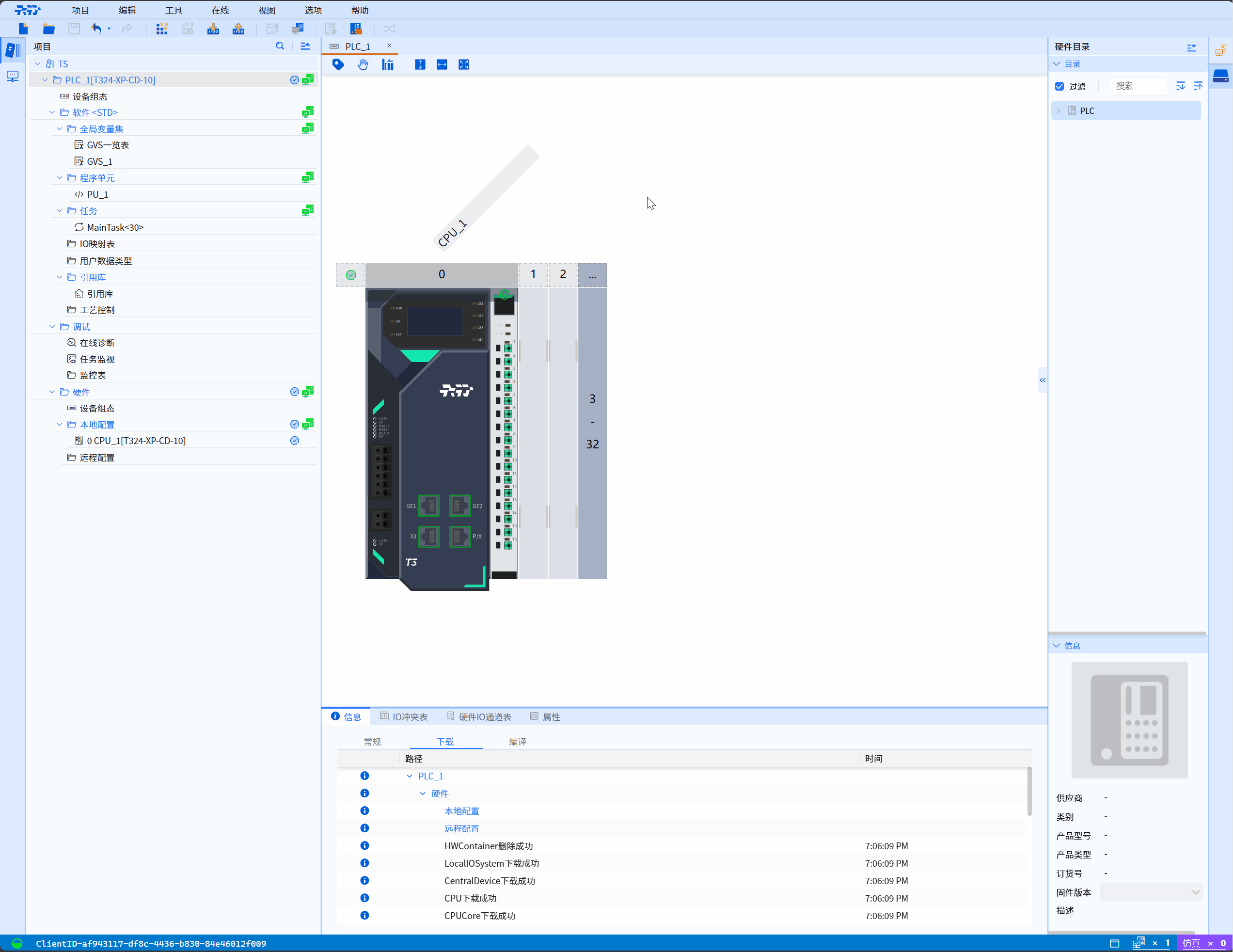

  • 在项目树中鼠标右键点击监控表
  • 在子菜单中点击添加监控表，完成监控表的添加 图片alt

8.3.2添加变量​

8.3.2.1 直接添加变量​

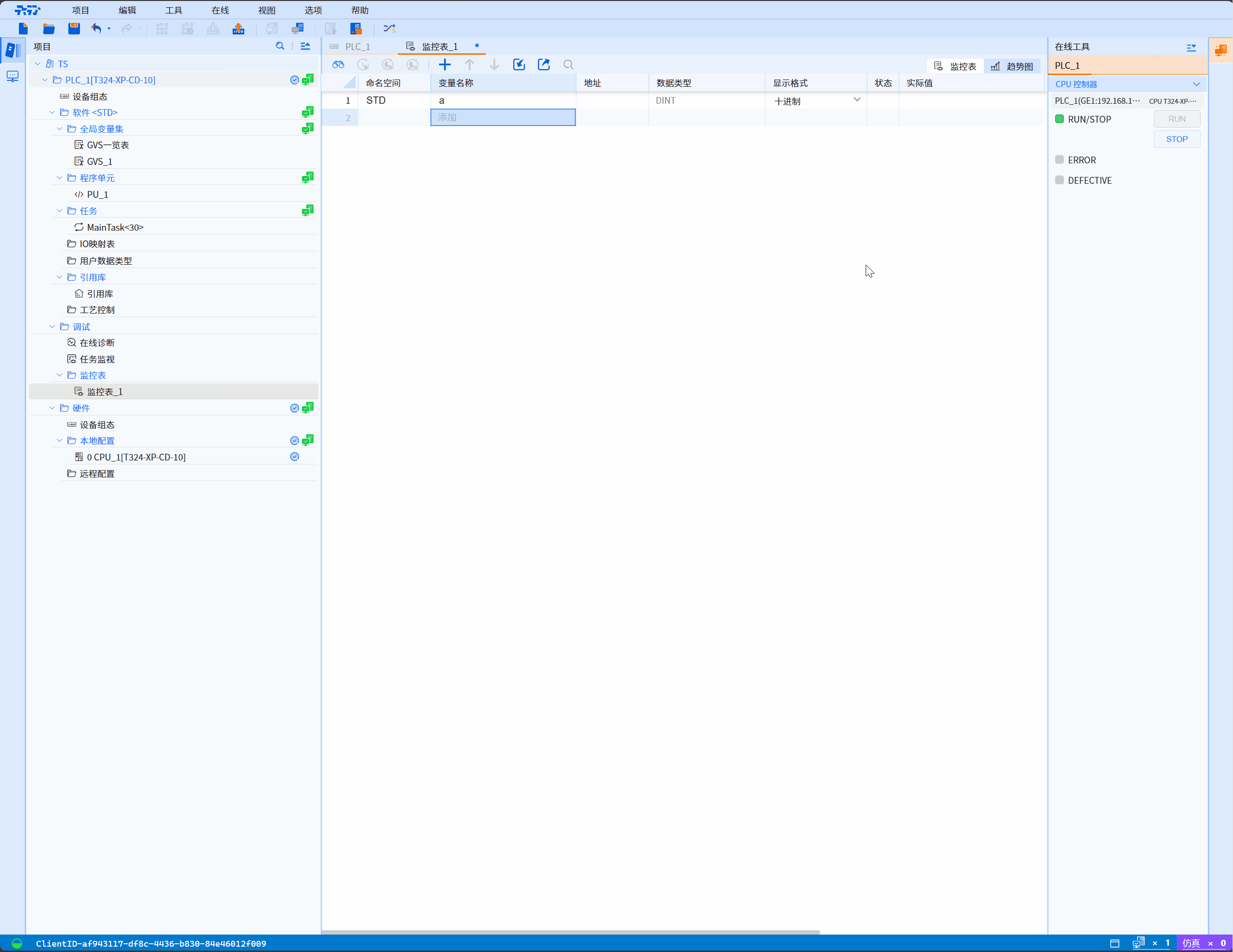

  • 直接点击监控表的变量名称列的添加
  • 在提示框中点击要添加的变量，完成变量添加 图片alt

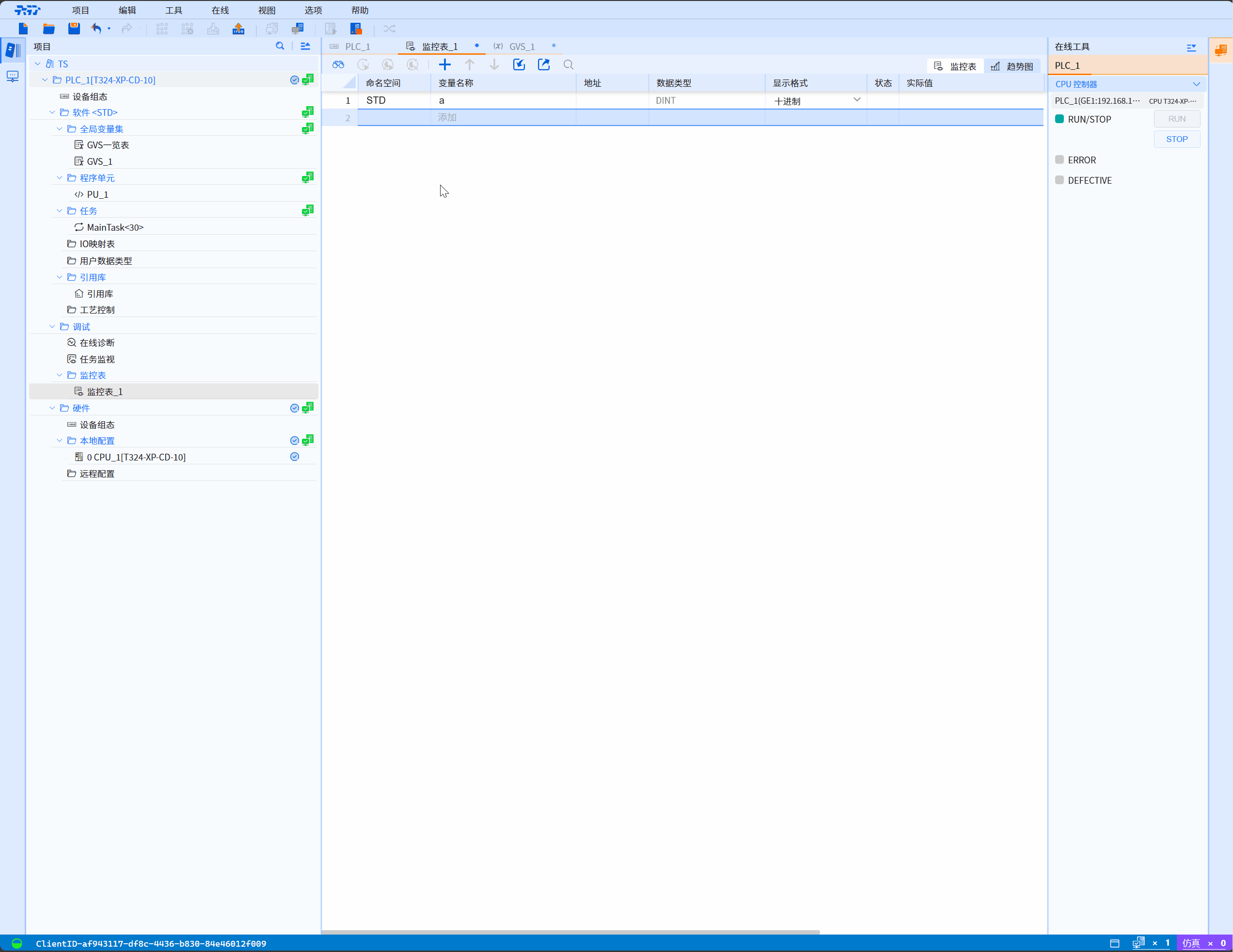

8.3.2.2 先添加表格，再添加变量​

  • 点击监控表的添加行图标
  • 在点击新加行的变量名称对应框
  • 在提示框中点击要添加的变量，完成变量添加 图片alt

8.3.2.3 批量添加GVS中变量​

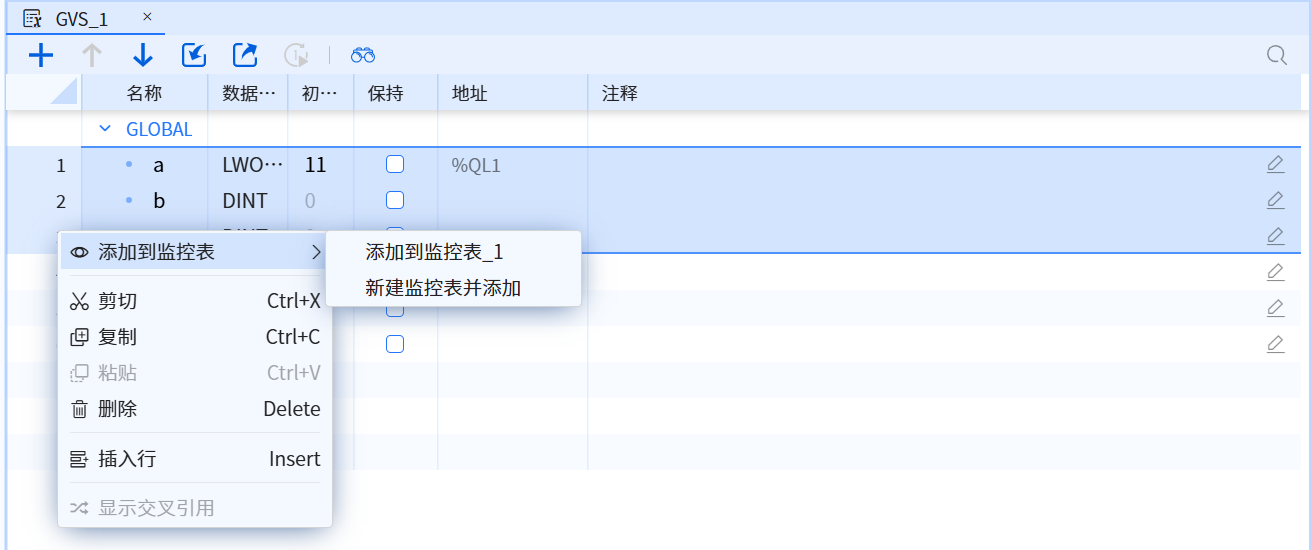

  • 多选GVS变量表中的变量
  • 右键添加到就监控表，此时可选择新建监控表或添加到现有监控表，如下图所示

alt text

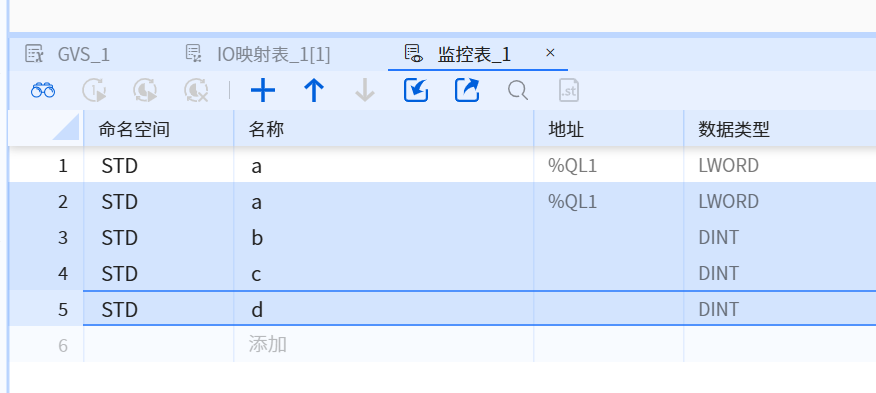

  • 添加完成后，监控表内容如下图所示

alt text

8.3.3 监控变量​

前提

所监控变量已下载到PLC运行

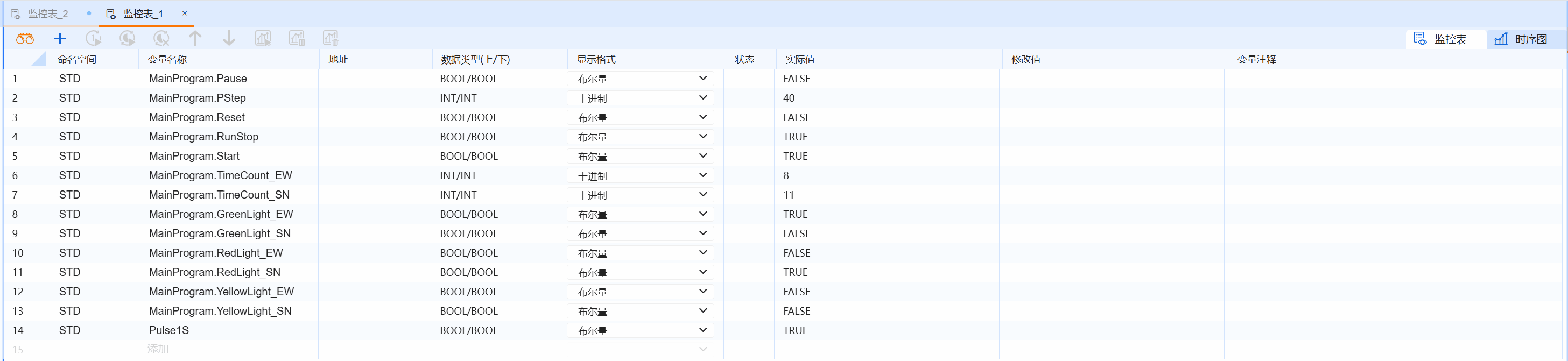

  • 点击监控表的监视图标，成功监控变量 图片alt

8.3.4 删除已添加的变量​

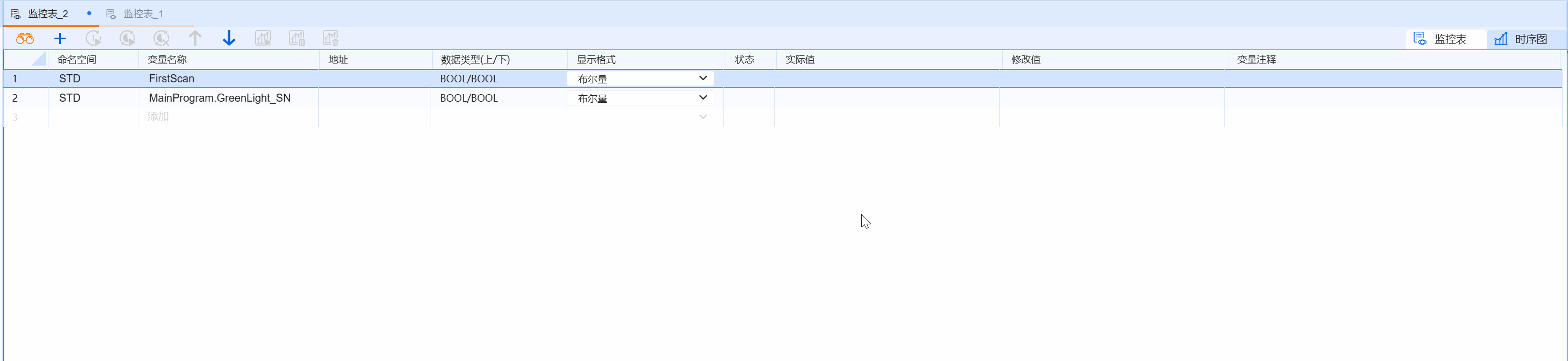

8.3.4.1 通过删除表格，删除变量​

  • 选中要删除的变量所对应的一行表格
  • 点击监控表的删除行图标，成功删除变量 图片alt

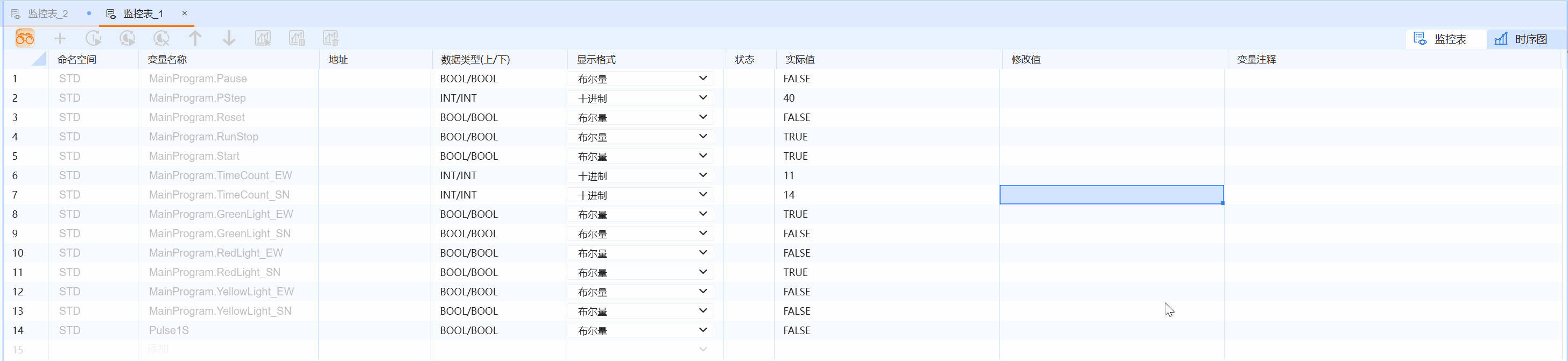

8.3.5 一次写入​

前提

PLC处于RUN状态。

  • 在需要写入值的变量所对应的修改值框输入修改过后的值
  • 点击监控表的一次写入图标 图片alt

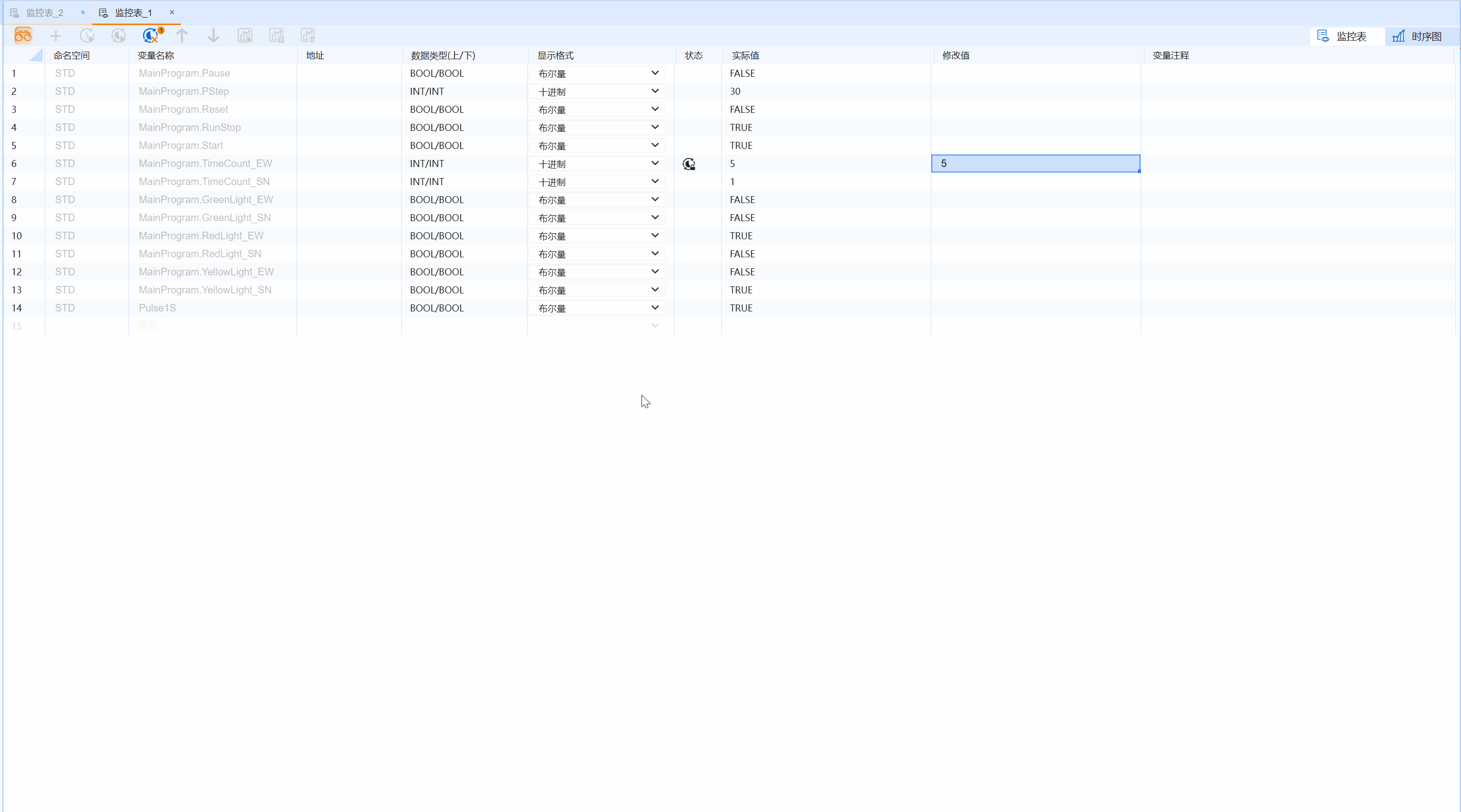

8.3.6 在线持续写入​

前提

在线持续写入过程中PLC处于RUN状态，且上位机与下位机连接不能中断。

  • 在需要写入的变量所对应的修改值框输入修改过后的值
  • 点击监控表的在线持续写入图标 图片alt

8.3.7 取消在线持续写入​

前提

PLC处于RUN状态。

  • 点击监控表的取消在线持续写图标
  • 在取消在线持续写入窗口勾选对应的变量
  • 点击确定，完成取消在线持续写入 图片alt
注意

若在“取消在线持续写入”窗口勾选清除修改值，监控表的修改值框被清空。否则，取消在线持续写入后，修改值仍保留。

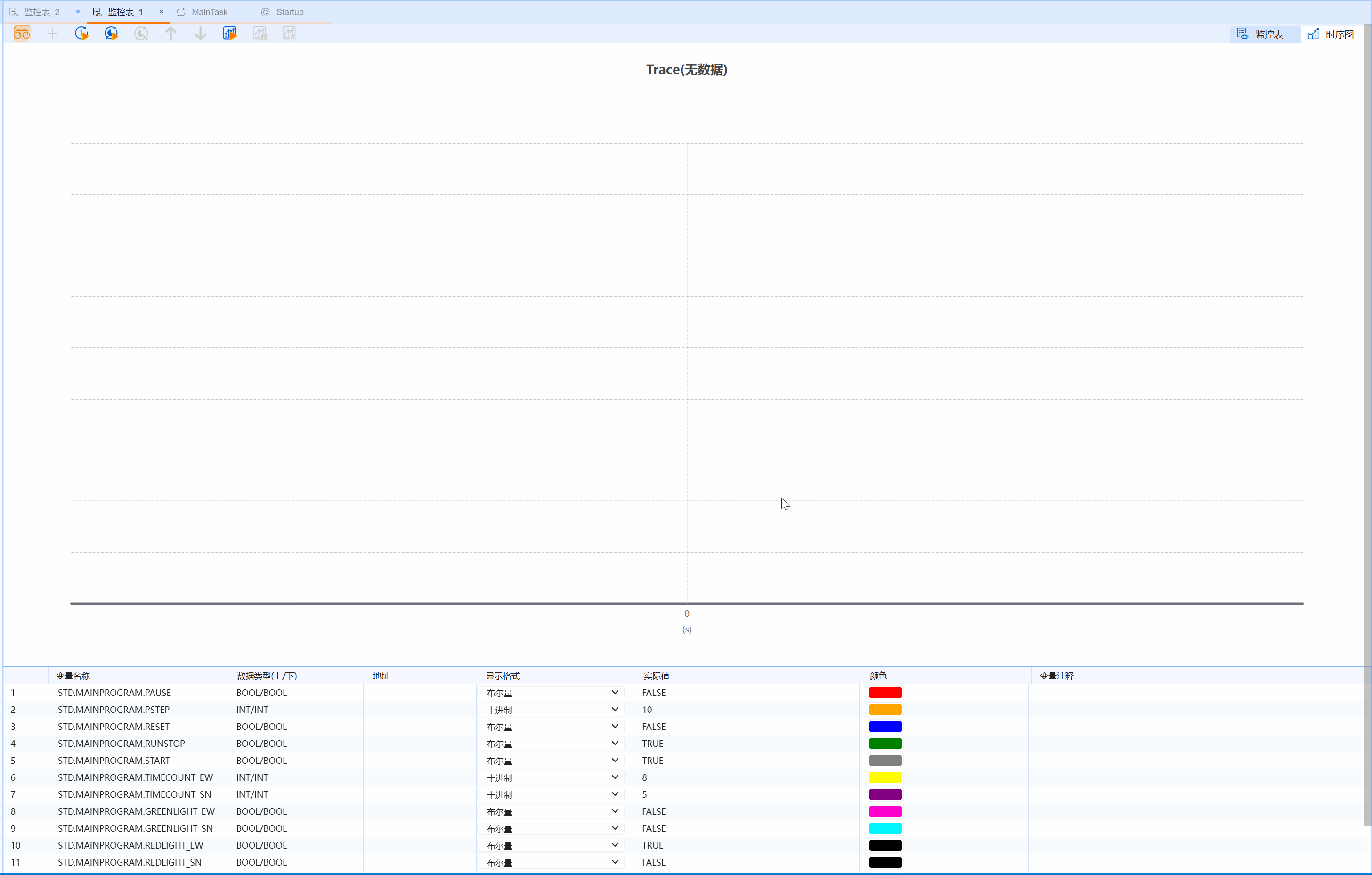

8.3.8 时序图​

前提

需要监控的变量已在监控表中，且处于监控状态。

  • 点击监控表中的时序图
  • 点击时序图的开始图标
  • 点击时序图的停止图标可以停止trace。
  • 点击时序图的清除图标，可以将trace记录清空。 图片alt
