7.2.4 减计数器_INT

功能

CTD_INT称为减计数器,用于累计输入端输入脉冲(0->1或者1->0)个数

LD图形

参数说明

接口变量	声明	数据类型	说明
CD	Var_Input	BOOL	减计数器输入端
PV	Var_Input	INT	预置值
LD	Var_Input	BOOL	装载预置值、CV设置为PV
Q	Var_Output	BOOL	计数器状态、输出位
CV	Var_Output	INT	当前计数的值

对应语法

• 计数范围： -32768~32767
• CD从FALSE变为TRUE,CV减少1；
• CV等于0时，Q输出TRUE，此后每当CU从FALSE变为TRUE，Q保持输出TRUE，CV持续减少1直到达到计数器指定的整数类型的最小值
• 任意时刻，只要LD为TRUE时，Q输出FALSE，CV立即停止计数并回到PV值

注意

功能块使用需要全局声明一个实例

示例

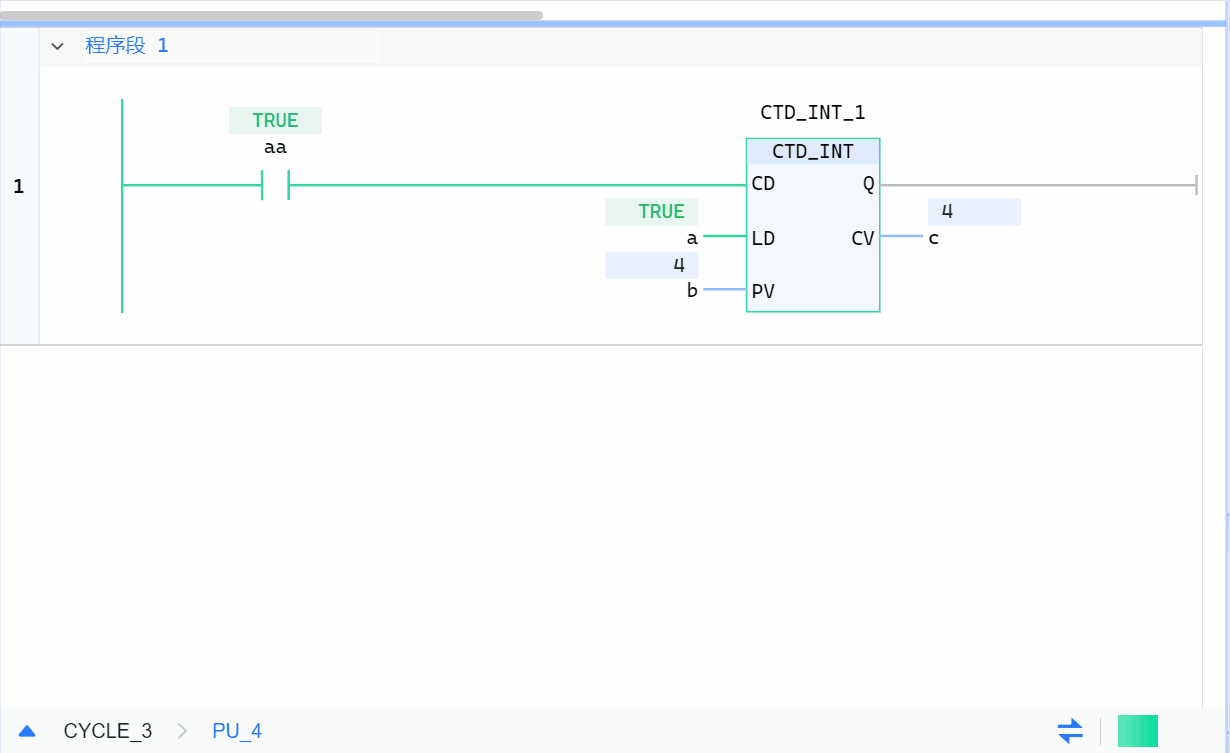

• LD示例如下动图所示：

• ST示例如下代码所示：

CTD_INT_1(
    CD:=DOWN,
    LD:=LOAD,
    PV:=1,
    Q=>OUT,
    CV=>cVar
);
IF OUT THEN
    iVar:=1;
    ELSE
        iVar:=0;
END_IF;
