7.2.1 增计数器_DINT

功能

CTU_DINT称为增计数器,用于累计输入端输入脉冲(0->1或者1->0)个数

LD图形

参数说明

接口变量	声明	数据类型	说明
CU	Var_Input	BOOL	增计数器输入端
PV	Var_Input	DINT	预置值
R	Var_Input	BOOL	复位输入、CV清零
Q	Var_Output	BOOL	计数器状态、输出位
CV	Var_Output	DINT	当前计数的值

对应语法

• 计数范围 ：-2147483648~2147483647
• 其余参考CTU_INT参数语法

注意

功能块使用需要全局声明一个实例

示例

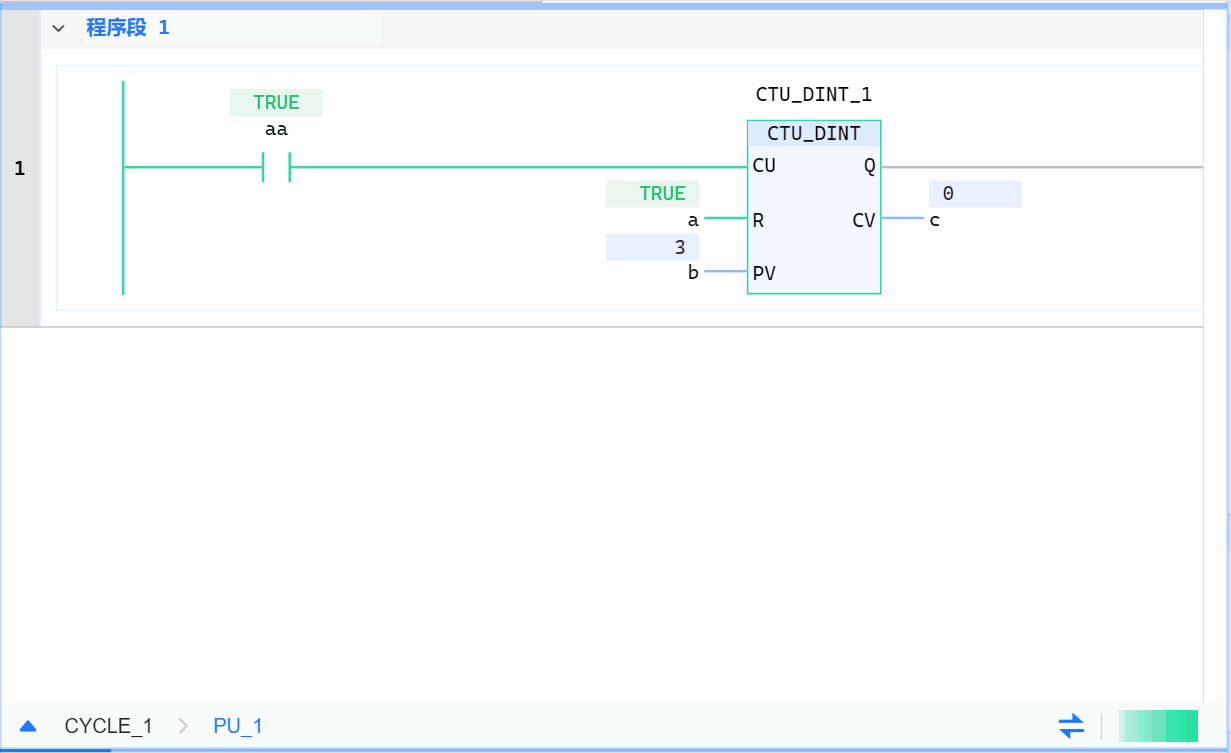

• LD示例如下动图所示：

• ST示例如下代码所示：

CTU_DINT_1(
    CU:=UP,
    R:=RESET,
    PV:=1,
    Q=>OUT,
    CV=>cVar
);
IF OUT THEN
    iVar:=1;
    ELSE
        iVar:=0;
END_IF;
