7.2.5 增减计数器_DINT

功能

CTDU_DINT称为增减计数器,用于累计输入端输入脉冲(0->1或者1->0)个数

LD图形

参数说明

接口变量	声明	数据类型	说明
CU	Var_Input	BOOL	增计数信号输入端
CD	Var_Input	BOOL	减计数信号输入端
R	Var_Input	BOOL	复位输入、CV清零
LD	Var_Input	BOOL	装载预置值、CV设置为PV
PV	Var_Input	DINT	预置值
QU	Var_Output	BOOL	加计数器的状态
QD	Var_Output	BOOL	减计数器的状态
CV	Var_Output	DINT	当前计数的值

对应语法

• 计数范围 ：-2147483648~2147483647
• 其余语法参照CTUD_INT
• 功能块例子：

注意

功能块使用需要全局声明一个实例

示例

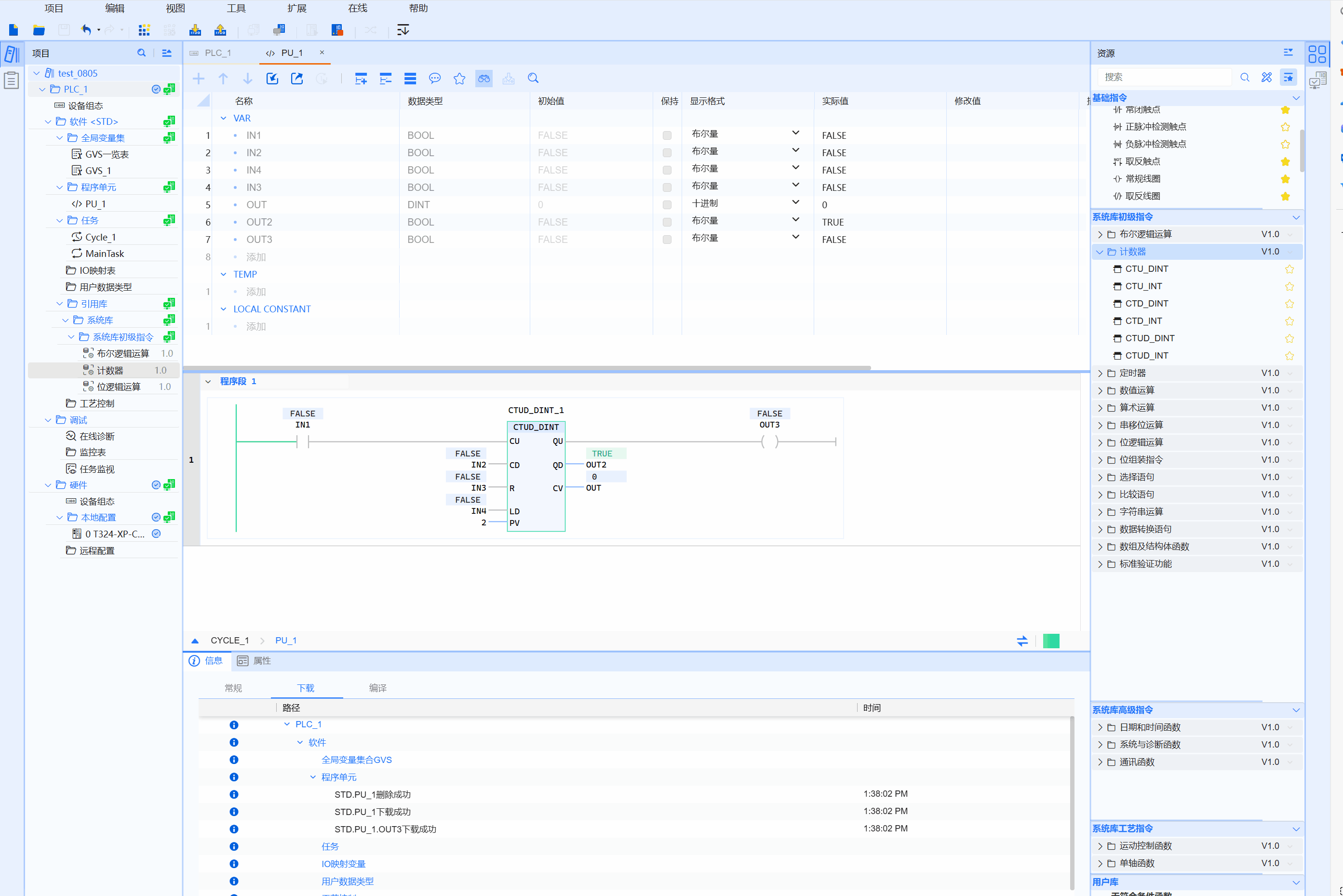

• LD示例如下动图所示：

• ST示例如下代码所示：

CTUD_DINT_1(
    CU:=UP,
    CD:=DOWN,
    R:=RESET,
    LD:=LOAD,
    PV:=1,
    QU=>OUT,
    QD=>OUT2,
    CV=>cVar
);
IF OUT THEN
    IVar:=iVar+1;
    ELSE
        iVar:=0;
END_IF;
IF OUT2 THEN
    iVar2:=iVar2+1;
    else
    iVar2:=0;
END_IF;
