7.6.3 组合BIT为DWORD

功能

实现将32个BOOL输入量BIT0~BIT31组合为一个DWORD返回值

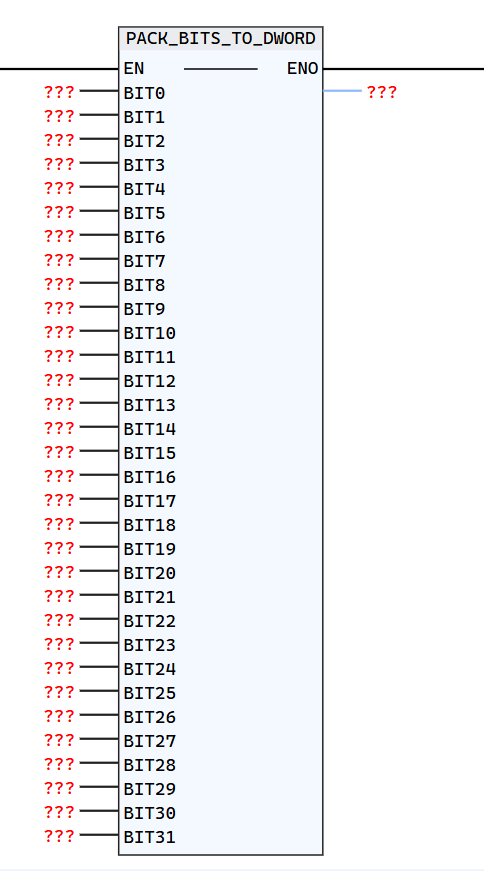

LD图形

alt text

参数说明

接口变量	声明	类型	说明
BIT0	Var_Input	BOOL	给DWORD返回值的bit0
BIT1	Var_Input	BOOL	给DWORD返回值的bit1
BIT2	Var_Input	BOOL	给DWORD返回值的bit2
BIT3	Var_Input	BOOL	给DWORD返回值的bit3
BIT4	Var_Input	BOOL	给DWORD返回值的bit4
BIT5	Var_Input	BOOL	给DWORD返回值的bit5
BIT6	Var_Input	BOOL	给DWORD返回值的bit6
BIT7	Var_Input	BOOL	给DWORD返回值的bit7
BIT8	Var_Input	BOOL	给DWORD返回值的bit8
BIT9	Var_Input	BOOL	给DWORD返回值的bit9
BIT10	Var_Input	BOOL	给DWORD返回值的bit10
BIT11	Var_Input	BOOL	给DWORD返回值的bit11
BIT12	Var_Input	BOOL	给DWORD返回值的bit12
BIT13	Var_Input	BOOL	给DWORD返回值的bit13
BIT14	Var_Input	BOOL	给DWORD返回值的bit14
BIT15	Var_Input	BOOL	给DWORD返回值的bit15
BIT16	Var_Input	BOOL	给DWORD返回值的bit16
BIT17	Var_Input	BOOL	给DWORD返回值的bit17
BIT18	Var_Input	BOOL	给DWORD返回值的bit18
BIT19	Var_Input	BOOL	给DWORD返回值的bit19
BIT20	Var_Input	BOOL	给DWORD返回值的bit20
BIT21	Var_Input	BOOL	给DWORD返回值的bit21
BIT22	Var_Input	BOOL	给DWORD返回值的bit22
BIT23	Var_Input	BOOL	给DWORD返回值的bit23
BIT24	Var_Input	BOOL	给DWORD返回值的bit24
BIT25	Var_Input	BOOL	给DWORD返回值的bit25
BIT26	Var_Input	BOOL	给DWORD返回值的bit26
BIT27	Var_Input	BOOL	给DWORD返回值的bit27
BIT28	Var_Input	BOOL	给DWORD返回值的bit28
BIT29	Var_Input	BOOL	给DWORD返回值的bit29
BIT30	Var_Input	BOOL	给DWORD返回值的bit30
BIT31	Var_Input	BOOL	给DWORD返回值的bit31
函数名称	返回值	WORD	转换后的结果

示例

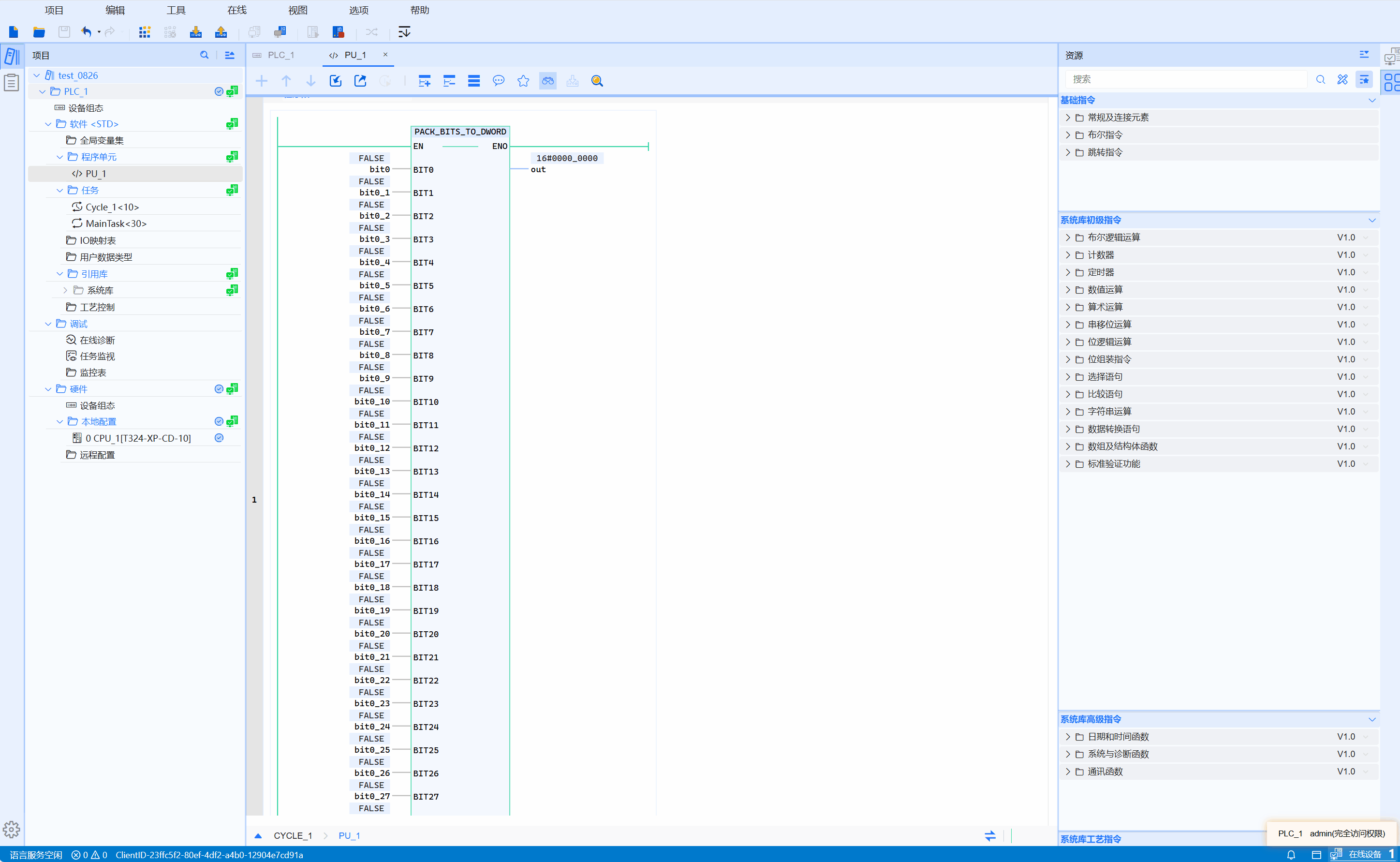

LD示例动图如下：

alt text

ST示例如下代码所示：

OUT:=PACK_BITS_TO_WORD(
    BIT0:=1,
    BIT1:=1,
    BIT2:=1,
    BIT3:=1,
    BIT4:=1,
    BIT5:=1,
    BIT6:=1,
    BIT7:=1,
    BIT8:=1,
    BIT9:=1,
    BIT10:=1,
    BIT11:=1,
    BIT12:=0,
    BIT13:=1,
    BIT14:=0,
    BIT15:=1
    );
