7.6.8 把WORD拆解成BIT

功能

实现将1个WORD输入量拆解输出为16个BOOL

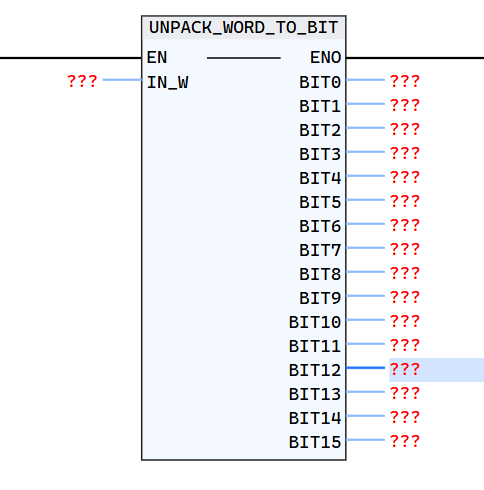

LD图形

参数说明

接口变量	声明	类型	说明
Out_BY	Var_Input	WORD	WORD输入量
BIT0	Var_Output	BOOL	取值输入WORD的bit0
BIT1	Var_Output	BOOL	取值输入WORD的bit1
BIT2	Var_Output	BOOL	取值输入WORD的bit2
BIT3	Var_Output	BOOL	取值输入WORD的bit3
BIT4	Var_Output	BOOL	取值输入WORD的bit4
BIT5	Var_Output	BOOL	取值输入WORD的bit5
BIT6	Var_Output	BOOL	取值输入WORD的bit6
BIT7	Var_Output	BOOL	取值输入WORD的bit7
BIT8	Var_Output	BOOL	取值输入WORD的bit8
BIT9	Var_Output	BOOL	取值输入WORD的bit9
BIT10	Var_Output	BOOL	取值输入WORD的bit10
BIT11	Var_Output	BOOL	取值输入WORD的bit11
BIT12	Var_Output	BOOL	取值输入WORD的bit12
BIT13	Var_Output	BOOL	取值输入WORD的bit13
BIT14	Var_Output	BOOL	取值输入WORD的bit14
BIT15	Var_Output	BOOL	取值输入WORD的bit15

示例

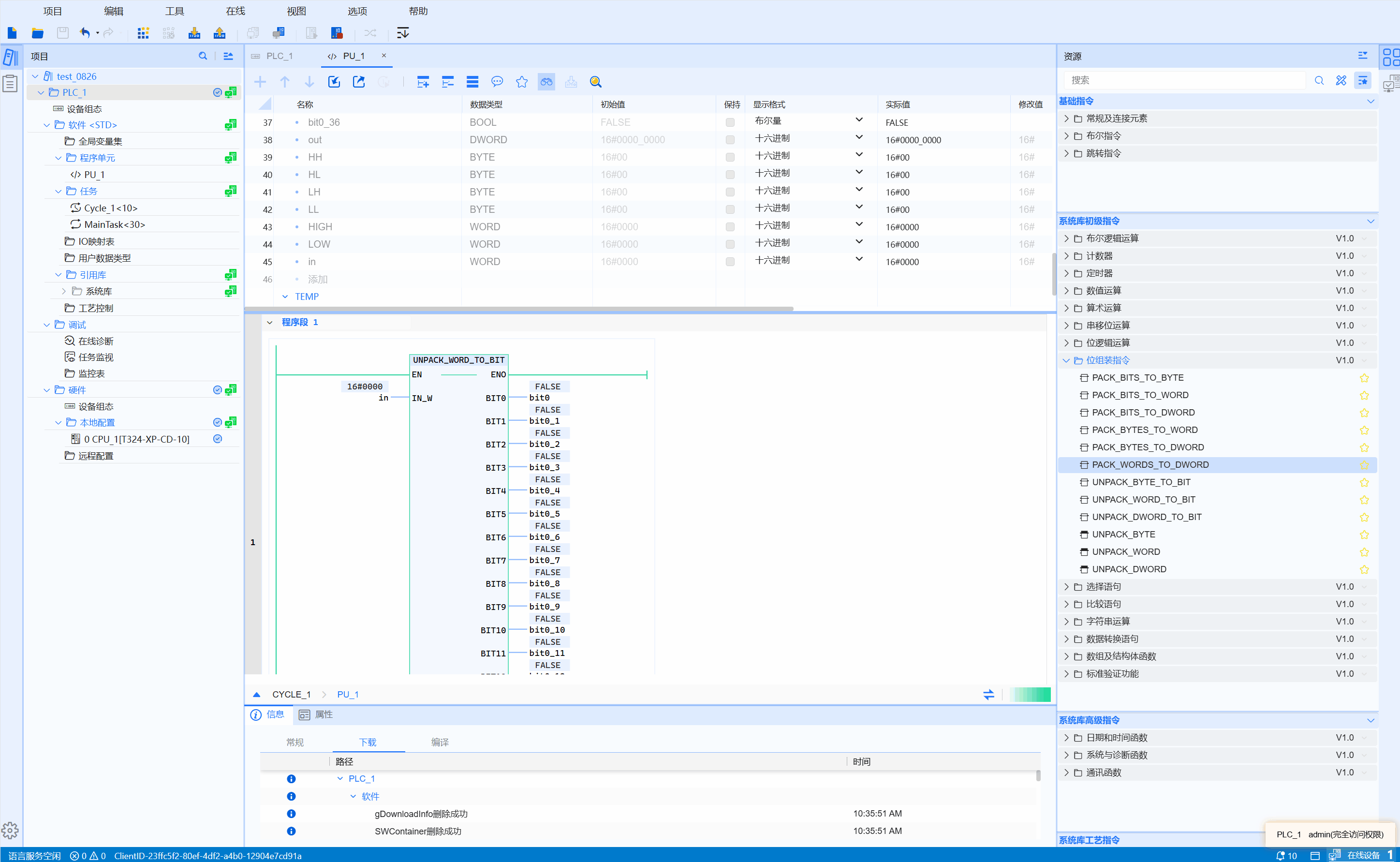

• LD示例动图如下：

• ST示例如下代码所示：

UNPACK_WORD_TO_BIT(
    IN_W:=IN1,
    BIT0=>bVar0,
    BIT1=>bVar1,
    BIT2=>bVar2,
    BIT3=>bVar3,
    BIT4=>bVar4,
    BIT5=>bVar5,
    BIT6=>bVar6,
    BIT7=>bVar7,
    BIT8=>bVar8,
    BIT9=>bVar9,
    BIT10=>bVar10,
    BIT11=>bVar11,
    BIT12=>bVar12,
    BIT13=>bVar13,
    BIT14=>bVar14,
    BIT15=>bVar15
);
