7.15.4 配置TCP/ModbusTCP连接参数

注意

接口变量	数据类型	说明
ActiveEstablished	BOOL	主动/被动连接标志位，主动("1"或"TRUE")连接代表客户端，被动("0"或"FALSE")连接代表服务端
RemoteAddress	ARRAY[0..3] OF BYTE	对端的IP地址
RemotePort	UINT	对端的端口
LocalAddress	ARRAY[0..3] OF BYTE	本地的IP地址
LocalPort	UINT	本地的端口号
SendDelayOpt	BOOL	是否禁用TCP发包延迟机制(Nagle算法)；默认为false，不关闭，保证数据传输可靠性，无法保证实时性；设置为true,关闭该机制，可提高发包频率，保证数据传输的实时性，无法保证可靠性；
KeepAliveTimeInterval	UNIT	Keep-alive报文发送时间间隔，单位为秒（s）; 可根据实际场景设置时间间隔，物理层断开后，3*KeepAliveTimeInterval时间后进行一次发送或者接收动作时系统可对应识别到连接断开；默认为0，表示使用系统设置，系统默认KeepAliveTimeInterval=10s；

注意

参数ActiveEstablished仅用于TCP建立连接过程，发送/接收数据过程支持双工模式，无需区分主动连接/被动连接
参数LocalAddress设置IP时不能为0.0.0.0，且IP地址对应的PLC网口当前必须为以太网协议，不能为EC协议或其他协议
参数LocalPort使用时不能为0，同时，为避免出现端口号发生碰撞报错，建议使用范围为2000~5000
参数填写错误，进行信息校验时，会检验出信息有误，进而导致连接无法成功建立
参数SendDelayOpt您可根据实际场景需求进行配置，可以不设置该参数，采用系统默认配置，即SendDelayOpt=false,不关闭该Nagle算法
参数KeepAliveTimeInterval您可根据实际场景需求进行配置，可以不设置该参数，即KeepAliveTimeInterval=0,此时会采用系统默认配置；Linux操作系统规定了系统层的Keep-alive机制仅在没有数据传输时，间隔一个KeepAliveTimeInterval后才会发送第一条keep-alive报文，若当前实际场景需要频繁进行数据发送，此时系统层的keep-alive机制不会生效，建议您在频繁进行数据传输的场景下，编写应用层的心跳报文用于检测网络是否正常
FB中仅支持创建1个TCP_ConnectConfig实例，实例化多个将导致通讯出现异常，请务必注意

若ActiveEstablished = true，表明当前PLC连接为TCP客户端
- 要求您依据PLC实际IP地址和端口号，分别填写相应的客户端和服务端参数信息
- 要求您注意remoteAddress和RemotePort都不能为0，否则无法建立连接（出现报错）
- 要求您注意LocalPort=0，系统会自动分配一个随机的端口号与该连接绑定，建议使用非0端口号，防止系统自动分配的端口与其他服务使用的固定端口有冲突，进而影响其他服务的功能

若ActiveEstablished = false，表明当前PLC连接为TCP服务端

RemoteAddress	RemotePort	连接情况
0	≠0	允许接收来自任意IP地址的连接，但是会对端口号进行校验，若端口不相等则会拒绝连接
≠0	0	不会对端口号进行校验，但会对连接发起方的IP进行校验，若IP地址不相等则会拒绝连接
0	0	不会对ip地址和端口号都进行校验，但是，只会接受一个连接请求，其他连接请求将会被拒绝

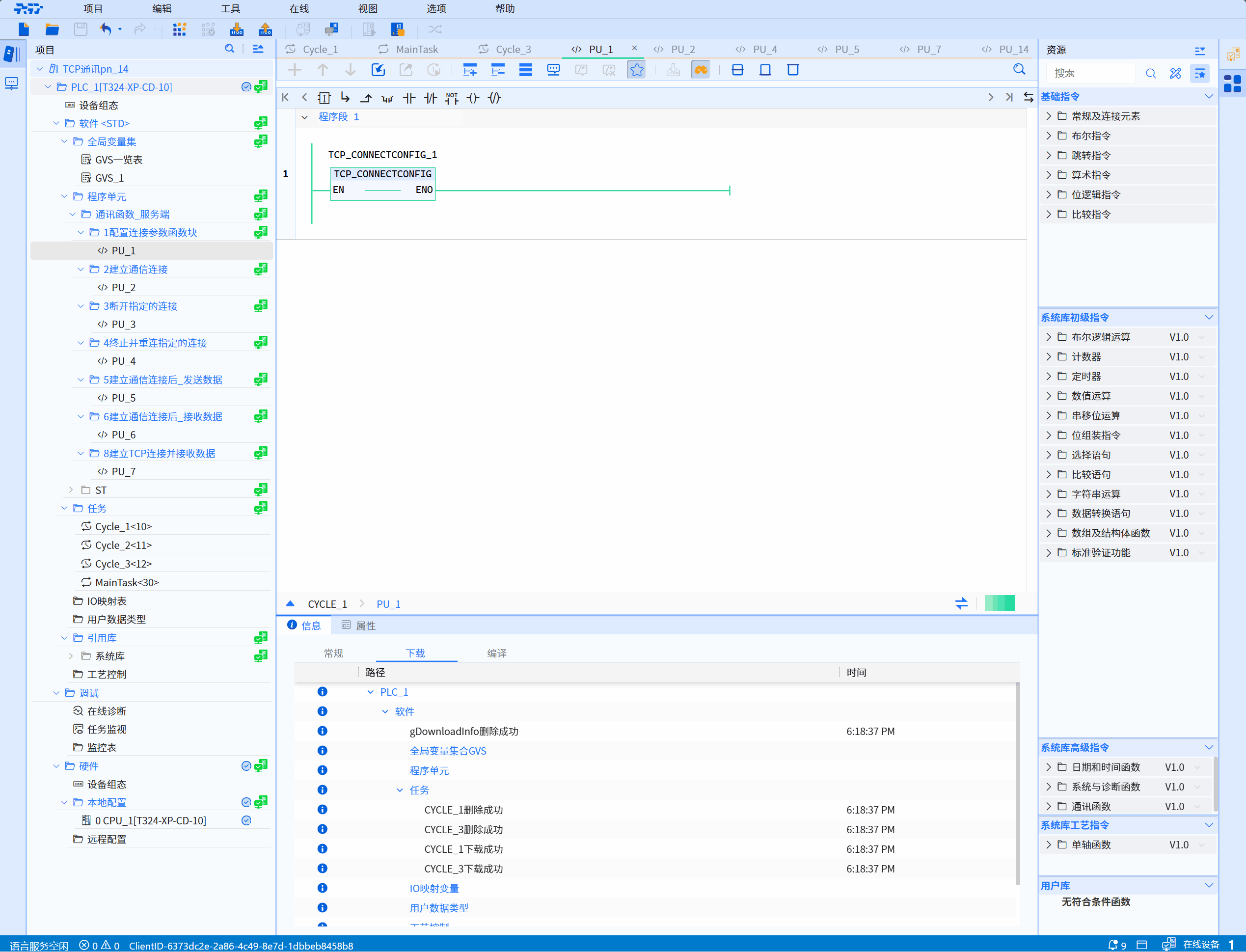

alt text

TCP_CONNECTCONFIG_1();
