7.15.6 断开指定的连接

TDISCON（断开指定的连接）​

功能​

  • TDISCON系统库用于异步断开当前TCP连接

设置并建立通信连接​

  • 用户在connect块中配置好正确的IP地址和端口号之后，通过将REQ参数置为true，开始启用断连功能并终止当前通信连接

  • 断连函数只有在通信连接已经成功建立的情况下才作用

  • 正确断连过程需要先给req引脚一个上升沿，可以看到TDISCON块中的状态字由0x7003（正在终止连接）→0x7007（已经终止连接），表示连接已经断连成功

  • 建立连接后，若此时对端主动断开连接，状态码会由0x7004（已经建立）→0x7002（正在建立连接）；若此时断开连接，则会释放己方创建的套接字资源，通过抓包能见RST报文；若己方为服务端，还会将己方移除侦听状态，后续对端无法再建立连接

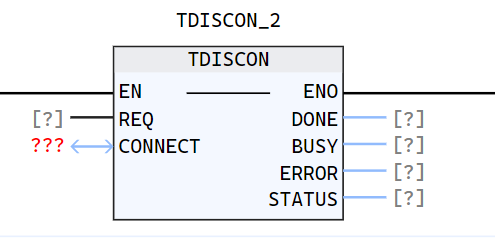

LD图形​

alt text

参数说明​

接口变量声明数据类型说明
REQInputBOOL识别到上升沿才主动断开连接
CONNECTInOutTCP_ConnectConfig配置连接参数的函数块实例，具体参见TCP_Connectconfig
DONEOutputBOOL状态参数，可具有以下值：
0：断连函数尚未启动或仍在进行
1：断连函数已成功执行。此状态将仅显示一个周期
BUSYOutputBOOL状态参数，可具有以下值：
0：断连函数尚未启动或已完成
1：断连函数尚未完成
ERROROutputBOOL状态参数，可具有以下值：
0：无错误
1：断连函数出错
STATUSOutputWORD当前函数执行过程的状态

状态码说明​

STATUS（WORD 16#）说明
0000未调用
7003通信建立正在关闭中
7007主动断开连接
以下为异常情况状态码说明
8087移除客户端对应Epoll Event失败
80A2主动断开连接失败
80AC异步函数入队失败

实例​

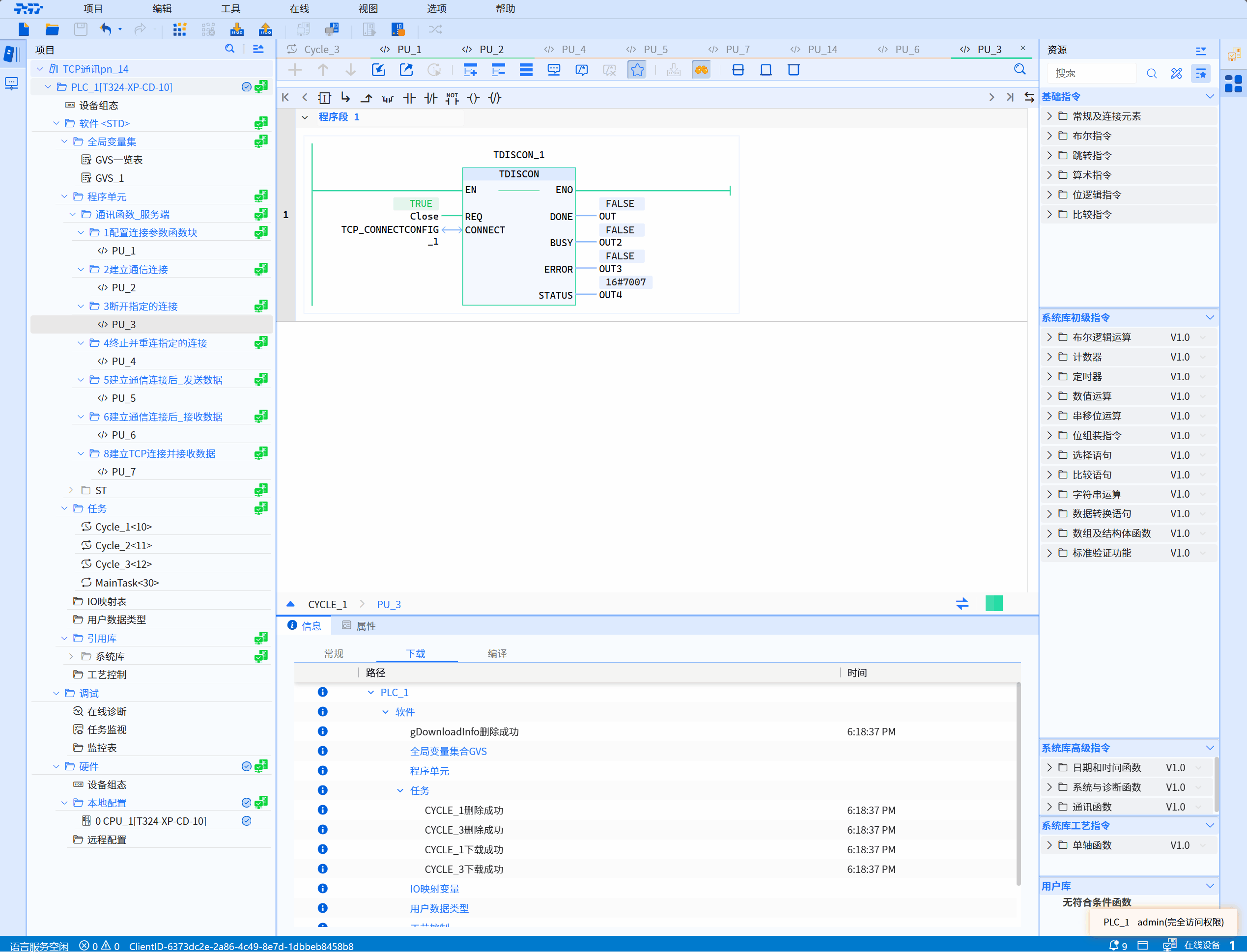

  • LD示例如下动图所示：

alt text

  • ST示例如下代码所示：
TDISCON_1(
    REQ:=Close,
    CONNECT:=TCP_CONNECTCONFIG_1,
    DONE=>OUT,
    BUSY=>OUT2,
    ERROR=>OUT3,
    STATUS=>OUT4
);
