7.15.8 建立通信连接后，发送数据

TSEND(建立通信连接，发送数据)

功能

TSEND系统库用于异步发送指定数据。
- 不提供连接功能

设置并建立通信连接

连接在成功建立后，用户给req一个上升沿，会触发一次发送数据函数；
发送数据函数TSEND只有在通信连接已经成功建立的情况下才发挥作用；
正确发送过程需要先给req引脚一个上升沿，可以看到TSEND块中的状态字由0x7004（已经建立连接）→0x7005（正在发送数据）→0x7009（成功发送数据）表示数据已经发送成功；
给req引脚一个上升沿后，此时若未建立连接，此时会显示error = true，状态码为0x80A1（连接尚未建立）

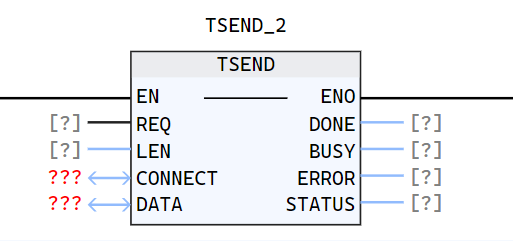

LD图形

alt text

参数说明

接口变量	声明	数据类型	说明
REQ	Input	BOOL	识别到上升沿才触发一次发送数据动作
LEN	Input	UDINT	发送长度为LEN的数据，若为0，全发若大于65535或者大于DATA的大小，会直接报错
CONNECT	InOut	TCP_ConnectConfig	配置连接参数的函数块实例，具体参见TCP_Connectconfig
DATA	InOut	ANY_TYPE	待发送的数据块
DONE	Output	BOOL	状态参数，可具有以下值： 0：发送数据尚未启动或仍在进行 1：发送数据已成功执行此状态将仅显示一个周期
BUSY	Output	BOOL	状态参数，可具有以下值： 0：发送数据尚未启动或已完成 1：发送数据尚未完成
ERROR	Output	BOOL	状态参数，可具有以下值： 0：无错误 1：发送数据出错
STATUS	Output	WORD	当前函数执行过程的状态

状态码说明

STATUS（WORD 16#）	说明
0000	未调用
7005	发送数据过程中
7009	成功发送数据

以下为异常情况状态码	说明
80A1	尚未建立指定连接，用于发送和接收功能激活时，但连接尚未建立
80A4	数据块为空
80A5	出现80A5，原因有以下三种：参数LEN大于65536； LEN的值大于数据块的大小； LEN为0，数据块大小大于65536
80A7	获取发送缓冲区失败
80A8	socket发送缓冲区已满
80A9	发送失败
80AC	异步函数入队失败
80C3	当前TConnectConfig对应的连接已经被其他TSEND块使用
80C5	发送数据过程中，对端主动断开连接

实例

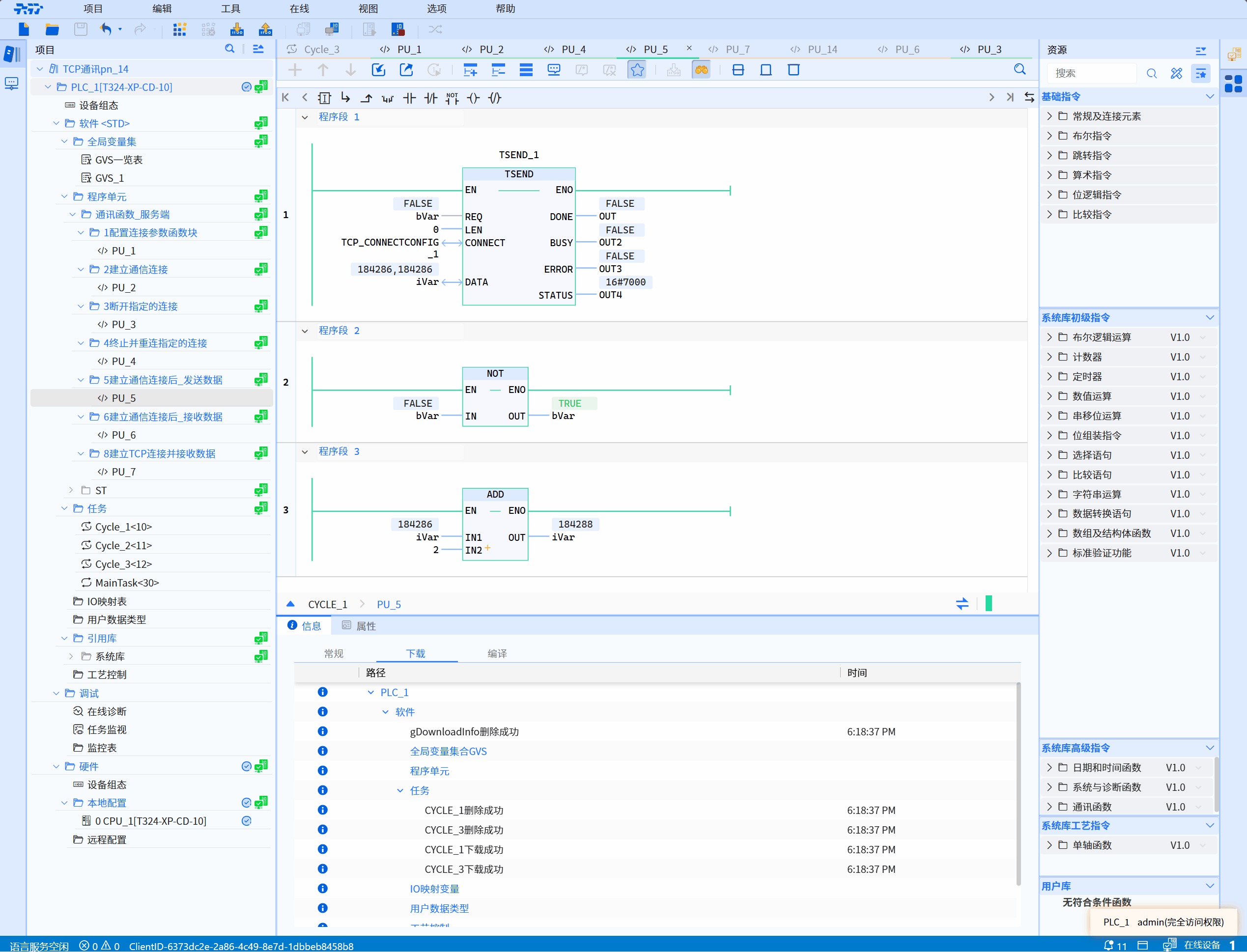

LD示例如下动图所示：

alt text

ST示例如下代码所示：

TSEND_1(
    REQ:=bVar,
    LEN:=0,
    CONNECT:=TCP_CONNECTCONFIG_1,
    DATA:=iVar,
    DONE=>OUT,
    BUSY=>OUT2,
    ERROR=>OUT3,
    STATUS=>OUT4
);
bVar:=not bvar;
iVar:= iVar+2;
