7.15.1 建立TCP连接并接收数据
TRCV_C(建立TCP连接并接收数据)
功能
- 支持双工模式，PLC作为主动连接方（客户端）和被动连接方（服务端）均可进行接收数据工作
TRCV_C系统库用于异步建立TCP连接并接收数据（建立TCP连接并接收数据）,该指令异步执行且具有以下功能：
-
设置并建立通信连接
- 用户在connect块中配置好正确的IP地址和端口号之后，通过将CONT参数置为true，开始启用连接功能并建立通信连接
-
通过现有的通信连接接收数据
- 在成功建立连接后，参数ENR若为true时，即会开启接收数据功能。用户需要在DATA块绑定用于接收数据的数据变量并指定接收的长度和接收模式；若未指定接收长度，即LEN = 0，则默认将按照DATA的大小进行接收
-
终止和重置连接
- 参数 CONT=0 时，将终止通信连接。当连接成功建立后，可将参数COM_RST置为true来重置当前连接；若当前连接尚未建立或者CONT置位为0时，将COM _RST置为True时将不会重置连接
指令TRCV_C 内部使用了通信指令"TCON"，"TRCV"，"T_RESET"和"TDISCON"
ADHOC模式说明
-
ADHOC模式又称“动态接收模式”
- 使用 Ad-hoc 模式可接收动态长度的数据。 将值1赋给参数 ADHOC，可以将当前接收函数设置为 Ad-hoc 模式。 开启ADHOC模式后，TRCV _C函数块接收到一个数据块之后，哪怕该数据块只有一个字节大小，“TRCV_C”指令会立即将该数据块传送至接收区，并置位 done = true。RCVD_LEN 表示当前实际接收到的数据大小。RCVD_LEN 的最小值为 1
-
静态接收模式，接收指定长度的数据
- 将值“0”赋给参数 ADHOC，可将当前接收函数设置为静态接收模式，来接收指定长度的数据。如果禁用 Ad-hoc 模式，在接收完 LEN 参数指定的数据长度后，才能完成数据接收。此后接收区中便有数据了（DATA 参数）。接收完成后，RCVD_LEN 参数中实际接收的数据长度（以字节为单位）与 LEN 参数中的数据长度一致。 开启静态接收模式，若LEN = 0，则所需接收的数据大小由DATA块的大小决定，只有当接收到DATA大小的数据才会置位Done一个周期

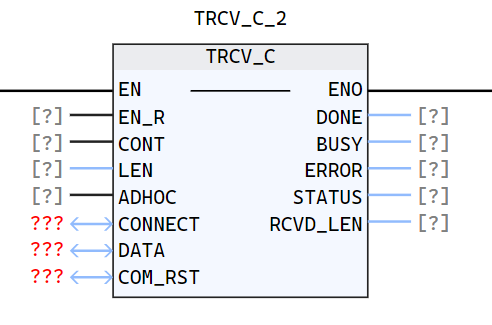

LD图形
参数说明
| 接口变量 | 声明 | 数据类型 | 说明 |
|---|---|---|---|
| EN_R | Input | BOOL | EN_R为True则启用接收功能，若EN_R保持为true，则持续开启接收功能 |
| CONT | Input | BOOL | 控制通信连接： 0：断开通信连接 1：建立并保持通信连接 |
| LEN | Input | UDINT | 要接收的数据的字节数 若=0，则默认接收Data大小的数据 若不为0，则根据LEN的大小进行接收 若LEN的长度 > 65535或者 > DATA 的大小，会报错 实际接收大小还取决于ADHOC的值 |
| ADHOC | Input | BOOL | 接收模式： 0：表示启用的是静态接收模式，只有当接收到指定大小的数据时，done才会置为true并保持一个周期 1：表示启用的是动态接收模式，只要接收到数据，哪怕是1个字节，done也会置为true并保持一个周期 |
| CONNECT | InOut | TCP_ConnectConfig | 配置连接参数的函数块实例，具体参见TCP_Connectconfig |
| DATA | InOut | ANY_TYPE | 需要发送的数据，ANY _TYP类型，支持基础类型、String以及UDT |
| COM_RST | InOut | BOOL | 重置连接参数，若为true则重置现有连接，当且仅当连接建立成功才会生效 |
| DONE | Output | BOOL | 状态参数，可具有以下值： 0：接收作业尚未启动或仍在进行 1：接收作业已成功执行 此状态将仅显示一个周期 |
| BUSY | Output | BOOL | 状态参数，可具有以下值： 0：接收作业尚未启动或已完成 1：接收作业尚未完成 |
| ERROR | Output | BOOL | 状态参数，可具有以下值： 0：无错误 1：建立连接、传送数据或终止连接时出错 |
| STATUS | Output | WORD | 当前函数执行过程的状态 |
| RCVD_LEN | Output | UDINT | 实际接收到的数据长度，只有当done = true时，会更新一次，并保持一个周期 |
-
使用 BUSY、DONE、ERROR 和 STATUS 参数可以检查作业的状态。参数 BUSY 表示接收函数正在执行
-
使用 DONE 参数可检查接收任务是否已成功执行
- 如果“ERROR”为1，表示连接/断连/重置/接收过程中出错
- 错误信息通过参数 STATUS 输出
-
其中Done和Busy在建立连接过程中不会置位
- 下表列出了参数 BUSY、DONE 和 ERROR 之间的关系
| BUSY | DONE | ERROR | 说明 |
|---|---|---|---|
| 1 | 0 | 0 | 发送作业正在处理 |
| 0 | 1 | 0 | 发送作业已成功完成 |
| 0 | 0 | 1 | 由于出错，导致作业结束 错误原因通过参数 STATUS 输出 |
| 0 | 0 | 0 | 未分配新作业 |
状态码说明
| STATUS（WORD 16#） | 说明 |
|---|---|
| 0000 | 未调用 |
| 0001 | 当前正在创建套接字 |
| 7000 | 未激活任何任务，REQ检测到上升沿，但是CONT为false |
| 7001 | 创建套接字成功 |
| 7002 | 正在建立通信连接 |
| 7003 | 通信建立正在关闭中 |
| 7004 | 成功建立连接 |
| 7006 | 接收数据中 |
| 7007 | 主动断开连接 |
| 7008 | 接收数据成功 |
| 8000 | 正在重置连接 |
| 以下为异常情况状态码 | 说明 |
|---|---|
| 8080 | 创建套接字失败，系统套接字资源不足 |
| 8081 | IP地址错误，原因有以下几种： LocalAddress对应的IP地址不存在，即LocalAddress与PLC所有网口的IP均不匹配； 当前使用的LocalAddress对应的PLC网口协议不为以太网协议； 当前LocalAddress的值为0.0.0.0； |
| 8082 | 设置IP地址和端口号可复用错误 |
| 8083 | bind地址和端口号与socket失败，主要是当前端口已经被占用 |
| 8084 | 将服务端套接字加至EPOLL侦听队列失败 |
| 8086 | 接收新连接失败 |
| 8087 | 移除客户端对应的Epoll event失败 |
| 80A0 | 连接失败 |
| 80A1 | 尚未建立指定连接，当前接收功能已经被激活，且CONT置为TRUE,但连接尚未建立 |
| 80A2 | 主动断开连接失败 |
| 80A3 | 重置连接失败 |
| 80A4 | 数据块为空 |
| 80A5 | 出现80A5，原因有以下三种：参数LEN大于65536 LEN的值大于数据块的大小 LEN为0，数据块大小大于65536 |
| 80A6 | 接收到的长度小于预期，仅用于静态接收模式 |
| 80A7 | 获取发送/接收缓冲BUF出错 |
| 80AA | 接收数据失败 |
| 80AB | KeepAlive机制检测到物理层网络断开，保持一个周期，后续会保持在7002状态 |
| 80AC | 异步函数入队失败 |
| 80C3 | 当前TConnectConfig对应的连接已经被其他TRCV_C块使用 |
| 80C5 | 接收数据过程中，对端主动断开连接 |
注意事项
-
EN_R为True时，开启接收功能，若ADHOC = false时，接收数据函数只有在接收到指定大小的数据时，才会将接收到的数据同步到DATA中；若在接收到指定大小数据之前，将EN_R置为false关闭接收功能，此时会将已经接收到的部分数据清空，若发送方一直处于发送中，重新开启接收功能会导致收到的数据与发送端不一致；此时需要断开连接或者重置连接才可恢复。
-
发送/接收过程中，修改DATA块的大小时，可能会导致收发数据不一致，需要保证在修改DATA大小前，先停止当前收发动作；或者在修改DATA块大小之后，发现收发数据不一致，此时可以重置一下连接解决
-
当前TRCV_C使用TCP_Connectconfig_1连接块进行接收动作时，若当前处于接收过程中尚未接收完指定长度数据时，将该TRCV_C函数块删除，后续新建一个TRCV_C_2同样使用TCP_ConnectConfig_1连接块进行接收动作，此时会报错0x80C3，这是由于当前连接块TCP_ConnectConfig_1仍被之前的TRCV_C函数块占用未能释放，此时需要断开连接或者重置连接可以恢复正常；或者避免在接收过程中，删除TRCV_C实例。
-
当前TRCV_C使用TCP_Connectconfig_1连接块进行接收动作时，若当前处于接收过程中尚未接收完指定长度数据时，修改GVS表中TRCV_C的初始值并进行增量下载，后续仍使用该连接块TRCV_C进行接收动作，此时会报错0x80C3，这是由于修改初始值增量下载相当于新建了一个TRCV_C接收块，此时需要断开连接或者重置连接可以恢复正常；或者避免在接收过程中修改TRCV_C实例的初始值。
-
使用UDT作为数据块进行接收时，要注意UDT默认4字节对齐，UDT中不足四字节的部分数据可能会在编译阶段进行补0直到满足4字节对齐的排布；若使用TCP通信块在天行PLC内部之间进行通信，不用关心UDT4字节对齐的事，若和L2或者第三方PLC厂家进行通信时，需要注意该问题。
-
天行PLC数据存储是按照小端存储，使用TCP函数块进行数据发送时，同样时采用的小端字节序进行发送的，若与第三方PLC厂家及逆行网络通讯时，需要根据实际场景进行大小端转换
-
当多个TRCV_C函数块使用同一个TCP_ConnectConfig连接块时，同时只能有一个TRCV_C函数块在接收数据，故而此时只能有一个接收函数块正常工作，其他的会报错80C3；在该场景下，避免使用不同优先级的TASK绑定不同的TRCV_C函数块（这些TRCV_C函数块使用同一个TCP_ConnectConfig连接块），否则会出现接收数据紊乱的情况。若上述TRCV_C函数块不使用同一个TCP_ConnectConfig连接块的情况下，将其绑定在不同优先级的TASK下则不受影响。
示例

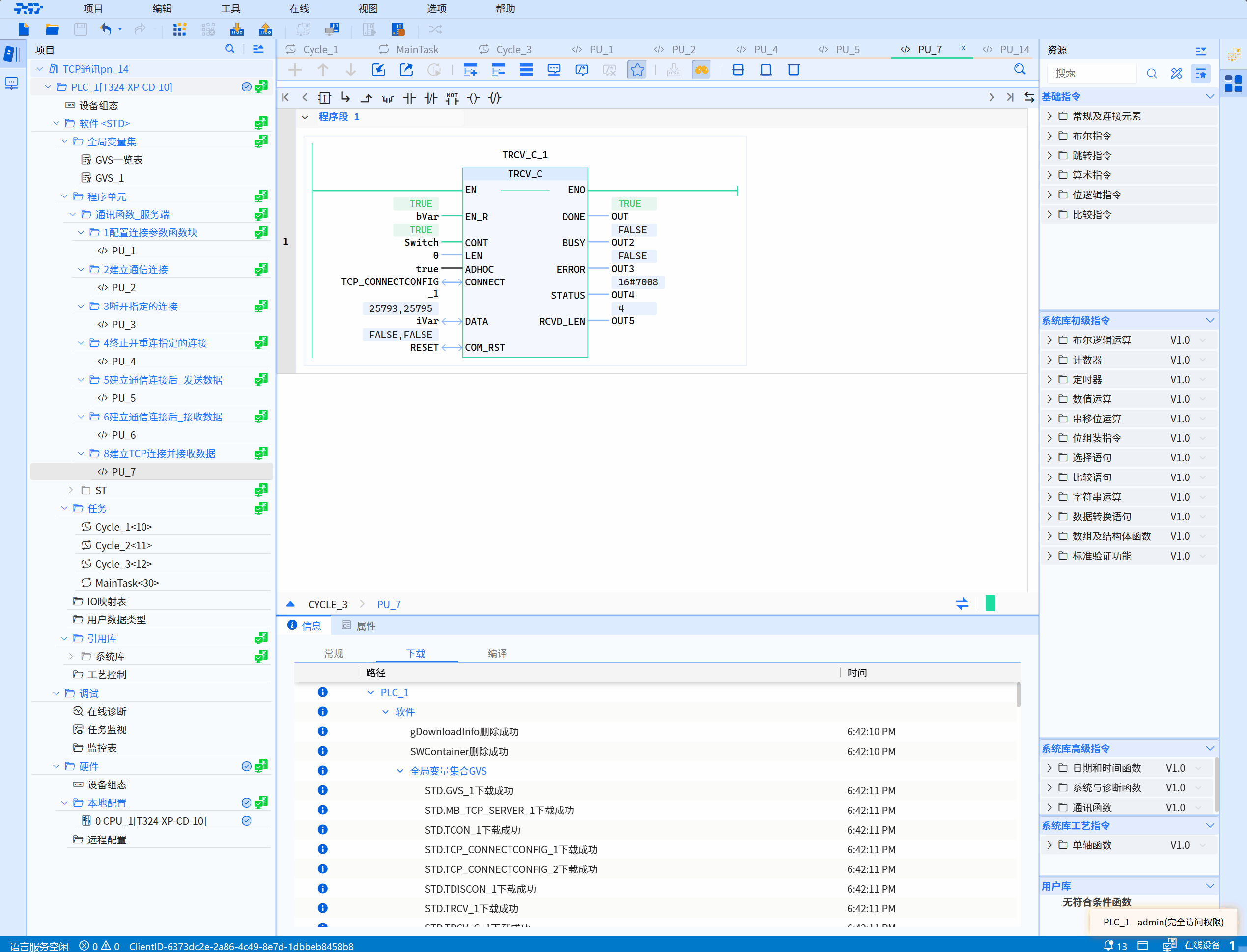

- LD示例如下动图所示：
- ST示例如下代码所示：
TRCV_C_1(
EN_R:=bVar,
CONT:=Switch,
LEN:=0,
ADHOC:=true,
CONNECT:=TCP_CONNECTCONFIG_1,
DATA:=iVar,
COM_RST:=RESET,
DONE=>OUT,
BUSY=>OUT2,
ERROR=>OUT3,
STATUS=>OUT4,
RCVD_LEN=>OUT5
);
