7.15.2 建立TCP连接并发送数据
TSEND_C（建立TCP连接并发送数据）
功能
-
支持双工模式，PLC作为主动连接方（客户端）和被动连接方（服务端）均可进行发送数据工作
-
TSEND_C系统库用于异步建立TCP连接并发送数据。（建立TCP连接并发送数据），其中所实现的功能项包含以下三部分：
-
设置并将建立通信连接
- 用户在connect块中配置好正确的IP地址和端口之后，通过将CONT参数置为true,开始启用连接功能建立通信连接
-
通过现有的通信连接发送数据
- 在成功建立连接后，参数REQ检测到上升沿时辉执行一次发送数据请求。用户需要在DATA块绑定需发送的数据变量并指定发送的长度，若未指定发送长度，即LEN=0，即默认将DATA全部发送
- 若DATA为STRING类型，当LEN = 0时，则默认发送82个字节的数据（String类型变量默认大小为82个字节。）
- 若DATA为UDT类型，当0 < LEN < DATA的大小，此时会根据LEN的值进行指定长度的数据发送；
- 参数REQ检测到上升沿时会执行一次发送数据请求，在连接正常的情况下， 会保证发送指定长度的数据完全才可进行下一次发送，若当前处于发送过程中，REQ检测到上升沿，此时不会再触发新的发送动作。
- 若发送过程中连接断开，则会在缓冲区清空当前已发送的字节数，等待连接恢复后，需要再次识别到上升沿才会重新进行新数据的发送。
-
终止或重置通信连接
- 参数CONT由true置位为false时，将使用TDISCON函数块终止通信连接
- 当连接成功建立后，可将参数COM_RST置为true来重置当前连接；若当前连接尚未建立或者CONT置位为false时，将COM_RST置为true时将不会重置连接
-
信息
指令TSEND_C 内部使用了通信指令"TCON"、"TSEND"、"T_RESET"和"TDISCON"

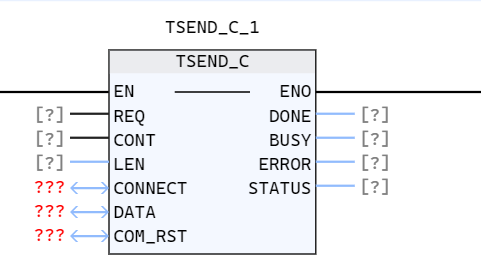

LD图形
参数说明
| 接口变量 | 声明 | 类型 | 说明 |
|---|---|---|---|
| REQ | Input | BOOL | 在上升沿启动发送作业 |
| CONT | Input | BOOL | 在控制通信连接： 0:断开通信连接 1:建立并保持通信连接 |
| LEN | Input | UDINT | 要发送的数据的字节数 若LEN等于0,则默认将Data区域中的数据全部发送 若LEN不等于0，则根据LEN的大小发送，若LEN的长度大于65535或者大于DATA的大小会报错 |
| CONNECT | InOut | TCP_ConnectConfig | 配置连接参数的函数块实例，具体参见TCP_Connectconfig |
| DATA | InOut | ANY_TYPE | 需要发送的数据，ANY_TYPE类型，支持基础类型，String以及UDT |
| COM_RST | InOut | BOOL | 重置连接参数，若为true则重置现有连接，当且仅当连接成功才会生效 |
| DONE | Output | BOOL | 状态参数,可具有以下值 0:发送作业尚未启动或仍在进行； 1:发送作业已成功执行 此状态将仅显示一个周期 |
| BUSY | Output | BOOL | 状态参数,可具有以下值 0:发送作业尚未启动或已完成； 1:发送作业尚未完成。无法启动新发送作业 |
| ERROR | Output | BOOL | 状态参数,可具有以下值 0:无错误； 1:建立连接、传送数据或终止连接时错误 |
| STATUS | Output | WORD | 当前函数执行过程的状态。当ERROR=1时，可根据STATUS的值，判断当前出错的原因 |
BUSY、DONE 和 ERROR 参数补充说明
-
使用 BUSY、DONE、ERROR 和 STATUS 参数可以检查作业的状态。参数 BUSY 表示发送函数正在执行
-
使用 DONE 参数可检查发送任务是否已成功执行
- 如果“ERROR”为1，表示连接/断连/重置/发送过程中出错
- 错误信息通过参数 STATUS 输出
-
其中Done和Busy在建立连接过程中不会置位
- 下表列出了参数 BUSY、DONE 和 ERROR 之间的关系
| BUSY | DONE | ERROR | 说明 |
|---|---|---|---|
| 1 | 0 | 0 | 发送作业正在处理 |
| 0 | 1 | 0 | 发送作业已成功完成，将保持一个周期 |
| 0 | 0 | 1 | 由于出错，导致作业结束。错误原因通过参数 STATUS 输出 |
| 0 | 0 | 0 | 未分配新作业 |
状态码说明
| STATUS（WORD 16#） | 说明 |
|---|---|
| 0000 | 未调用 |
| 0001 | 当前正在创建套接字 |
| 7000 | 未激活任何任务，REQ检测到上升沿，但是CONT为false |
| 7001 | 创建套接字成功 |
| 7002 | 正在建立通信连接 |
| 7003 | 通信建立正在关闭中 |
| 7004 | 成功建立连接 |
| 7005 | 发送数据中 |
| 7007 | 主动断开连接 |
| 7009 | 发送数据成功 |
| 8000 | 正在重置连接 |
| 以下为异常情况状态码 | 说明 |
|---|---|
| 8080 | 创建套接字失败，系统套接字资源不足 |
| 8081 | IP地址错误，原因有以下几种： LocalAddress对应的IP地址不存在，即LocalAddress与PLC所有网口的IP均不匹配； 当前使用的LocalAddress对应的PLC网口协议不为以太网协议； 当前LocalAddress的值为0.0.0.0； |
| 8082 | 设置IP地址和端口号可复用错误 |
| 8083 | bind地址和端口号与socket失败，主要是前端口已经被占用 |
| 8084 | 将服务端套接字加至EPOLL侦听队列失败 |
| 8086 | 接收新连接失败 |
| 8087 | 移除客户端对应的Epoll event失败 |
| 80A0 | 客户端连接服务端失败 |
| 80A1 | 连接尚未建立，当Cont置为TRUE，REQ收到上升沿，用户激活了发送功能但此时尚未建立指定连接，报错80A1 |
| 80A2 | 主动断开连接失败 |
| 80A3 | 重置连接失败 |
| 80A4 | 数据块为空 |
| 80A5 | 出现80A5，原因有以下三种：参数LEN大于65536 LEN的值大于数据块的大小 LEN为0，数据块大小大于65536 |
| 80A7 | 获取TCP对应的发送/接收缓冲BUF出错 |
| 80A8 | socket对应的发送缓冲区已满 |
| 80A9 | 发送数据失败 |
| 80AB | keep-alive机制识别到物理层网络断开，只保留一个周期 |
| 80AC | 异步函数入队失败 |
| 80C3 | 当前TConnectConfig对应的连接已经被其他TSEND_C块使用 |
| 80C5 | 发送数据过程中，对端主动断开连接 |
注意事项
- req接收到上升沿才能触发一次发送动作，发送数据函数只有在全部发送成功后，req识别到新的上升沿后才会触发新的发送动作并发送新的数据；
- 发送/接收过程中，修改DATA块的大小时，可能会导致收发数据不一致，需要保证在修改DATA大小前，先停止当前收发动作； 或者在修改DATA块大小之后，发现收发数据不一致，此时可以重置一下连接解决
- 当前TSEND_C使用TCP_Connectconfig_1连接块进行发送动作时，若当前处于发送过程中尚未完成一次发送动作时，将该TSEND_C函数块删除，后续新建一个TSEND_C_2同样使用TCP_ConnectConfig_1连接块进行发送动作，此时会报错0x80C3，这是由于当前连接块TCP_ConnectConfig_1仍被之前的TSEND_C函数块占用未能释放，此时需要断开连接或者重置连接可以恢复正常；或者避免在发送过程中，删除TSEND_C实例。
- 当前TSEND_C使用TCP_Connectconfig_1连接块进行发送动作时，若当前处于发送过程中尚未完成一次发送动作时，修改GVS表中TSEND_C的初始值并进行增量下载，后续仍使用该发送块TSEND_C进行接收动作，此时会报错0x80C3，这是由于修改初始值增量下载相当于新建了一个TSEND_C发送块，此时需要断开连接或者重置连接可以恢复正常；或者避免在发送过程中，修改TSEND_C实例的初始值。
- 使用UDT作为数据块进行发送时，要注意 UDT默认4字节对齐，UDT中不足四字节的部分数据可能会在编译阶段进行补0直到满足4字节对齐的排布；若使用TCP通信块在天行PLC内部之间进行通信，不用关心UDT4字节对齐的事，若和L2或者第三方PLC厂家进行通信时，需要注意该问题。
- 天行PLC数据存储是按照小端存储，使用TCP函数块进行数据发送时，同样时采用的小端字节序进行发送的，若与第三方PLC厂家及逆行网络通讯时，需要根据实际场景进行大小端转换
- 当多个TSEND_C函数块使用同一个TCP_ConnectConfig连接块时，同时只能有一个TSEND_C函数块在发送数据，此时只能有一个发送函数块正常工作，其他的会报错80C3; 在该场景下，避免使用不同优先级的TASK绑定不同的TSEND_C函数块（这些TSEND_C函数块使用用一个TCP_ConnectConfig连接块），否则会出现发送数据紊乱的情况。 若上述TSEND_C函数块不使用同一个TCP_ConnectConfig连接块的情况下，将其绑定在不同优先级的TASK下则不受影响
示例

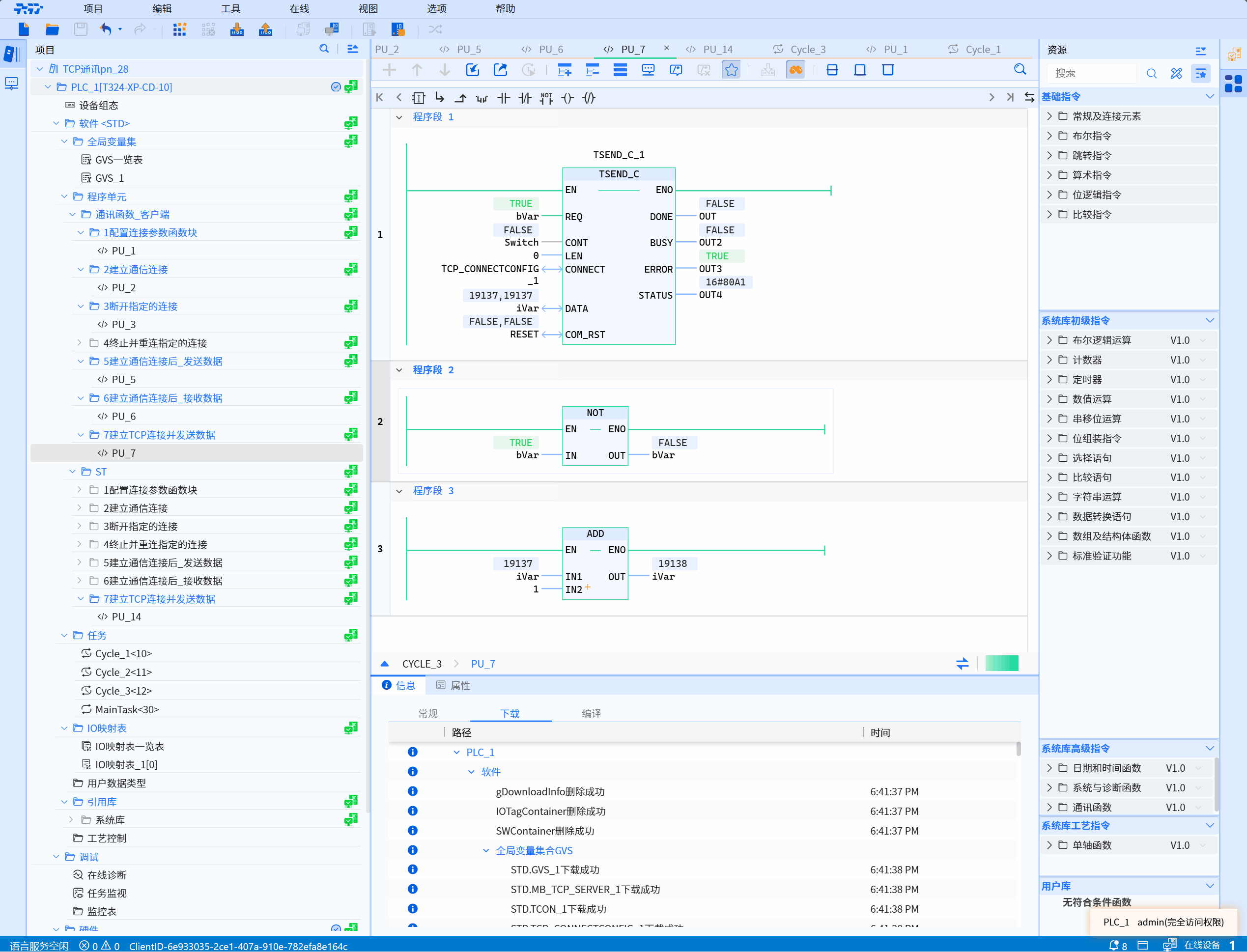

- LD示例如下动图所示：
- ST示例如下代码所示：
TSEND_C_1(
REQ:=bVar,
CONT:=Switch,
LEN:=0,
CONNECT:=TCP_CONNECTCONFIG_1,
DATA:=iVar,
COM_RST:=RESET,
DONE=>OUT,
BUSY=>OUT2,
ERROR=>OUT3,
STATUS=>OUT4
);
bVar:=not bvar;
iVar:= iVar+1;
